车用燃油滤清器盒组装压合设备结构

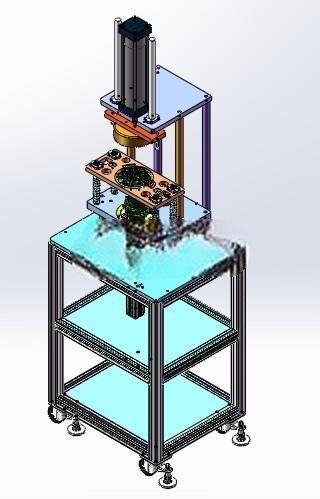

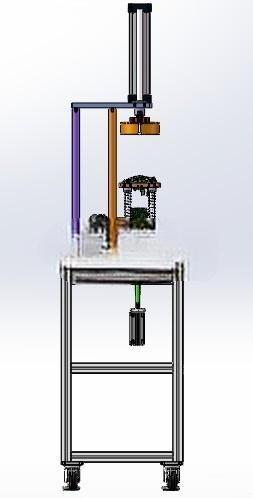

　　这套设备主要面向车用燃油滤清器生产环节的盒体总成装配工序，在滤清器量产线的中段工位承担核心压装功能，衔接前段滤芯、压力阀、卡扣等散件预装工序，完成后直接流入后续密封性检测工位，适配乘用车、轻型商用车燃油滤的批量装配需求，可兼容多款同规格尺寸的旋装式、卡接式燃油滤盒装配，无需大幅更换工装即可完成小范围型号切换。设备整体采用铝型材搭建框架主体，底部框架预留了电控元件、气动管路的安装空间，台面高度按照人工站立操作的人机工程尺寸设定，操作面无突出结构干涉，上下料区域预留足够的手部操作空间，压装工位设置在台面中心位置，两侧立柱支撑上部压装执行单元，下部设置工件定位工装，整体安装边界可适配常规车间流水线的工位排布，无需额外改造地基即可直接落地部署。

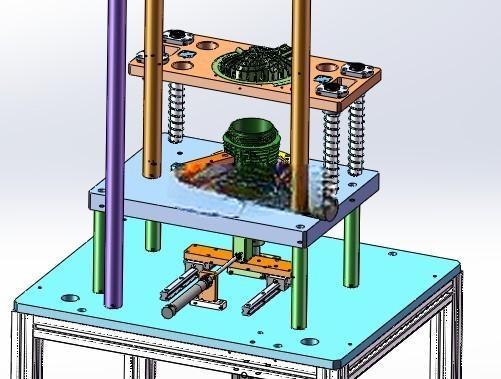

　　从功能实现逻辑来看，设备采用气动压合作为核心动力源，上部压头配备柔性压盘，避免压装过程中对滤清器盒壳体造成刚性压损，压合行程设置了硬限位与软限位双重保护，硬限位通过机械挡块限定最大下压距离，软限位通过气动回路的压力检测判断压装是否到位，当压力达到设定阈值后自动保压数秒再回程，确保滤清器、压力阀、固定卡扣等配件完全卡入滤盒的安装位，不会出现虚装、卡扣未到位的情况。下部定位工装采用仿形设计，根据滤盒底部的外形轮廓做定位型腔，放入工件后可自动限制X、Y方向的自由度，无需额外夹紧机构即可完成定位，减少上下料的辅助操作时间，单工位的装配节拍可控制在15秒以内，匹配中小批量生产线的产能需求。设计过程中优先考虑了通用机械结构的复用性，立柱导向部分采用标准直线光轴搭配直线轴承，采购与后期维护成本较低，压头部分做了快换接口设计，针对不同高度的滤盒产品，仅需更换压头垫块与下部定位型腔即可完成换型，换型时间可控制在10分钟以内，适合多品种小批量的汽配生产场景。设备的气动回路全部布置在型材框架的内部槽道内，外部无裸露管路，避免生产过程中管路剐蹭带来的安全隐患，操作按钮设置在工位两侧的安全位置，采用双手启动的触发逻辑，防止压合过程中操作人员手部误入压装区域造成工伤。

　　在结构细节处理上，压盘与工件接触的面粘贴了聚氨酯缓冲垫，既可以保证压装力均匀分布在滤盒上端面，也能避免金属压头直接接触塑料壳体产生压痕、开裂等不良品，下部定位型腔的边缘做了倒角导向，操作人员放入工件时无需精准对位即可滑入定位位置，降低操作难度。整套结构没有采用复杂的非标定制零件，80%以上的结构件都可以采用标准铝型材、标准气动元件、标准传动件拼装完成，加工件仅为压头、定位工装这两个与产品直接接触的部分，对于做同类汽配装配设备的结构工程师来说，这套结构的导向、压装、定位逻辑都可以直接参考复用，尤其是针对塑料壳体类零件的压装场景，柔性压头、双重限位、仿形定位的设计思路可以有效降低压装不良率，减少生产过程中的废品损耗。

　　设备框架的上部预留了安装安全光栅的接口位置，后期如果需要接入自动化产线，可直接加装安全光栅、上下料机械手的对接信号，无需对主体结构做打孔、焊接等二次改造，框架底部预留了可调脚杯与脚轮的安装位，调整水平位置或者转移动线都十分方便。从实际生产验证的角度来看，这类压装设备的核心难点在于控制压装力的大小与压合行程的精度，力过大会压裂塑料滤盒，力过小则会导致卡扣装配不到位，后续使用过程中出现滤芯脱落、漏油等严重质量问题，这套结构通过气动调压阀可灵活调整压装力范围，配合机械硬限位控制最终压合位置，可将压装尺寸公差控制在0.2mm以内，完全满足燃油滤清器的装配精度要求。
