生产线紧凑型双边同步牵引输送设备

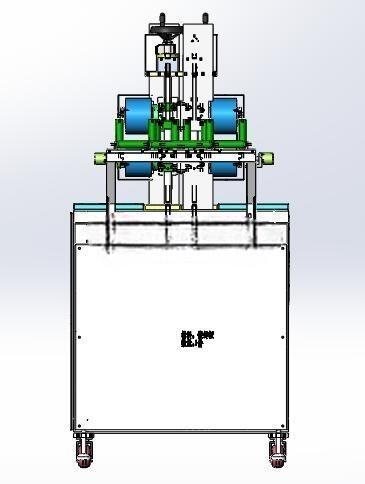

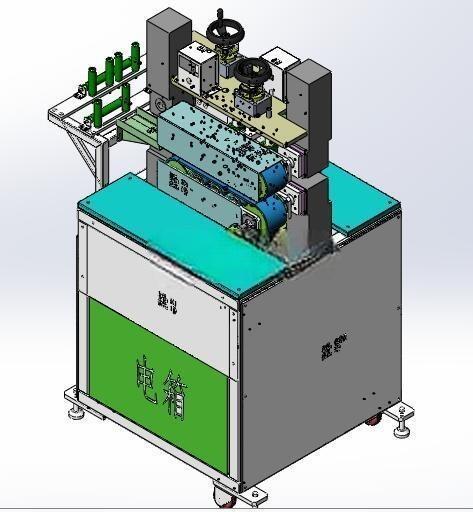

　　在型材挤出、窄幅带材连续加工、小型零部件冲压连线这类产线场景里，牵引环节的稳定性直接决定整条产线的节拍与成品良率，不少车间受场地限制，无法并排布置两台独立牵引机对接两条并行产线，这款双边牵引设备就是针对这类紧凑布局需求设计的。设备整体采用一体式焊接机架作为承载主体，底部配置可调脚杯，安装时可根据地面平整度调整水平度，单台设备可同时对接两条并行生产线的出料端，不需要额外预留两台设备的安装间距，能有效压缩产线的横向占地空间，对于老车间改造、场地受限的新建产线适配性很强。

　　从功能实现来看，设备两侧的牵引机构为完全独立的模块化设计，每一侧都配置两套独立驱动单元，可根据对应产线的出料速度单独调整牵引速率，也可通过参数匹配实现两侧同步运行，满足同规格产品双线并行生产的节拍需求。牵引接触区域采用辊式压紧结构，上方设置手轮调节机构，可根据待牵引物料的厚度调整压紧辊的下压行程，适配不同厚度规格的带材、型材牵引需求，避免压力过大造成物料表面压痕，或是压力不足出现打滑、牵引速度不均的问题。进料端配置多组导向导轮，导轮安装座设计有腰型调节孔，可根据物料的幅宽、进料高度调整导轮的横向位置与竖直高度，保证物料进入牵引辊组时处于居中位置，不会出现跑偏、卡料的情况。

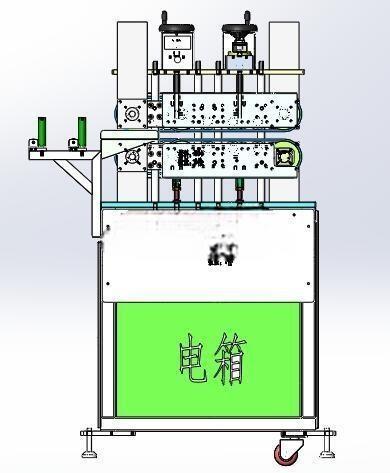

　　设备的电气控制部分全部集成在机身下部的电箱内，电箱采用侧开式检修门，日常维护时不需要拆解机身主体结构即可完成线路检修、元器件更换操作，机身台面做了防滑防护处理，两侧牵引机构的传动部分都设置了可拆卸的防护盖板，避免生产过程中碎屑、灰尘落入传动副造成磨损，也能防止操作人员误触运动部件引发安全隐患。

　　从安装边界来看，设备的进料端预留了标准的对接法兰位，可直接和前端挤出机、冲床、裁切设备的出料端衔接，不需要额外制作过渡连接支架，出料端可根据后续工序需求对接收卷机构、裁切机构或是输送线，设备的总高度控制在常规操作高度范围内，上方的调节手轮处于操作人员站立可及的高度范围，日常调整参数、更换物料规格时不需要借助登高工具。

　　设计过程中优先考虑了设备的运行稳定性，两侧牵引机构的传动路径做了对称布局，减少单侧负载带来的机架偏载问题，驱动单元安装位置做了减震处理，降低高速运行时的震动传导，避免牵引速度出现波动。压紧辊的表面做了防滑处理，针对不同材质的物料可更换不同表面材质的辊套，比如牵引软质塑料带材时可包胶增加摩擦力，牵引硬质金属型材时可更换金属辊面避免辊面过快磨损。设备的管线全部走机身内部的布线槽，外部没有裸露的线缆，既避免生产过程中线缆被物料剐蹭破损，也能让整机外观更整洁，减少车间清洁的死角。

　　在实际产线应用中，这类双边牵引设备可替代两台独立的单工位牵引机，不仅减少了设备采购成本，也降低了后续的维护工作量，单台设备只需要配置一套供电接口即可满足两侧机构的运行需求，减少车间的配电点位布置。针对不同行业的使用需求，牵引辊的长度、驱动电机的功率都可在基础结构上做参数调整，不需要重新设计整体机架结构，可缩短非标定制的设计周期，快速适配不同的生产场景。
