汽车散热器扁管自动收集设备结构设计

　　在汽车热管理系统零部件生产环节，散热器、制管机产出的扁管属于薄壁易变形工件，传统人工收集方式不仅效率低下，还容易造成管材弯折、表面划伤，直接影响后续芯体装配的良品率，这款扁管收集设备正是针对该工序痛点开发的专用自动化装备。从产线布局来看，该设备可直接对接扁管成型工序的出料端，无需额外增设中转工位，适配宽度12-32mm、长度350-800mm范围内的B型管、普通散热扁管的收集作业，覆盖了当前乘用车主流散热器的扁管规格区间，无需更换核心工装即可完成多规格产品的快速切换，适配中小批量多品种的生产节奏。

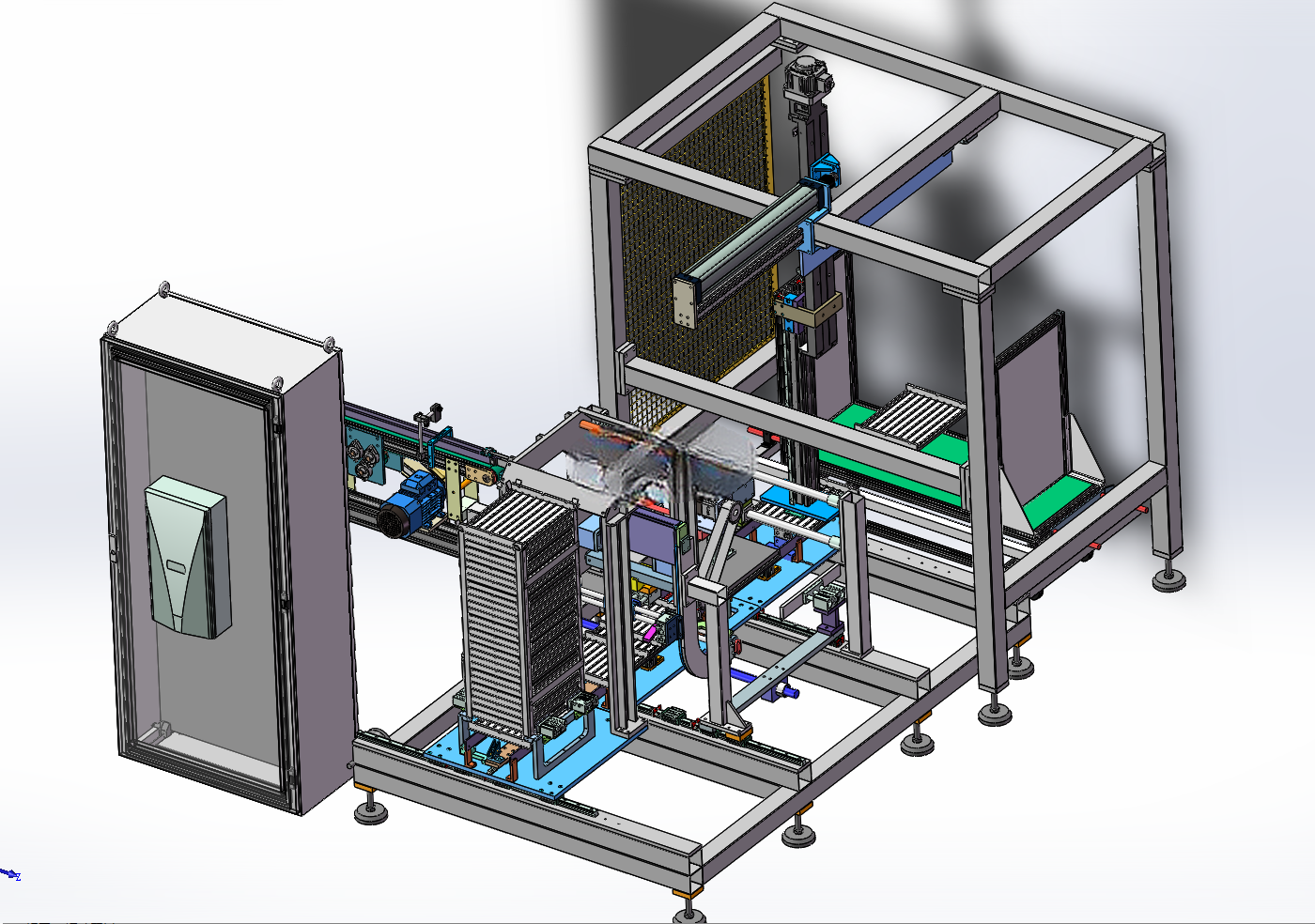

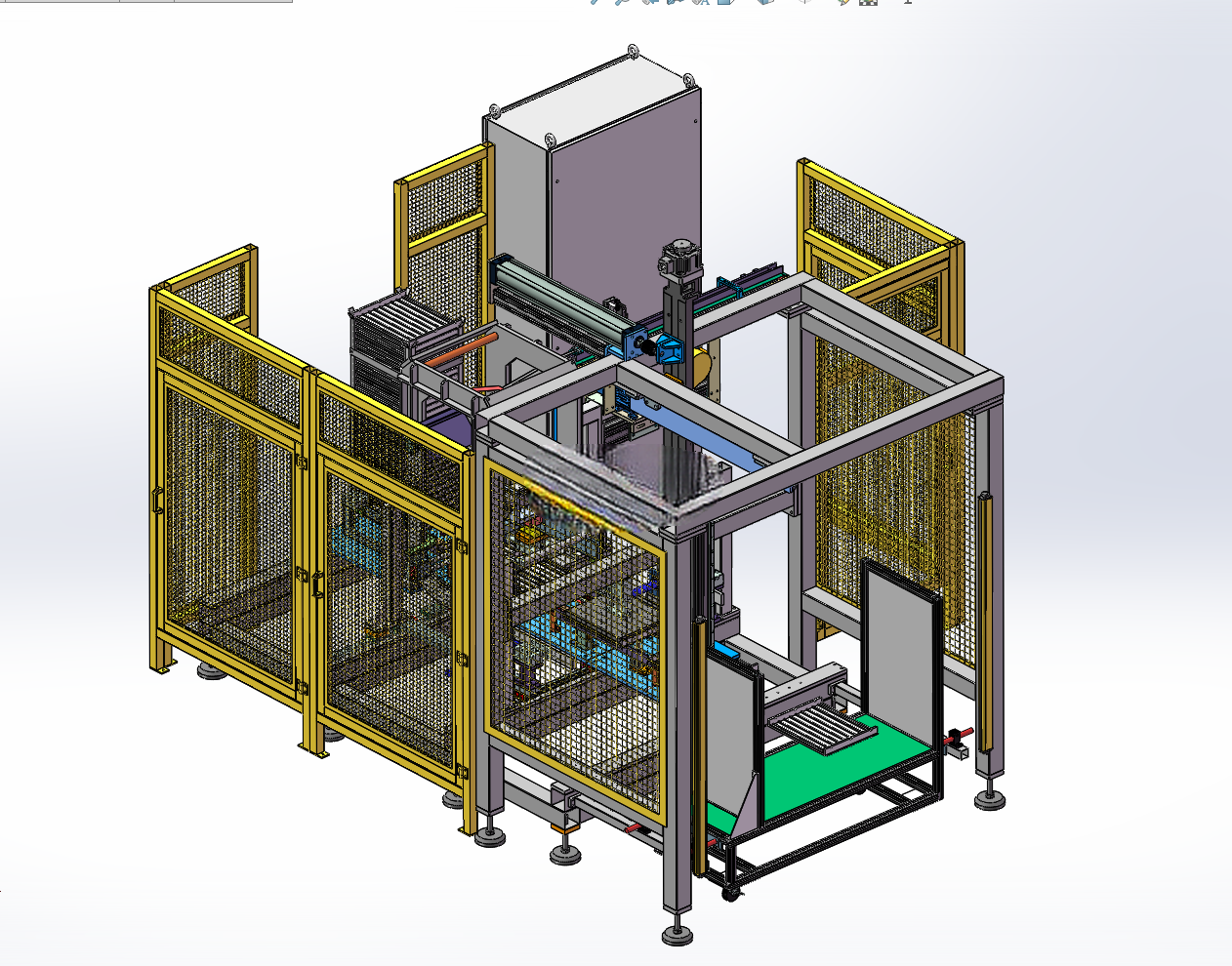

　　设备整体采用铝型材框架搭配安全防护网的结构设计，外围防护网的网格间距符合机械安全防护标准，既可以避免操作人员误入运动区域造成安全事故，又不会遮挡内部运行状态，方便现场运维人员实时观察收集进度与设备运行情况；底部配置可调式脚杯，可根据现场地面平整度调整设备水平度，抵消地面不平带来的机架形变风险，安装时无需预埋地脚螺栓，可根据产线布局调整灵活移位，降低产线改造的施工成本。设备的运动模组采用直角坐标式移栽结构，X轴负责扁管出料方向的横向位移，Z轴负责取料后的升降动作，取料端采用柔性夹持结构，夹持力可根据扁管壁厚与材质调整，避免夹持力过大造成扁管变形，夹持接触面贴附软性防滑材料，防止管材表面出现压痕或划伤，满足散热器零部件的外观质量要求。

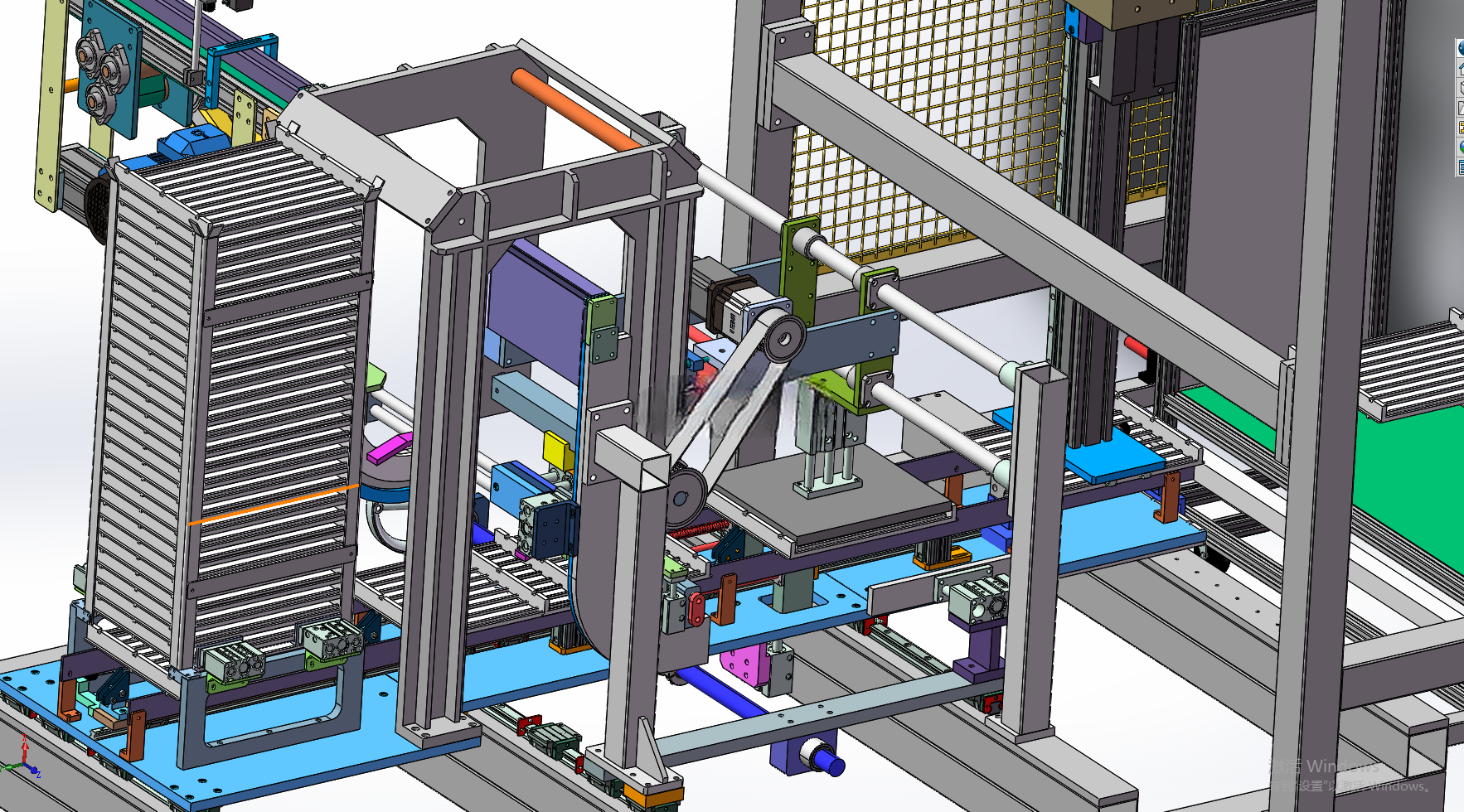

　　收集工位设置有定位料槽，料槽的挡边可根据扁管长度快速调整位置，收集后的扁管可整齐码放在料槽内，码放整齐度满足后续自动穿管、芯体组装工序的上料要求，无需人工二次整理，可直接对接下一道工序的上料机构，打通扁管成型到芯体装配的自动化流转链路。从设计逻辑上看，该设备的结构排布充分考虑了维护便利性，所有气动元件、传动模组均设置在易操作的位置，日常维护时无需拆解大面积防护结构即可完成润滑、易损件更换等操作；电气控制箱集成在机架侧方，走线全部采用拖链防护，避免运动过程中线缆磨损造成的设备故障，设备的出料端预留了与后续产线对接的信号接口，可直接接入车间整线MES系统，实现生产数据的实时上传与设备状态的远程监控。

　　在实际生产场景中，该设备可替代2-3名人工完成扁管收集、码放作业，收集过程中不会出现人工操作带来的管材混放、磕碰问题，有效降低该工序的不良品率，同时设备的运行节拍可匹配前端制管机的出料速度，不会出现待料堵料情况，保障整线生产的连续性。设备的安装边界充分考虑了车间常规产线的空间尺寸，整体占地面积小，可直接嵌入现有产线的空余位置，无需对原有产线布局做大规模调整，对于老产线的自动化升级适配性较强。
