C490拖钩自动焊接夹具设备结构

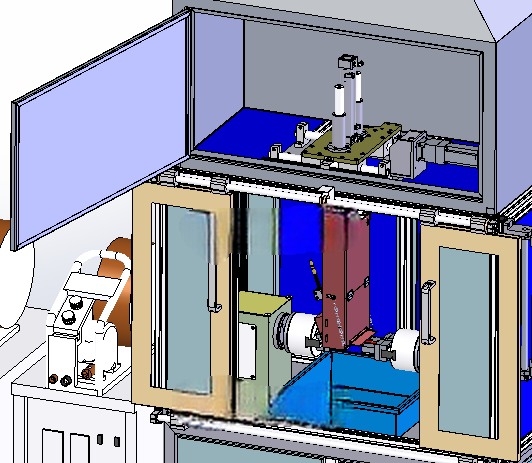

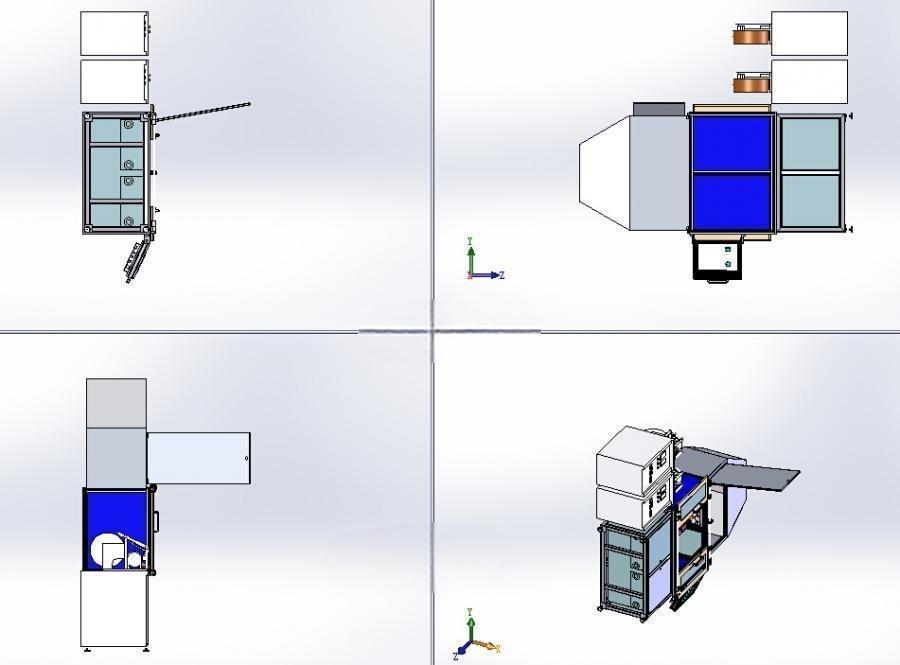

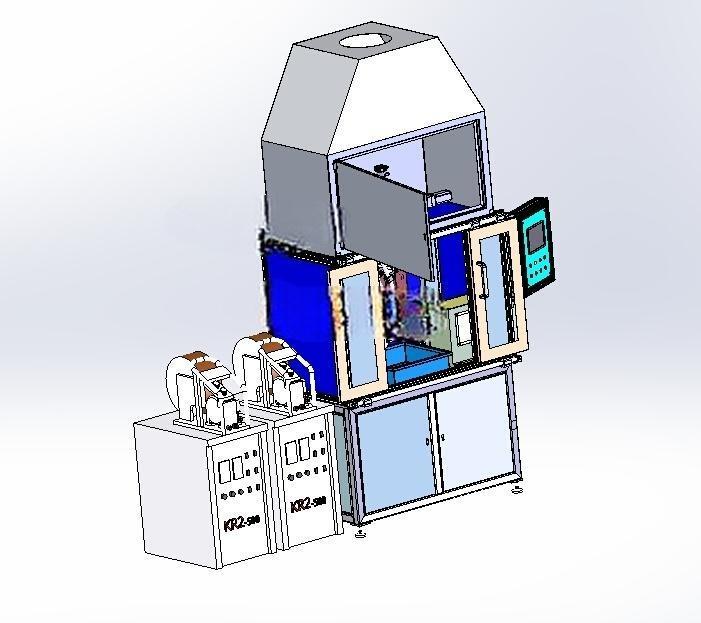

　　从设备整体布局来看，其采用柜式集成化的结构设计，将焊接执行单元、工件定位装夹单元、电控驱动单元、防护柜体做了一体化整合，安装时仅需预留对应长宽的地面固定空间，外接焊接电源、压缩气源与控制线缆即可完成工位部署，不需要额外搭建复杂的外围辅助机架，能有效减少车间的工位占地面积。设备的装夹单元针对C490拖钩的异形结构做了仿形定位设计，装夹工位设置了多组可调式定位挡块与气动压紧机构，作业时操作人员仅需将待焊接的拖钩组件摆放到定位基准面，触发夹紧开关即可完成工件的快速固定，定位精度可满足角焊缝、对接焊缝的位置公差要求，避免人工装夹时的错位偏差。在商用车底盘零部件、重型挂车连接部件的生产环节里，拖钩作为承担牵引载荷的核心受力件，其焊缝质量直接决定整车运行的安全冗余，传统人工焊接拖钩的作业模式下，工件定位偏差、焊缝成型一致性差、作业人员劳动强度大的问题长期存在，这款针对C490规格拖钩开发的自动焊接设备，正是瞄准这类厚板承载件的批量焊接需求设计，可直接嵌入结构件焊接生产线的工位布局中，适配中小批量多批次的拖钩生产节奏。

　　焊接执行端采用可翻转的变位结构配合焊枪移动模组，能够覆盖拖钩上所有需要焊接的焊缝位置，焊接过程中可根据焊缝的空间位置自动调整焊枪的角度与行走路径，不需要人工反复翻转工件调整焊接姿态，既降低了作业人员的操作强度，也能避免工件翻转过程中产生的定位偏移。设备的防护柜体采用半封闭结构设计，操作侧设置可开合的防护门，焊接作业时防护门关闭可阻隔焊接弧光与焊渣飞溅，避免对周边作业区域造成干扰，柜体侧面预留了焊渣清理与设备维护的开口，日常保养时不需要拆解整体柜体即可完成焊枪清理、导轨润滑、线路检查等常规维护操作。

　　从设计思路上，这款设备没有采用冗余的多轴复杂结构，而是围绕C490拖钩的特定焊接工艺做针对性的结构优化，所有运动模组的行程范围都匹配拖钩的实际尺寸边界，既控制了设备的制造成本，也减少了不必要的运动空程，提升了单工位的焊接作业效率。设备的走线与管路全部做了内置式布局，焊接电缆、气管、控制线路都沿柜体框架内部的走线槽排布，避免焊接过程中焊渣飞溅损坏线路，也让设备整体外观更规整，减少车间现场的管线杂乱问题。

　　在实际生产应用中，这款设备可适配气体保护焊等常规焊接工艺，配合对应的焊接电源即可实现拖钩组件的自动化焊接作业，焊接完成后压紧机构自动松开，操作人员可快速取下成品工件并装夹下一组待焊工件，整个作业循环的节拍稳定，焊缝成型一致性远高于人工焊接模式，可有效降低后续焊缝打磨、质检返修的工作量。设备的安装基准面做了水平调节结构，部署时可根据车间地面的平整度调整支撑脚高度，保证设备工作台面的水平度，避免长期运行过程中因台面倾斜导致的运动模组磨损加快、焊接位置偏移等问题。针对拖钩焊接时产生的焊渣飞溅，设备在装夹工位周边设置了可拆卸的挡渣板，长期使用后可直接拆下挡渣板清理堆积的焊渣，不需要对设备主体结构做复杂清理，降低日常维护的时间成本。
