织带超声波焊接冲切一体化生产设备

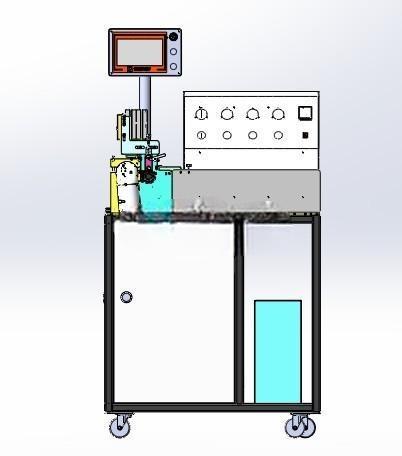

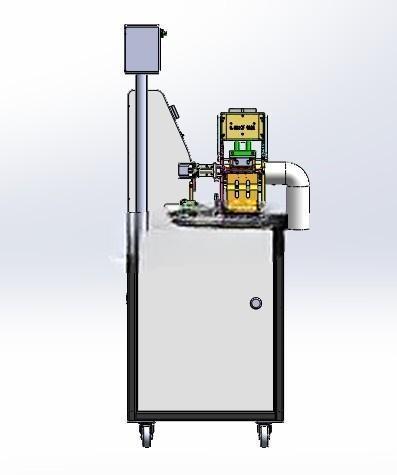

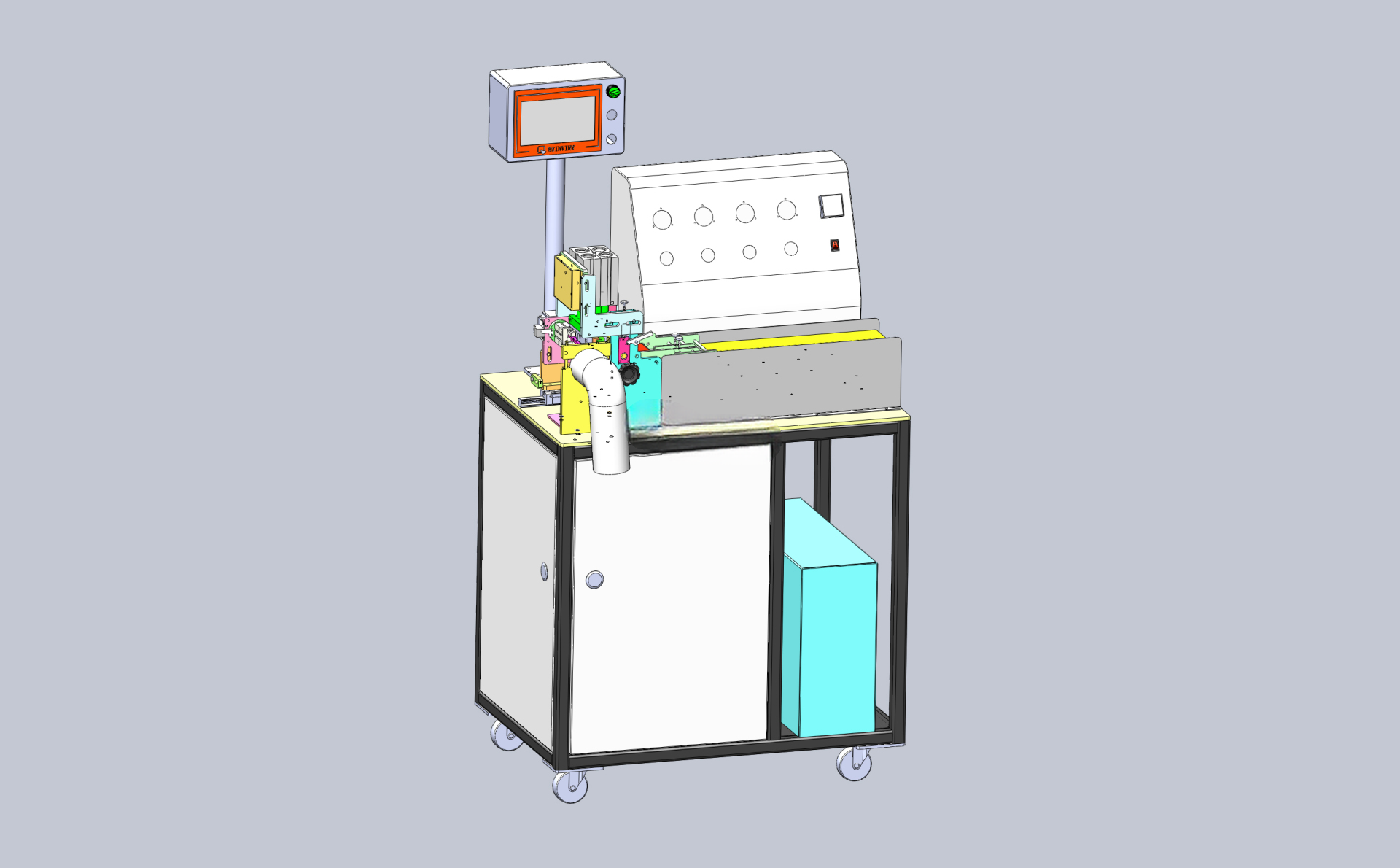

　　在织带类辅料的规模化生产场景中，传统分切设备往往存在切口散边、焊接位错位、送料精度不足的问题，这套织带冲切设备的设计初衷，就是针对织带生产后段的卷圈焊接、定长冲切工序做一体化整合，替代原有分散的预热、焊接、裁切工位，减少工序间的物料转运与对位误差。设备整体采用立式柜式机架结构，底部配置可调脚轮与支撑脚，既满足车间内工位调整的移动需求，也能在生产运行时通过支撑脚锁死固定，避免振动带来的裁切精度偏移；机架主体采用方通焊接框架外敷钣金封板的结构，内部预留电气元件、超声波发生器的安装空间，侧面开设可拆卸检修门，方便日常维护时对内部线路、气动元件的排查调整。

　　设备的工位布局沿送料方向依次排布：入料端设置预热模组，采用恒温加热块对织带做预加热处理，避免常温织带进入超声波焊接位时因材质硬度过高导致焊接虚接，预热温度可根据织带材质（尼龙、涤纶、混纺等）做对应调整，加热块表面做特氟龙涂层处理，防止织带熔融后粘黏在加热面。预热后的织带通过伺服送料辊组向前输送，送料辊采用上下对压结构，上辊配置压力调节旋钮，可根据织带厚度调整压合力度，避免压力过大压伤织带表面、压力过小出现送料打滑的问题，送料长度通过伺服参数直接设定，配合后端的裁切工位实现定长送料，送料精度可控制在±0.2mm范围内，满足常规织带制品的长度公差要求。焊接工位采用超声波焊接结构，焊头与底模做仿形设计，适配织带卷圈后的环形焊接需求，焊接压力、焊接时间、保压时间均可独立调整，针对不同厚度的织带匹配对应的焊接参数，保证焊接位的拉力强度满足使用要求，不会出现受拉脱开的问题。焊接完成后的织带随送料结构进入切刀工位，切刀采用高速钢材质，刃口做斜磨处理，裁切时采用气缸驱动下切，配合底部的硬质合金刀垫，保证切口平整无毛刺，不会出现织带边缘散丝的问题；裁切工位旁配置废料抽吸管道，裁切产生的少量边角料可通过管道直接吸入集尘箱，避免废料散落在设备表面或工位地面，减少日常清理的工作量。

　　设备的操作控制采用立式悬臂触控屏结构，悬臂可多角度调整，方便操作人员在设备不同位置都能操作参数设置、手动调试、生产计数等功能，触控屏界面设置权限分级，普通操作人员仅可调整生产计数、启动停止等基础功能，参数修改权限需通过密码验证，避免无关人员误改焊接、送料参数导致批量不良。设备的气路元件全部集中安装在机架内部的气路安装板上，每个气路支路都配置独立的节流阀与调压阀，可单独调整送料压合、焊接压合、裁切动作的气压与动作速度，避免不同工位的气压干扰；电气布线全部采用线槽规整排布，强电弱电分离走线，减少信号干扰对伺服送料、超声波焊接稳定性的影响。

　　从安装边界来看，设备整体占地尺寸控制在1.2m*0.8m范围内，高度约1.6m，不需要额外做地基固定，仅需放置在平整的车间地面上，接入220V电源与0.5-0.7MPa的压缩空气即可投入使用，适合中小型织带生产车间的工位排布，不需要对现有车间布局做大规模调整。在实际生产适配中，这套设备可兼容宽度10-50mm范围内的各类织带产品，仅需更换对应宽度的送料导槽、焊接底模与裁切刀片，即可快速切换生产不同规格的织带卷圈类产品，换型时间可控制在30分钟以内，适配多品种小批量的织带订单生产需求。设备的所有运动部件都配置安全防护挡板，焊接位、裁切位设置安全光栅，操作人员肢体误入工作区域时设备会立即停止运行，避免机械伤害与超声波误触发的安全风险。
