汽车燃油油管接头半自动组装工装设备

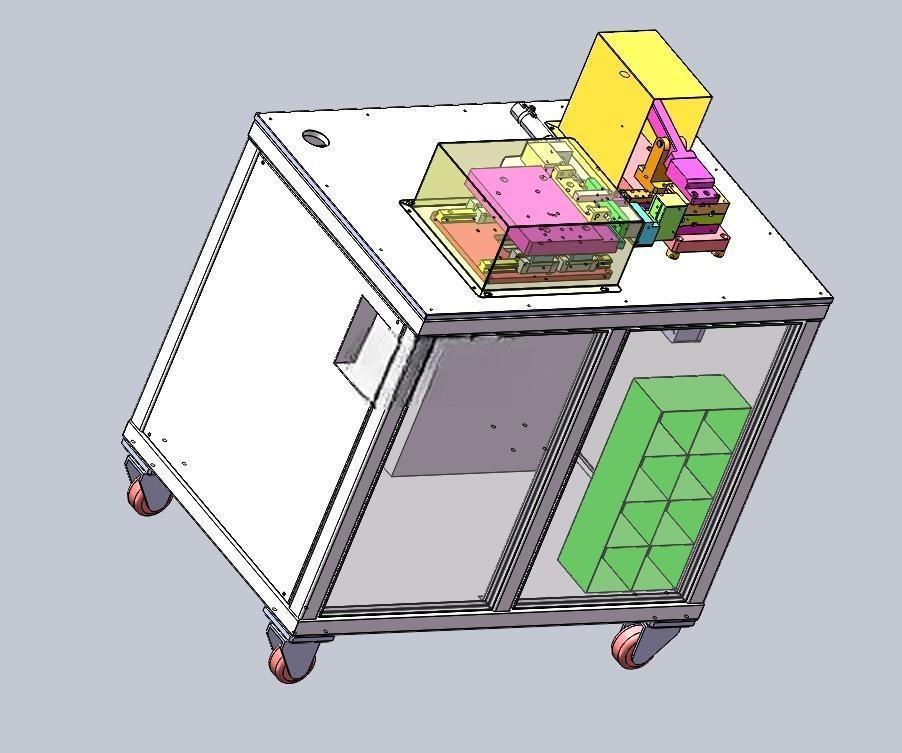

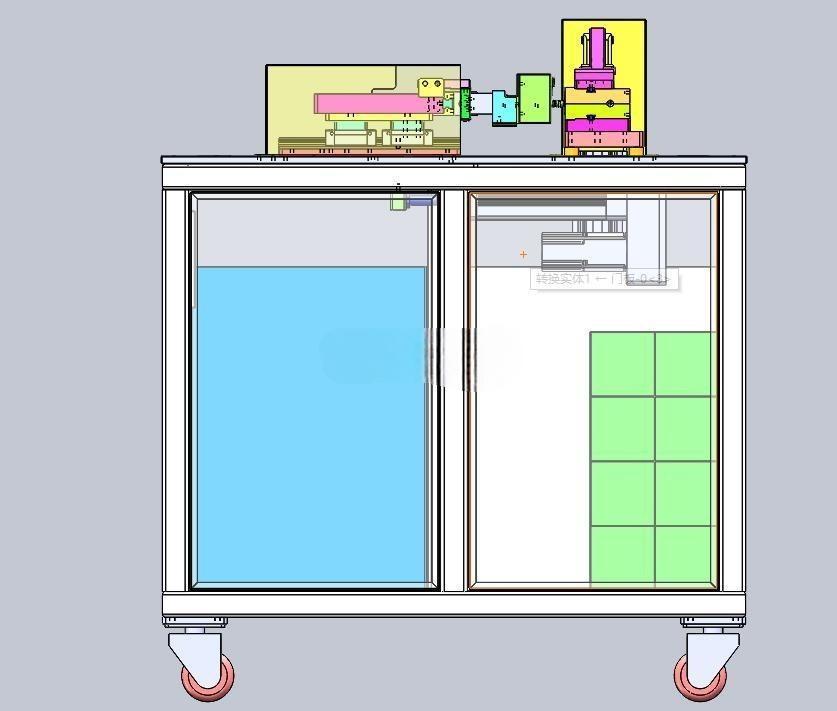

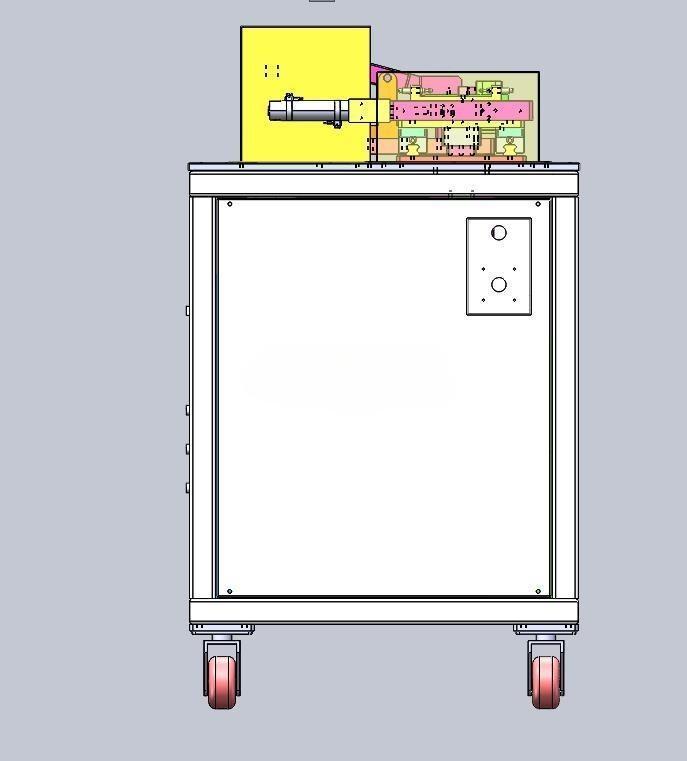

　　这款设备主要面向汽车零部件装配环节的小批量、多规格燃油管接头预装场景，区别于全自动化的高速装配线，它更适配售后配件生产、试制车间、小批量定制管路的加工需求，不需要复杂的联机调试，操作人员经过简单培训即可上手使用，能有效降低小批量管路装配的工装投入成本。设备整体采用下部机架加上部作业模组的布局，底部配置带刹车的万向脚轮，方便在车间不同工位间转移，机架采用标准铝型材搭配钣金封板搭建，上部作业区域的防护挡板采用透明亚克力材质，既可以观察作业状态，也能避免预热过程中人员误触高温区域。

　　设备核心功能围绕油管与接头的密封装配需求设计，针对燃油管路装配后不能漏油的硬性要求，设计了独立的预热工位，在压装接头前先将油管待装配端放入预热槽加热，让油管材质软化后再进行压接，能大幅提升接头与油管的结合紧密度，避免常温压装带来的配合间隙问题，预热模块集成了温度检测与显示单元，操作人员可以直观看到当前预热温度，根据不同材质的油管调整预热时长，适配尼龙、多层复合燃油管等多种常见管路材质。压装操作采用手动杠杆式手柄驱动，不需要配置气动或液压动力源，仅靠机械结构的力放大即可完成压装动作，夹具部分采用快换式设计，更换不同规格的夹块就可以适配不同直径的油管与接头，不需要对设备主体进行大规模改动，能覆盖多数常规乘用车型的燃油管装配规格。

　　从设计思路上看，这款设备优先考虑了现场使用的便捷性与可靠性，没有堆砌复杂的自动化组件，所有动作逻辑都围绕人工操作的习惯排布：操作人员取待装配油管后，先将端头放入预热位，待达到预热温度后，将油管取出放入装配夹具的定位槽内，套上对应的接头后扳动手动压杆即可完成压装，整个作业流程单手即可完成大部分操作，另一只手可以同步完成取件、放件的辅助动作，能有效提升单人作业的效率。设备的安装边界不需要额外的地基固定，放置在平整的车间工作台面或者地面即可使用，整体占地尺寸约为长800mm、宽600mm、高1100mm，作业面高度适配成年人站立操作的舒适高度，不需要额外配置增高台或者垫脚。

　　机架内部预留了电气元件的安装空间，预热模块的线路全部做了耐高温防护处理，避免长期高温工作出现线路老化问题，压装机构的导向部分采用直线导轨做运动导向，保证压装过程中接头与油管的同轴度，避免压装偏斜导致的接头损坏或者密封失效问题。在实际生产场景中，这类半自动工装往往比全自动设备更灵活，面对多品种小批量的订单时，换型时间不超过十分钟，不需要重新编写程序或者调整大量传感器位置，只需要更换对应的定位夹具、调整预热温度即可投产，尤其适合汽配售后市场的零散订单加工，也可以作为整车厂装配线的线边备用工装，在自动线换型或者临时补产时快速补位。设备的压装行程做了机械限位设计，不会因为操作人员扳动手柄的力度过大导致油管被压裂或者接头过压变形，预热槽的开口尺寸做了防呆设计，只有油管待装配端可以伸入，避免操作人员误将其他部位放入预热区造成烫伤或者零件损坏。整体结构没有复杂的传动组件，日常维护只需要定期给导向导轨加注润滑脂、检查预热模块的温度传感器精度即可，不需要专业的设备维护人员长期值守，非常适合小型汽配加工门店、试制车间这类没有专职设备维护团队的场景使用。
