小型成型轮性能验证实验台架结构

　　在精密成型加工的生产环节中，成型轮作为压型、辊压、连续成型工序的核心执行部件，其轮廓精度、传动同轴度、负载运行稳定性直接决定了成型产品的尺寸公差与外观一致性，不少产线在更换新制或修磨后的成型轮时，常直接装机调试，不仅占用大量产线有效生产时间，还可能因成型轮的动平衡偏差、啮合间隙异常造成配套传动部件的异常磨损，甚至引发批量成型废品。这套实验台架正是针对这类现场痛点设计，专门用于成型轮上线前的离线性能验证，无需占用生产设备即可完成成型轮的全工况模拟测试。

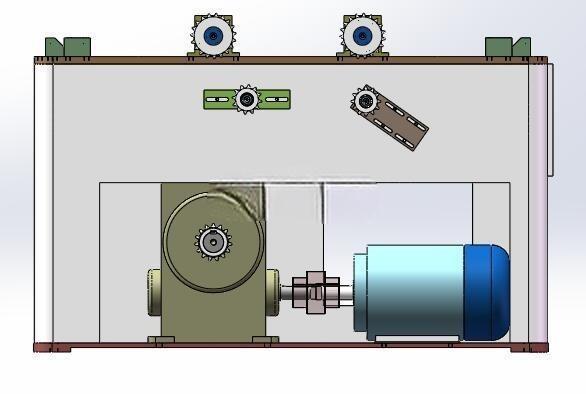

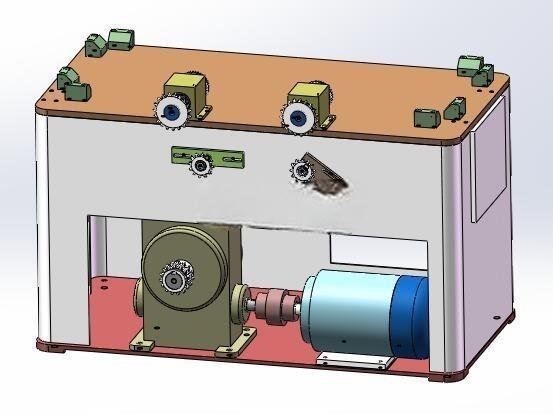

　　台架的主体框架采用一体式方通焊接结构，台面加工有统一间距的T型安装槽位，可适配不同安装孔位的待测成型轮支架，无需额外制作过渡连接板即可快速完成装夹，台架下部预留的独立安装腔用于布置动力与减速单元，与上部测试区域通过隔板分隔，避免测试过程中可能产生的碎屑、润滑脂滴落污染动力部件。动力输出端采用卧式安装的驱动单元搭配减速箱，输出轴通过可快换的联轴器与上部的传动链轮组连接，链轮组的张紧结构采用腰型孔调节设计，可根据不同规格成型轮的中心距要求调整传动链长度，保证传动过程中无跳齿、松脱问题。

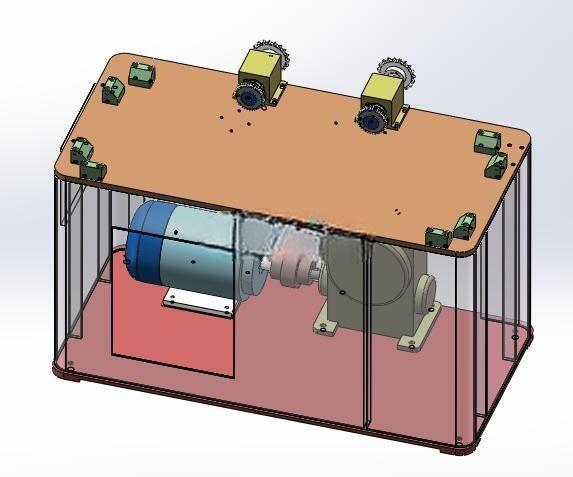

　　台面上共设置两组独立的成型轮安装位，可同时完成两个同规格成型轮的对滚测试，也可单组安装完成单轮的负载转动测试，安装位旁预留的检测支架安装孔，可方便加装百分表、转速传感器、扭矩检测模块，对成型轮的径向跳动、运转转速、传动扭矩进行实时采集，判断成型轮的加工精度是否满足上线要求。台架的侧面设置有可拆卸的检修门板，日常维护时可直接打开门板对下部的减速箱、电机进行润滑保养与部件更换，底部的可调脚杯可适应不同平整度的车间地面，保证台架安装后整体水平度偏差控制在允许范围内，避免因台架倾斜造成测试过程中传动部件的偏载。

　　从设计逻辑上看，这套台架没有采用复杂的一体式铸造机身，而是选用焊接框架搭配机加工台面的方案，在保证整体刚性满足测试负载要求的前提下，大幅降低了加工制造成本，同时T型槽台面的设计预留了足够的功能扩展空间，后续若需测试其他类型的辊类、轮类成型部件，只需更换对应的安装支架即可完成适配，无需重新制作台架主体。测试时，操作人员只需将待测成型轮固定在台面的安装支架上，连接好传动链条，调整好张紧度，即可启动动力单元模拟实际生产的转速工况，观察成型轮运转过程中是否存在卡滞、异常异响、径向跳动超差等问题，提前排查成型轮的加工或装配缺陷，避免将问题部件直接安装到生产线上造成的停机损失。台架的所有传动外露部位均设计有可拆装的安全防护罩安装位，实际使用时可加装亚克力或金属防护罩，避免测试过程中链条、转动轮部件卷入杂物或造成人员碰伤，符合车间设备的安全防护要求。
