在线移动式冲切设备结构设计方案

　　在卷料连续加工、型材在线裁切、包装材料定长冲切这类不停机生产场景里，传统停线冲切的模式始终存在节拍瓶颈——每次冲切动作都需要输送线暂停、定位、冲切、再重启，整条产线的有效作业时长被频繁的启停动作切碎，尤其在软质包装材料、薄壁金属带材、连续挤出型材的加工线上，频繁启停还会带来材料拉扯变形、定位基准偏移的问题，直接影响成品的尺寸一致性。这款在线移动式冲切设备的设计核心，就是解决连续生产线下的同步冲切需求，让冲切动作能够匹配产线的连续输送节奏，不需要中断物料输送就能完成定长冲切作业。

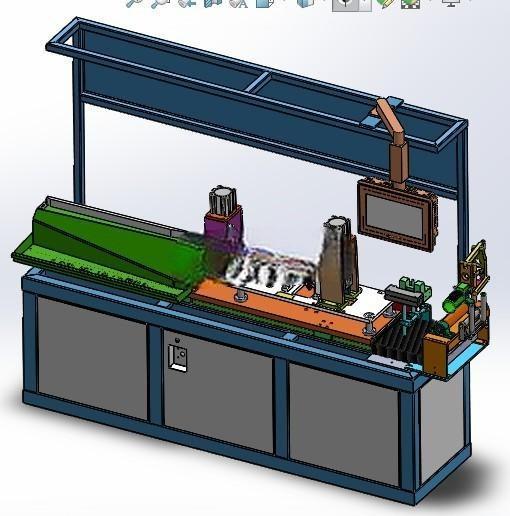

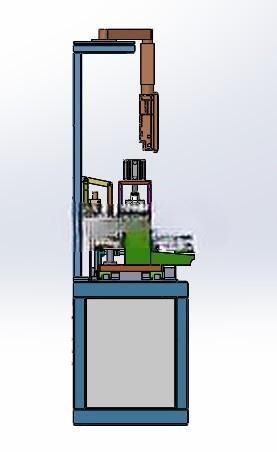

　　从设备的整体布局来看，下部采用一体式焊接机柜作为承载基础，机柜内部预留了电气控制元件、伺服驱动模块、气动系统的安装空间，三个独立的柜门方便后期维护时直接触达内部元件，不需要拆解设备主体结构；机柜上部的安装平面做了整体铣平处理，保证直线导轨、输送组件、冲切机构的安装平面度，避免基础变形带来的运动精度偏差。设备的横向长度匹配常规3-6米段长的冲切需求，纵向宽度控制在1.2米以内，能够直接对接现有生产线的出料端，不需要对原有产线做大规模的结构改造，安装时只需要调整设备支脚高度，让上部输送面与原有产线的输送面保持齐平，就能完成对接，整体安装边界适配大部分现有车间的生产线布局，不需要额外预留过大的操作空间。

　　设备上部的移动冲切平台是整个设计的核心，平台通过两组高精度直线导轨固定在机柜上部的安装基座上，由伺服电机搭配滚珠丝杠驱动，能够实现沿物料输送方向的往复同步运动。在冲切作业时，移动平台会先加速到与输送线上物料完全一致的运行速度，在同步跟随的过程中完成冲切动作，冲切完成后平台快速返程回到初始位置，等待下一次冲切指令，整个跟随-冲切-返程的循环过程完全匹配产线的输送节拍，不会出现物料拉扯或者冲切位置错位的问题。冲切工位的执行元件采用导向精度更高的导柱式冲切结构，相比单气缸直推的冲切结构，导柱导向能够保证冲切刀具的上下运动垂直度，避免冲切过程中出现刀具偏摆带来的毛边、切不断的问题，冲切刀具的安装位置做了快换设计，针对不同材质、不同冲切形状的加工需求，只需要更换对应的刀具模组，不需要重新调整整个冲切机构的安装精度，换型时间能够控制在半小时以内，适配多规格产品的柔性生产需求。

　　物料输送部分采用绿色防滑平皮带作为输送载体，皮带下方设置了密集的支撑托板，避免长距离输送过程中皮带下垂带来的物料位置偏差，在冲切工位的对应位置，支撑托板做了局部避让设计，既能够保证冲切时物料有足够的支撑，不会因为冲切压力出现凹陷变形，又能避免冲切刀具下行时碰到支撑结构造成刀具损坏。设备上部设置了一体式的悬臂操作箱，操作箱的悬臂能够根据操作人员的站位调整角度和高度，触摸屏界面整合了冲切长度设置、跟随速度匹配参数、冲切压力调整、故障报警提示等功能，操作人员在设备两侧都能够方便地操作设备，不需要固定站在某一个操作位。设备上部的防护框架采用铝型材搭建，四周预留了安全光栅的安装位置，在设备正常运行时如果有人员误入设备的作业区域，安全光栅会立刻触发设备停机，避免冲切动作或者移动平台造成安全事故，框架上部还预留了照明灯具、状态指示灯的安装位，方便后期根据车间实际需求加装辅助配件。

　　从实际应用的角度来看，这款设备能够适配多种连续生产场景：在软包装印刷生产线上，它可以完成印刷后薄膜的定长冲切易撕口、裁切分断作业；在薄壁金属型材的挤出生产线上，它可以完成型材的在线定长冲切缺口、冲孔作业；在纸质包装材料的生产线上，它可以完成瓦楞纸、卡纸的在线冲切压痕作业。相比传统的停线冲切设备，它的生产效率能够提升40%以上，同时因为冲切过程中物料始终保持匀速运动，不会出现启停带来的材料表面划伤、变形问题，成品的尺寸精度能够控制在±0.2mm以内，完全满足大部分民用、工业产品的加工精度要求。在设计过程中，所有的运动部件都做了限位保护设计，移动平台的前后两端都设置了硬限位块和软限位开关，避免伺服失控时平台冲出导轨造成设备损坏；冲切机构的气路设置了压力检测开关，当气源压力不足时设备会自动暂停并触发报警，避免因为压力不够出现冲切不断的次品；电气布线全部采用拖链收纳，移动平台往复运动时不会出现线缆拉扯、磨损的问题，提升设备长期运行的稳定性。
