异形缺口冲切一体机结构设计

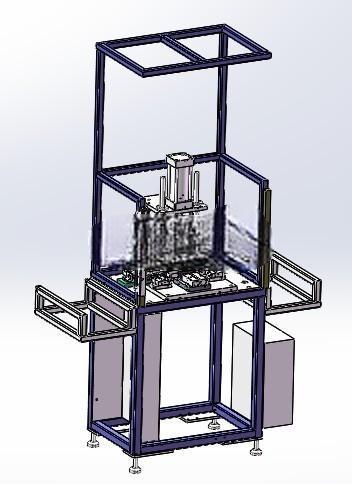

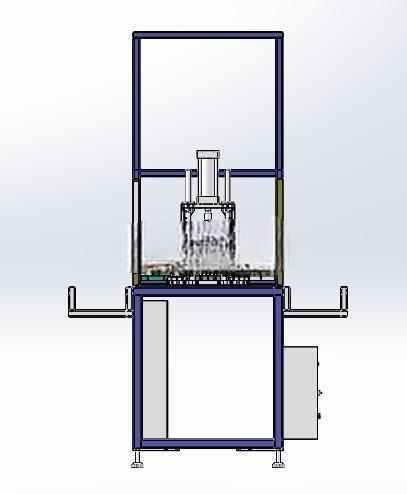

　　在软质型材、带状工件的批量加工场景中，两端定长裁断+中间异形缺口冲切是线束护套、塑胶条、薄金属带等产品生产环节的常见工序，以往这类工序多采用分机加工，先通过裁断设备切出定长工件，再转移至冲孔工位完成缺口加工，不仅需要多次装夹定位带来累计误差，还会增加工件转运的人力成本，加工节拍难以匹配连续产线的流转需求，这款冲切一体机正是针对这类痛点完成的结构设计。设备整体采用立式柜式机架布局，下部为方管焊接成型的柜体基座，基座内部预留了电气元件、气动控制组件的安装空间，柜体正面设置可抽拉的检修门板，方便日常维护时对阀组、线路进行调整，基座底部配置可调支撑脚杯，可适应车间地面的不平整工况，安装时仅需预留1200mm*800mm的地面占位空间，设备总高度控制在1800mm以内，上方的悬臂操作组件不会超出基座的水平投影范围，可直接嵌入现有产线的工位间隙，不需要额外对车间布局做大规模调整。

　　上部的加工工位采用框架式防护结构，三面设置透明亚克力挡板，既可以避免冲切过程中产生的碎屑飞溅伤人，也不会遮挡操作人员观察工位加工状态的视线，工位的上下模组件采用立式同轴布局，上模连接气动驱动缸，通过直线导轨做垂直方向的往复运动，下模固定在工作台面的定位槽内，可根据不同工件的缺口形状快速更换模头，模座的定位销采用标准快拆结构，换型时间可控制在15分钟以内，适配多品种小批量的柔性生产需求。

　　设备的冲切原理依靠上下模合模时形成的剪切刀口完成作业，针对软质工件易变形的特点，下模表面设置了弹性压料块，在上模接触工件前先将待加工区域压紧固定，避免冲切过程中工件移位导致的缺口边缘毛边、尺寸超差问题，两端的裁断刀口与中间的异形冲孔刀口集成在同一组模架上，一次合模动作即可同时完成两端裁断和中间缺口冲切，单工位加工节拍可控制在3秒每件，相比分体式加工方案效率提升60%以上。设计过程中对机架的受力变形做了针对性优化，冲切工位的安装台面采用20mm厚的钢板加工而成，与下部方管机架通过满焊连接，在驱动缸安装位置额外增加了三角加强筋，满负载冲切时台面的垂直变形量控制在0.02mm以内，保证刀口配合间隙的稳定性，延长模具的使用寿命。

　　气路走线全部隐藏在机架的方管内腔，仅在驱动缸和阀组的连接位置预留快插接头，外部没有裸露的管线，避免车间加工过程中的油污、碎屑附着在管线表面造成老化破损，操作按钮集中设置在工位前方的悬臂上，包含双手启动按钮、急停按钮、复位按钮，符合安全操作规范，操作人员需要双手同时按下启动按钮设备才会执行冲切动作，避免单操作带来的安全隐患。工作台面的进料侧设置了可调定位挡块，可根据工件的长度尺寸调整挡块位置，适配长度在100mm到500mm之间的工件加工，挡块表面设置刻度标识，调整时不需要额外借助量具即可快速定位到目标尺寸，出料侧设置倾斜的落料滑槽，加工完成的工件可顺着滑槽直接滑入下方的物料收集箱，不需要操作人员手动取件，进一步提升加工过程的自动化程度。
