常压自流直线式液体装瓶灌装设备

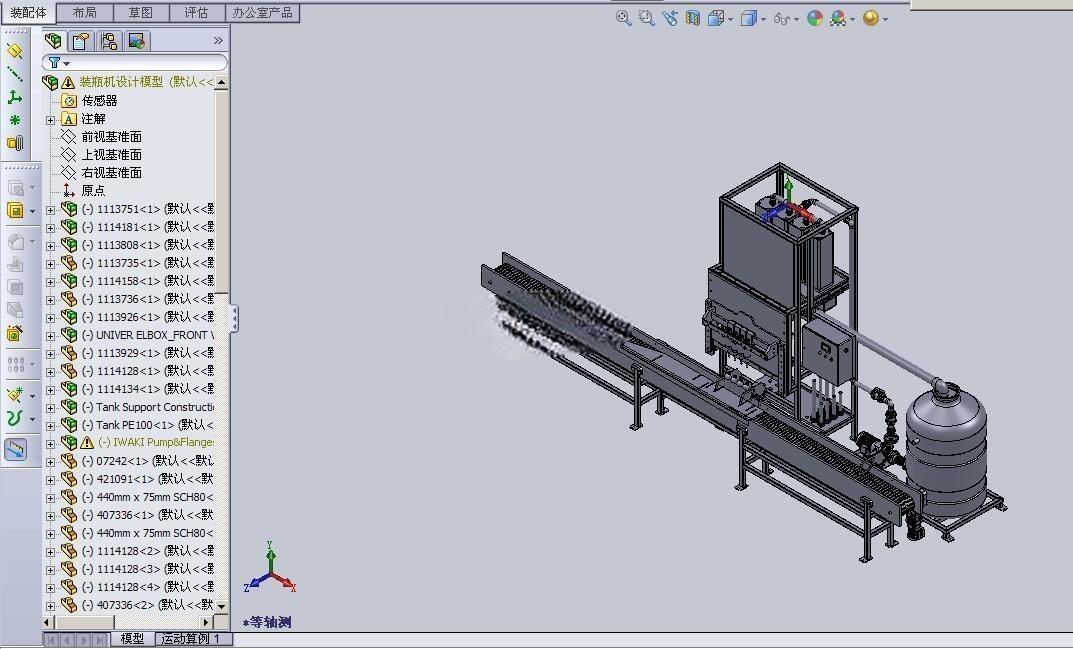

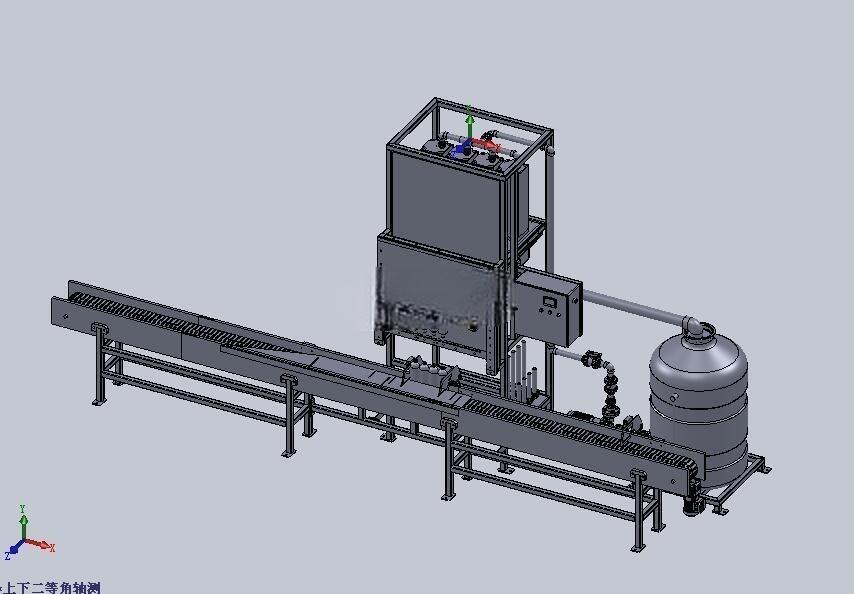

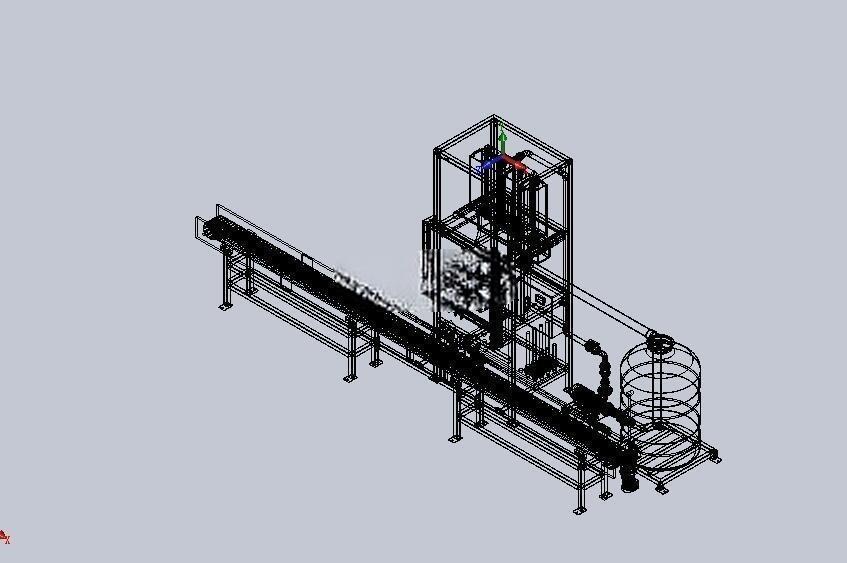

　　这套常压自流直线式装瓶设备，主要面向低粘度不含气液体的瓶装生产场景，在乳品、白酒、瓶装饮用水、食用植物油、糖浆、果酒等品类的中小批量生产线上应用广泛，适配圆形、方形等多种常规PET瓶、玻璃瓶的灌装作业，可对接前后段洗瓶、旋盖、贴标等工位组成完整瓶装生产线。设备整体采用直线式布局，进料端对接上游理瓶输送机构，空瓶经侧边护栏导向依次进入灌装工位，灌装完成后由同一条输送带送出至下道工序，整条输送线采用标准铝型材机架搭配可调式侧护栏，可根据瓶身直径快速调整护栏间距，换型时无需更换大量专用工装，仅需调整护栏位置与灌装头高度即可适配不同规格瓶型，适配瓶高范围在150mm至350mm之间，瓶身直径范围50mm至120mm，能覆盖多数常规民用瓶装液体的容器规格。

　　设备核心灌装单元采用常压自流原理，依靠储液罐与灌装头之间的液位差实现液体灌装，无需配置加压泵或真空发生装置，结构相对简洁，后期维护成本较低，对物料粘度的适应范围较宽，从水类低粘度物料到中等粘度的糖浆、果酒类物料均可稳定灌装，不会出现加压灌装导致的液体飞溅、起泡问题，也不会出现真空灌装容易引发的物料回流污染风险。灌装工位配置多组独立灌装头，每个灌装头自带气动截止阀，可根据灌装量设定调整阀门开启时长，实现定时灌装，也可在灌装头配套液位检测组件实现定容灌装，两种灌装模式可根据生产需求切换，定时灌装适合批量大、瓶型统一的生产场景，灌装速度更快，定容灌装适合对灌装精度要求更高的产品，可避免因液位差波动导致的灌装量偏差。

　　储液单元配置在设备侧方的立式承压储液罐，罐体采用卫生级不锈钢材质，顶部配置呼吸阀与进料接口，可对接上游供料管路实现连续供料，罐体侧面配置液位观察窗与液位传感器，可实时监测罐内液位高度，低液位时自动触发供料信号，高液位时自动切断进料，避免溢罐或缺料空转。储液罐与灌装头之间采用卫生级不锈钢管路连接，管路中间配置过滤器，可拦截物料中的固体杂质，避免杂质堵塞灌装头出料口，管路连接处采用快装卡箍结构，拆卸清洗无需专用工具，可满足食品类生产的定期清洁要求。

　　设备机架整体采用碳钢方管焊接后做喷塑处理，接触物料部分全部采用304不锈钢材质，符合食品接触材料的安全要求。输送线驱动采用减速电机搭配链板输送带，输送带下方配置可调式支撑脚杯，可根据车间地面平整度调整设备水平，调整范围±30mm，设备整体安装时需预留侧边维护空间，储液罐侧需预留至少600mm的操作空间用于管路维护与清洁，进料端与出料端需对接上下游输送线，对接高度差可通过脚杯调整适配，设备总长度约4200mm，宽度约1200mm，灌装主机部分高度约2300mm，安装时需预留顶部至少500mm的检修空间用于灌装阀组件的维护更换。

　　电气控制部分采用独立电控柜配置，安装在灌装主机的侧方机架上，柜体配置防护门与散热风扇，可适配车间多尘、潮湿的生产环境，控制逻辑采用常规PLC控制，搭配触控屏实现参数设置，可在屏上调整灌装时长、输送速度、灌装头升降高度等参数，设备自带缺瓶检测功能，当输送线上无瓶时，对应位置的灌装头自动关闭，避免物料滴漏污染输送带，同时配置过载保护、急停按钮等安全组件，出现卡瓶、过载等异常情况时设备自动停机并触发报警提示，方便操作人员快速排查故障。

　　在设计这套设备时，重点考虑了中小生产企业的换型需求与维护便利性，没有采用复杂的旋转式灌装结构，而是采用直线式布局，一方面降低了设备的制造成本，另一方面也减少了易损件数量，日常维护仅需定期更换灌装头的密封胶圈、检查输送带张紧度即可，无需专业人员进行复杂调试。灌装头的升降结构采用直线导轨搭配气缸驱动，升降行程可调，可适配不同高度的瓶型，灌装头出料口配置防滴漏阀芯，灌装结束后阀芯自动闭合，避免残液滴落到瓶身或输送带上，影响产品外观与车间清洁。输送线的驱动端配置张紧机构，长期使用后输送带出现松弛时可快速调整张紧度，无需拆解整条输送线，侧护栏采用不锈钢圆管搭配塑料支架，支架可在铝型材机架的T型槽内任意滑动调整，换型操作可在15分钟内完成，适合多品种小批量的生产模式。
