针管分拣包装一体化作业设备结构设计

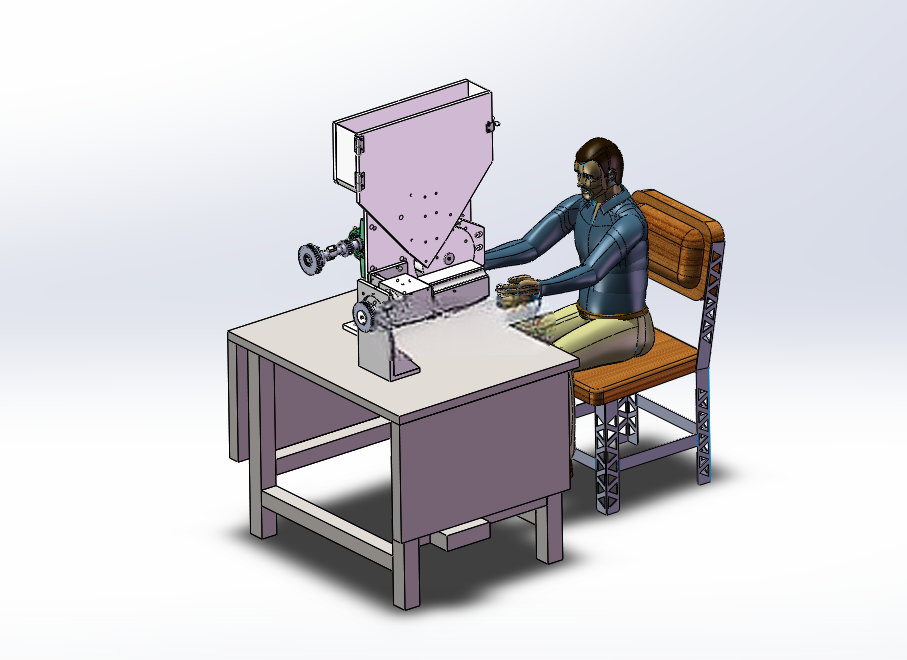

　　在医用耗材生产末端工序里，针管这类小尺寸薄壁工件的分拣、检测与包装长期存在人工作业效率低、漏检率高、分拣错配的痛点，这套针管分拣包装设备正是针对该场景开发的工位级作业单元，适配中小型耗材生产车间的离线工位布局，可直接对接前端针管成型工序的出料端，也可作为独立工位由人工补料完成全流程作业。设备整体采用台式桌架结构作为承载基础，桌架采用方管焊接成型，底部预留100mm高度的调平脚安装空间，整体台面高度设置为850mm，匹配坐姿作业的人体工学尺寸，操作人员坐在配套工位椅上即可完成补料、异常处置、成品收纳的全流程操作，无需站立作业，适配长时间连续生产的工位需求。

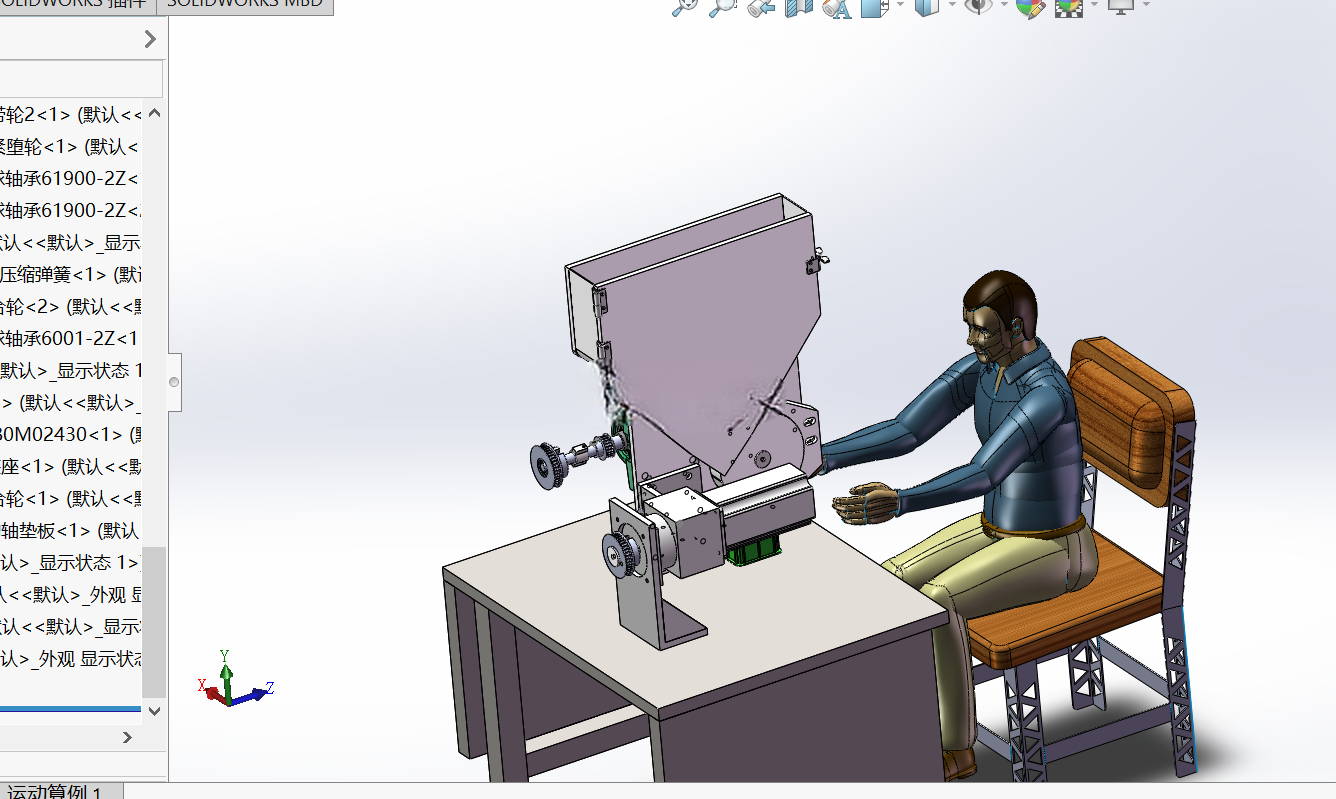

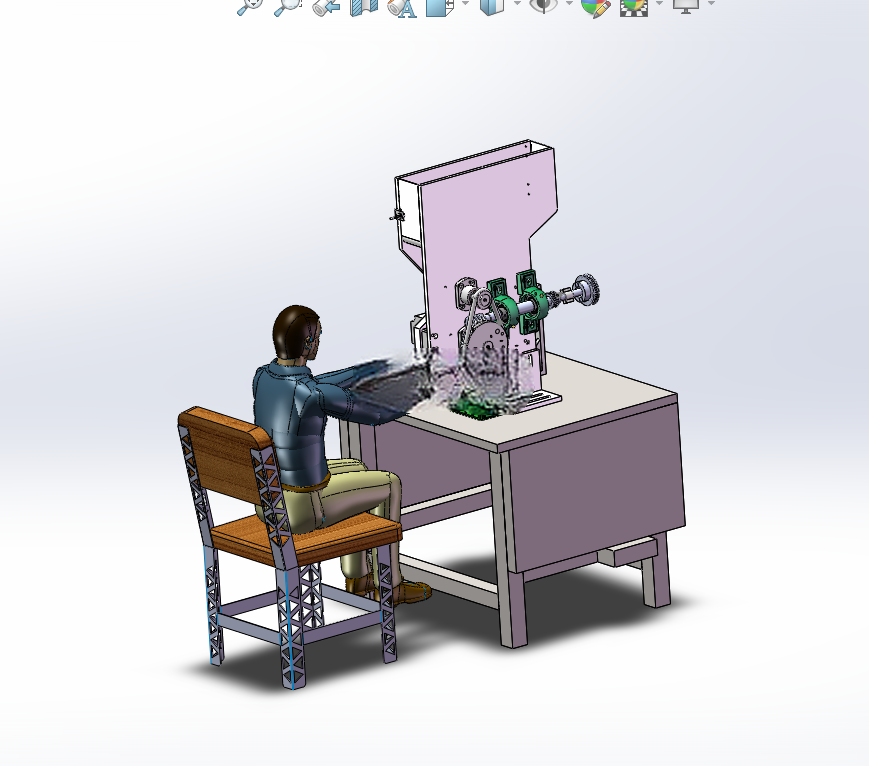

　　设备上部的料仓采用倾斜式落料结构，料仓侧壁开设多组观察孔与调节腰孔，可根据不同规格针管的长度、直径调整落料间隙，避免针管堆叠卡料，料仓出口对接第一输送装置，输送装置采用平皮带加侧边导向条的结构，导向条间距可通过腰型孔快速调节，适配直径2mm到12mm区间的常规针管输送，输送速度可通过驱动端的调速旋钮无级调整，匹配后端检测与分拣的节拍需求。视觉检测装置安装在输送段中部的支架上，支架高度可调节，检测镜头垂直对准输送面，可对经过的针管完成外观缺陷、尺寸超差、端头毛刺的在线检测，检测信号直接传输给后端的分料装置，分料装置采用拨叉式结构，响应时间控制在0.2s以内，可将检测出的不良品拨入侧边的废料收纳槽，良品则继续输送至末端的良品收纳盘位置。

　　打包模组设置在良品收纳盘的侧方，采用夹取式机械手结构，可将计数完成的定量针管整组夹取送入包装工位，完成装袋、封口前的整料动作，整套设备的控制装置集成在桌架下部的电控仓内，走线全部采用线槽隐藏布置，避免外露线路被工件剐蹭或者积灰。从设计思路上，这套设备优先考虑了工位的适配性，没有采用过长的输送线体，整体占地尺寸控制在1200mm*800mm的台面范围内，不需要对现有车间布局做大规模改造，设备进场后只需要接通220V民用电源即可投入使用，不需要额外配置气源接口，降低了中小车间的部署门槛。

　　各功能模组全部采用模块化安装设计，输送模组、检测模组、分料模组、打包模组都通过螺栓固定在台面的T型槽板上，后期更换产品规格时，只需要调整对应模组的安装位置与工作参数，不需要重新加工结构件，缩短了换型调试的时间。设备的操作侧没有设置突出的结构件，所有操作按钮都集中在台面靠近操作人员的边角位置，伸手即可触及，异常停机时可快速按下急停按钮，保障作业安全。料仓的容量设计为可容纳2000支常规规格针管，单次补料可满足30分钟以上的连续作业需求，减少操作人员的补料频次。在安装边界上，设备后侧预留了50mm的散热间隙，左右两侧各预留300mm的操作维护空间，方便后期对模组进行检修、更换易损件，桌架底部的横撑位置可放置收纳箱，用于存放包装耗材或者不良品收纳盒，充分利用工位的下部空间。整套设备的作业逻辑围绕针管的流向设计，从落料、输送、检测、分料到收纳打包形成连贯的作业流，没有冗余的动作环节，相比传统人工作业，可将单工位的作业效率提升3倍以上，同时将不良品流出率控制在0.1%以内，满足医用耗材生产的质量管控要求。
