玻璃自动化组装生产设备结构设计

　　在消费电子、家电、汽车零部件等涉及玻璃构件装配的生产场景中，传统人工逐工位组装的模式长期面临作业动作重复度高、人员疲劳导致装配精度波动、单工位节拍难以匹配整线产能的痛点，这款自动玻璃组装设备正是针对这类批量装配需求开发的专用生产装备。设备整体采用分段式机架布局，底部以方通焊接机架作为承载基础，机架底部配置可调脚杯与脚轮组合，既可以在安装时调整整机水平度，抵消车间地面的平整度误差，也能在产线调整工位时方便短距离移位，整机安装时需要预留左右两侧各0.8米的操作维护空间，前端上料段与后端出料段需要对接上下游输送线时，要保证输送面高度差控制在±2mm范围内，避免玻璃工件转运时出现磕碰。

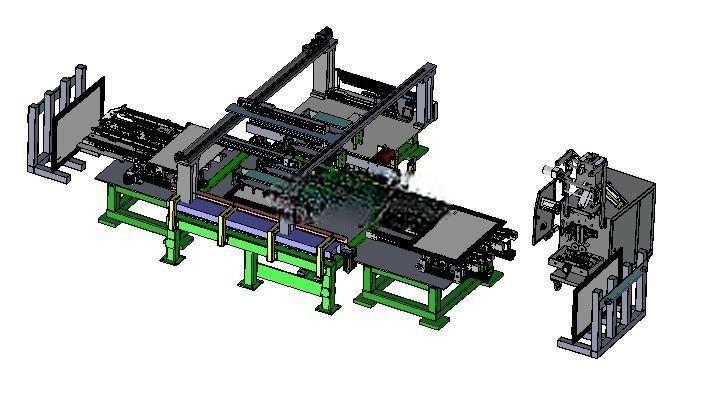

　　从功能分区来看，设备沿工件流转方向依次设置人工批量上料工位、玻璃定位工位、涂覆/贴合工位、压合固化工位、检测分拣工位以及出料工位，人工仅需要将堆叠的玻璃基材与待装配件批量放置在上料区的料仓内，后续的所有装配动作均由设备自动完成，单班可减少6-8名重复作业的装配人员，同时避免人工长时间操作带来的作业疲劳与装配一致性差的问题。设备的传动系统采用伺服电机搭配精密导轨的驱动方案，每个移动工位的重复定位精度控制在±0.05mm以内，能够满足薄型玻璃装配时的对位精度要求，避免硬接触导致玻璃崩边、划伤等不良问题；压合工位采用压力闭环控制结构，可根据不同玻璃工件的装配要求调整压合压力与保压时间，压力控制精度可达±1N，适配不同厚度、不同粘接工艺的玻璃装配需求。

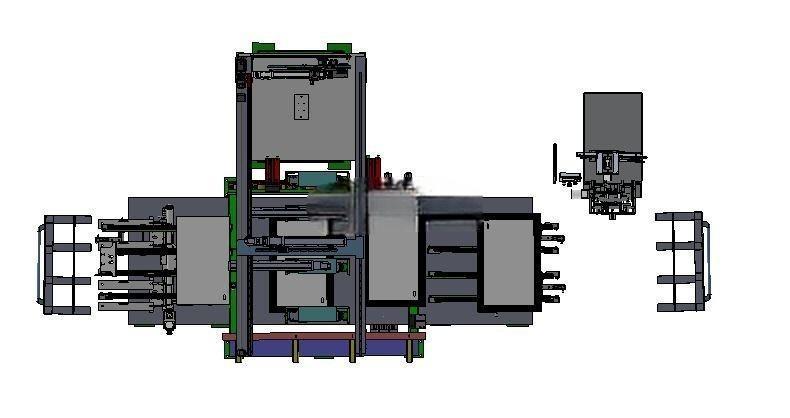

　　在设计思路上，这款设备优先考虑了玻璃材质的易损特性，所有与玻璃直接接触的工装部位均采用赛钢或者硅胶材质做软接触处理，工装接触面做倒圆角处理，避免尖锐棱边接触玻璃表面；气路系统配置了精密调压阀与真空过滤器，保证真空吸附取料时的压力稳定，不会因吸力过大导致玻璃变形，也不会因吸力不足出现掉料风险；整机的控制核心采用PLC作为主控制器，搭配触摸屏作为人机交互界面，操作人员可以在界面上直接调整各工位的动作节拍、压合参数、定位补偿值，同时设备配置了缺料报警、工位异常停机、安全光栅防护等安全机制，当人员误入设备作业区域或者工位出现工件卡滞时，设备会立即停止动作并在交互界面提示故障位置，降低设备运行的安全风险。从安装边界来看，设备整机长度约4.2米，宽度约1.8米，整机最高点距离地面约2.1米，车间部署时需要保证顶部预留至少0.5米的管线排布与维护空间，供电需要接入220V工频交流电与0.5-0.7MPa的洁净压缩空气，压缩空气入口处配置三联件处理气源杂质，避免气动元件因气源杂质出现卡滞故障。设备的各工位模组采用模块化设计思路，定位模组、压合模组、输送模组均可以根据实际生产的玻璃工件尺寸做快速更换调整，不需要对整机机架做大规模改动，能够适配一定尺寸范围内的不同规格玻璃产品装配需求，降低企业后续换产的改造成本。

　　在实际生产应用中，这款设备可以直接对接前端的玻璃清洗线与后端的成品检测包装线，实现玻璃构件从原料到成品装配的全流程自动化流转，相比传统人工装配模式，装配良率可提升15%以上，单台设备的产出效率相当于8名熟练装配工人的作业产能，同时可以避免人工接触玻璃表面带来的指纹、污渍污染问题，减少后续清洁工序的工作量。设备的走线全部采用机架内部暗藏式排布，外部没有裸露的管线，既可以避免生产过程中管线被工件剐蹭损坏，也能让设备整体外观更整洁，日常维护时仅需要定期打开机架侧门即可检查内部线路与气路接头，日常保养的工作量较低。
