全自动定长裁切生产设备结构设计

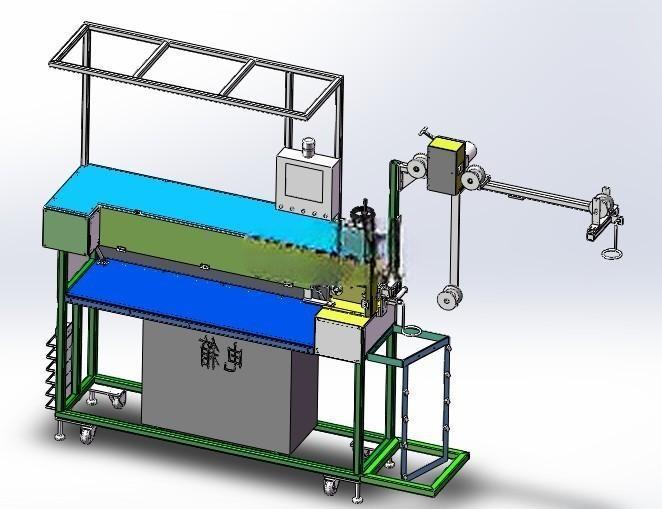

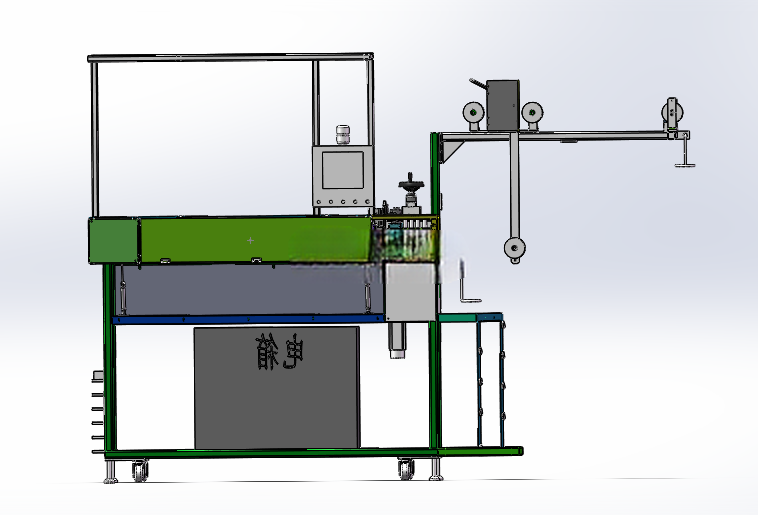

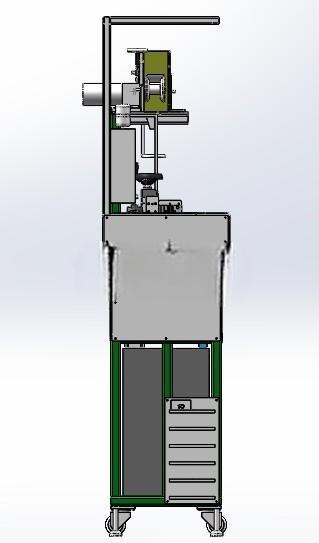

　　在包装耗材加工、电子辅料冲切、塑胶条料定长分段、小截面金属型材裁切这类批量加工场景里，定长裁切工序的精度一致性、人工干预率一直是产线效率提升的核心卡点，很多中小加工场景早年采用人工量尺+手动切刀的作业模式，不仅尺寸偏差随作业人员疲劳度波动大，切口平整度差，还存在切刀误伤的作业风险，这款全自动定长裁切设备正是针对这类通用裁切需求开发的通用型作业单元。从实际产线落地的角度看，设备的安装边界充分考虑了中小车间的工位排布需求，整体采用立式柜式结构，下部柜体整合了电气控制回路、气动动力单元的安装空间，柜体底部预留可调脚轮与固定脚杯的安装位，既可以满足小范围转线移动的需求，也能在固定工位调平锁死，避免裁切作业时的机身振动影响精度；上部作业区采用开放式与防护结合的布局，裁切执行端、导向送料组件、定位工装都布置在台面上方的可视区域，既方便作业人员上下料时观察工位状态，也预留了安全光栅的安装接口，可根据车间安全规范加装防护组件。设备的功能逻辑围绕无人化连续作业设计，核心的定长参数调整通过触控交互终端完成，不需要更换机械限位块就能适配不同长度规格的裁切需求，对于多品种小批量的加工场景，换型时间可以压缩到数分钟级别，不需要对机械结构做大规模调整。

　　送料路径的设计上，产品首先进入入口端的导向组，导向组采用可调式限位滚轮结构，可根据待加工料件的截面宽度、高度调整夹持间隙，避免料件在送料过程中出现偏斜、翘曲，保证送料路径的直线度；送料机构采用伺服驱动的滚轮送料结构，送料行程通过伺服脉冲数精准控制，配合后端的定位工装，能将定长尺寸偏差控制在工业加工允许的公差范围内，料件送达预设位置后，定位工装自动完成夹持固定，避免裁切过程中料件窜动导致的切口斜口、尺寸超差问题，随后裁切执行端完成下压裁切动作，裁切完成后工装自动松开，成品料件沿出料导槽滑落至收料区域，整套动作循环自动连续运行，作业人员仅需定时补充原料料卷、收集成品即可，单工位可同时照看多台同类型设备，大幅降低人工作业强度。

　　从结构设计的思路来看，这款设备没有采用针对单一料件的专用化设计，而是将导向组件、定位工装、裁切刀座都设计成可快换的模块化结构，针对不同材质的料件，比如纸质包装材料、塑胶密封条、薄金属带材，只需要更换对应材质的裁切刀片、调整导向轮的夹持压力、匹配对应的送料速度参数，就能快速适配新的加工需求，通用化率较高，能覆盖多个行业的定长裁切需求，不需要为不同料件单独开发全新设备，降低了加工企业的设备投入成本。设备的柜体部分预留了充足的电气元件安装空间，电气布线沿柜体内部的走线槽规整布置，强弱电回路分离设计，避免伺服驱动的信号干扰，台面上的作业组件安装基准统一，所有涉及运动精度的部件都采用定位销+锁紧螺栓的固定方式，后期维护拆装后不需要重新反复校准基准，能快速恢复设备精度；裁切工位下方预留了废料收集抽屉的安装空间，裁切产生的边角料可以直接落入抽屉内，定期清理即可，不会散落至车间地面增加清洁负担。

　　在实际投产验证的过程中，这套结构的运行稳定性表现较好，连续作业状态下的故障率较低，针对不同厚度、不同材质的料件，只需要微调裁切下压力度、送料速度两个核心参数，就能保证切口平整无毛刺，不需要后续额外的切口修磨工序，能直接衔接下游的组装、包装工序，减少了中间周转的环节。对于结构设计从业者来说，这款设备的模块化设计思路、通用场景下的参数适配逻辑都有较高的参考价值，各个功能组件的布局充分考虑了维护便利性、作业安全性、安装空间利用率的平衡，没有冗余的结构设计，每个部件都对应明确的功能需求，是典型的面向实际生产场景开发的工业作业设备，可作为同类通用裁切设备开发的结构参考模板，也可直接根据实际加工需求调整对应模块参数后落地投产。
