橡胶行业自动定长裁切锯切设备结构

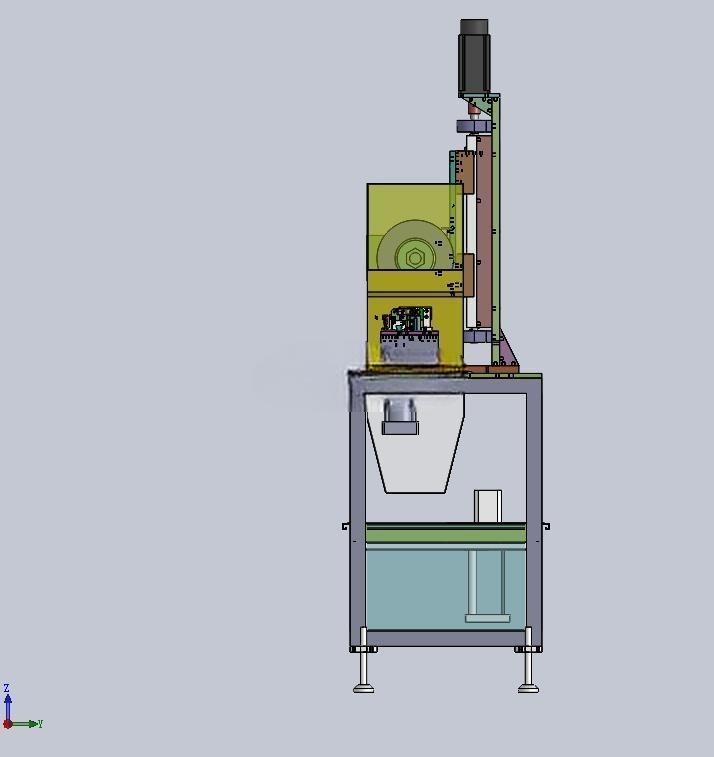

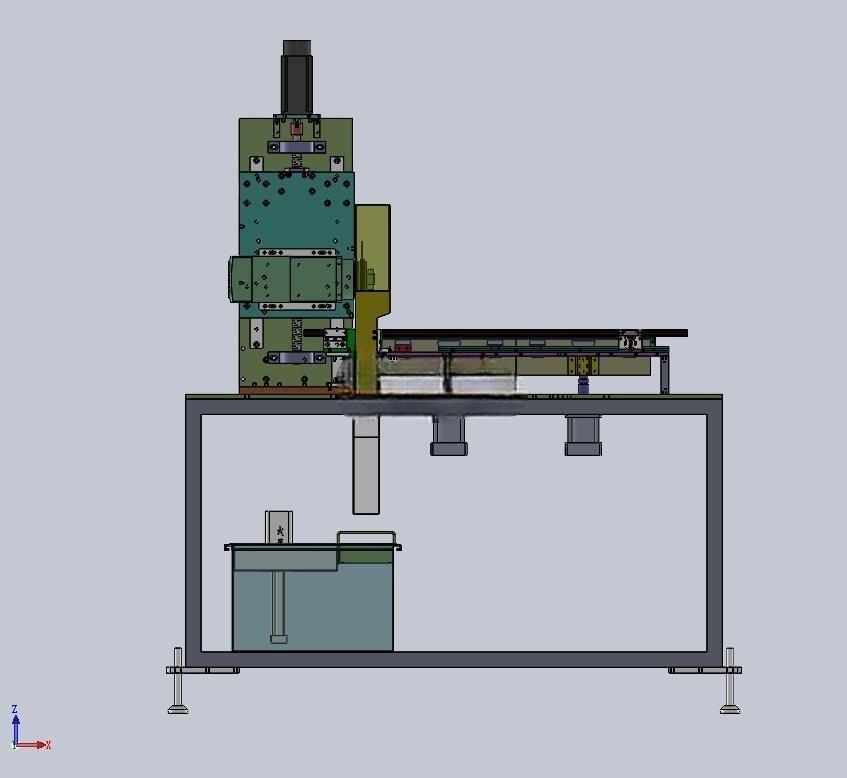

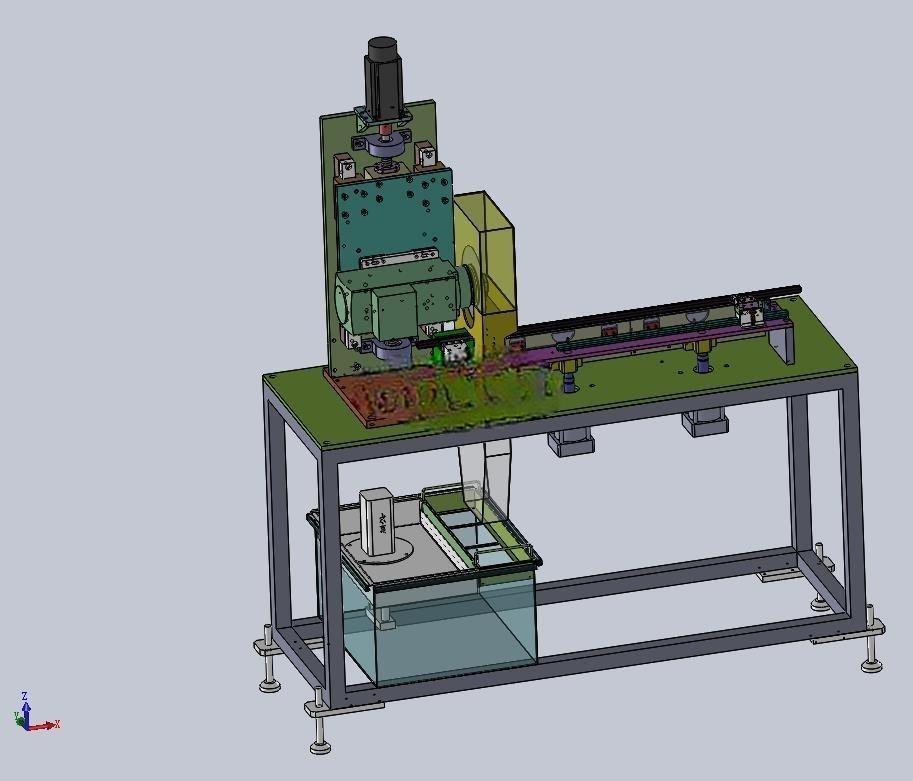

　　这套设备主要面向橡胶制品加工场景，针对传统橡胶裁切工序中定长精度差、锯片过热粘料、人工上下料效率低的痛点做了针对性结构设计，适配橡胶条、橡胶块类原料的定长切断工序，可直接接入橡胶制品生产线的前段原料处理环节，替代传统人工量尺、手持切割的作业模式。从结构布局来看，整机采用立式框架结构，底部为方管焊接的一体式机架，机架底部配置可调脚杯，可适应车间地面不平整的安装场景，安装时仅需预留1200mm*800mm的地面占位空间，整机高度控制在1800mm以内，上方无突出吊装结构，无需额外预留过高的车间竖向空间，机架下部预留了收料腔的安装位置，裁切完成的工件可直接落入腔体内的集料箱，无需额外配置出料输送结构。入料牵引单元布置在设备左侧，采用上下对压的皮带牵引结构，下侧为固定驱动滚筒，上侧为可调压的浮动压辊，可通过调节压簧预紧力适配3-20mm厚度的橡胶原料，牵引动力由伺服电机提供，配合编码器实时反馈送料长度，定长误差可控制在±0.5mm以内，牵引辊表面做了网纹滚花处理，避免橡胶材质表面摩擦力不足导致的送料打滑问题。

　　裁切执行单元布置在机架中部的立式安装板上，可切换锯切与冲切两种作业模式，两种模式的切换通过触摸屏参数设置即可完成，无需更换机械结构；锯切模式下，锯片主轴由高速电机驱动，锯片外围设置了水冷夹套，冷却水通过旋转接头接入主轴内部，直接对锯片基体进行冷却，避免长时间切割橡胶导致的锯片升温粘料、焦边问题，锯切进给采用直线导轨导向，气缸驱动进给，进给速度可根据橡胶材质硬度做无级调节；冲切模式下，可更换对应规格的裁切刀模，适用于硬度较高、厚度较大的橡胶块裁切，冲切动力由增压气缸提供，冲切压力可调，避免压力过大导致的刀模损坏或者压力不足出现的裁切连边问题。

　　设备的操作面板布置在机架前侧的人体工学高度位置，所有参数设置、手动操作、故障报警都可在面板上完成，安全防护方面，裁切区域设置了可开合的透明防护门，防护门配置安全联锁开关，门体打开时设备自动切断裁切动力，避免操作过程中的安全隐患。从设计逻辑上，这套设备没有采用复杂的多轴联动结构，所有执行单元都采用模块化设计，牵引单元、裁切单元、收料单元都可单独拆卸维护，日常更换锯片、调整牵引压辊间隙时不需要拆解整机结构，降低了车间日常维护的难度；气路与线路都布置在机架后侧的拖链与线槽内，走线整齐，避免裁切过程中产生的橡胶碎屑附着在线管上导致的老化加速问题。

　　在实际产线适配中，这套设备可直接对接上游的橡胶挤出机出料端，实现挤出、牵引、定长裁切、收料的全流程自动化作业，不需要人工中间转运原料，相比传统的人工裁切模式，单台设备可减少2名操作工人，裁切效率提升3倍以上，同时避免了人工切割导致的长度不一致、切口倾斜等质量问题。设备的安装边界做了充分的冗余设计，所有外接的气路、水路、电路接口都集中布置在机架后侧的下部接口区，外接气源压力要求0.5-0.7MPa，冷却水采用普通循环冷却水即可，不需要配置专用的冷却机组，电气接入为常规三相380V工业用电，不需要额外配置专用变压器，车间现有常规配套条件即可满足安装使用要求。
