带骨架密封条定长电动碟片切割设备

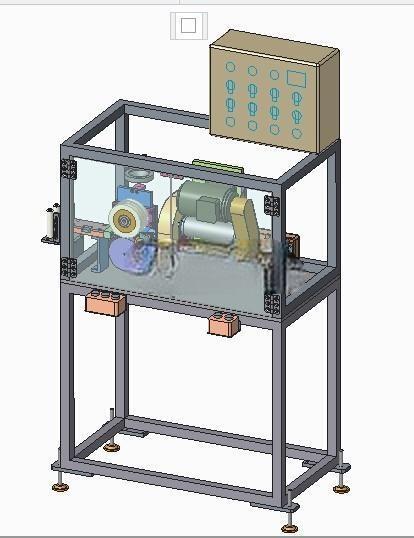

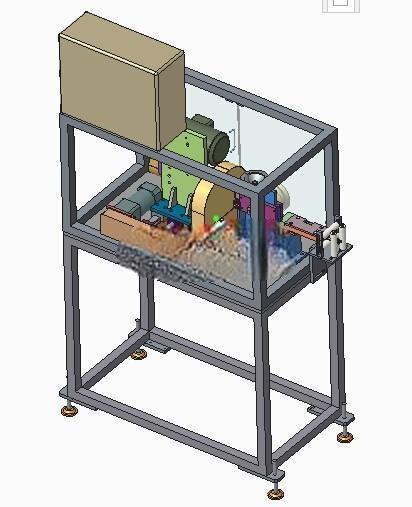

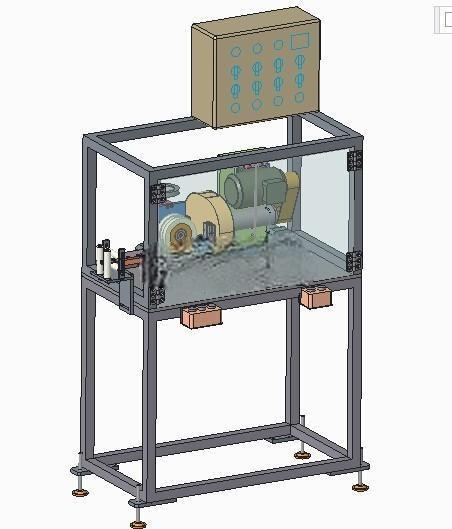

　　这款电动碟片切割设备主要面向橡塑密封件加工场景，针对内嵌金属或纤维骨架的密封条定长裁切需求开发，适配门窗密封、汽车密封、机柜密封等多类带骨架密封条的批量裁切工序，解决了普通裁切设备切不动骨架材料、切口毛边、长度公差大的现场痛点。设备整体采用方管焊接机架作为承载主体，机架底部配置可调脚杯，可适配车间不同平整度的地面安装，安装时需预留左右两侧送料接料的操作空间，机架上方设置半包围透明防护围挡，既可以观察内部切割运行状态，也能阻挡切割过程中产生的碎屑飞溅，防护围挡顶部预留电控箱安装位，操作按钮与状态指示灯全部集成在电控箱正面，操作人员站在设备正面即可完成全部参数调整与启停操作。

　　从功能模块拆分来看，设备依次设置入料导轮组、自动牵引送料机构、碟片锯切机构、成品定位工装四个核心单元，入料导轮组采用上下对压的可调滚轮结构，可根据待加工密封条的截面厚度调整滚轮间隙，引导密封条平直进入送料机构，避免送料过程中出现偏斜导致长度误差；自动牵引机构采用滚轮夹持送料结构，通过同步带传动保证送料速度平稳，配合长度计数模块实现定长送料，送料到位后自动触发夹持定位，避免锯切过程中材料窜动。

　　锯切机构的动力传递采用皮带传动结构，电机通过皮带带动锯片主轴高速旋转，碟片锯片针对带骨架材料设计，切割时进给平稳，可一次性切断橡胶层与内部骨架，切口平整无毛刺，无需后续二次修边处理；锯切工位设置专门的定位工装，可根据密封条的截面形状更换适配的定位靠模，保证裁切位置精准，不同规格产品切换时仅需更换靠模、调整导轮间隙即可完成换型，适配多规格小批量的生产需求。设计过程中充分考虑了批量生产的稳定性要求，所有传动部位均设置防尘防护结构，避免切割碎屑进入传动部件造成磨损，锯切工位预留碎屑收集接口，可配套车间吸尘系统及时清理切割产生的废屑，减少设备清理维护频次；机架内部预留充足的电气布线空间，强弱电分离布线，避免信号干扰，所有运动部件的行程均设置硬限位与软限位双重保护，防止误操作导致的设备损坏。

　　设备的整体布局紧凑，无需额外的地基固定，放置在平整车间地面调平脚杯即可投入使用，送料方向可根据车间流水线布局调整左右接料位置，适配不同的生产线排布需求，实际生产中可连续24小时稳定运行，裁切长度公差可控制在±0.5mm以内，相比人工裁切效率提升4倍以上，同时避免了人工裁切的安全风险。
