双工位自动分料上料设备结构设计

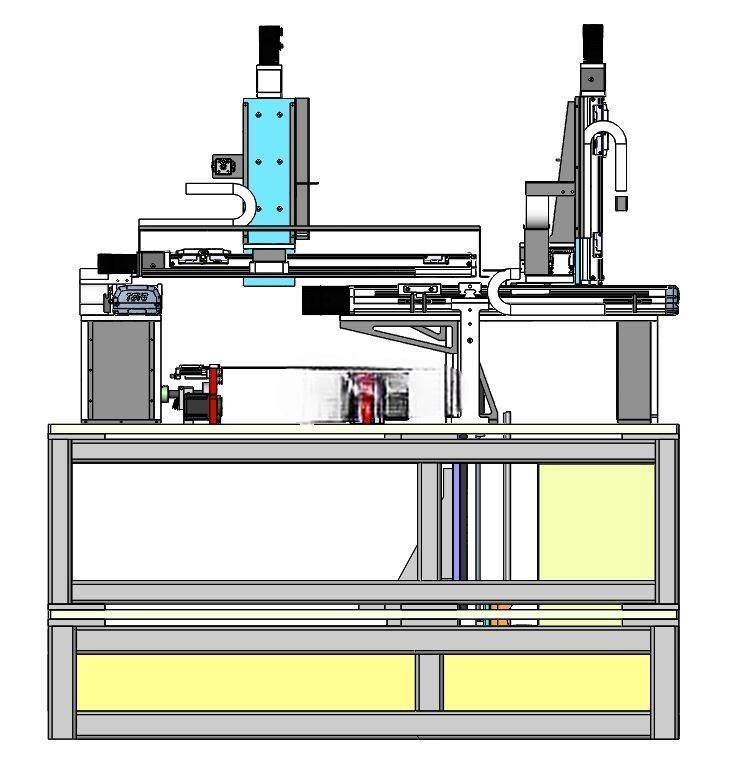

　　在3C电子零部件、小五金冲压、汽车小配件加工等离散制造场景中，人工重复上料分料的作业模式一直是产线效率提升的瓶颈，这类作业不仅需要操作人员反复将堆叠或散装的物料整理到加工工位定位处，长期重复动作下的疲劳还容易引发物料摆放偏差、漏放等问题，直接影响后续加工工序的良率，这款自动分料上料设备正是针对这类痛点开发的工位级自动化单元。设备整体采用落地式框架结构，底部为方管焊接的一体式机架，机架下部预留了电气元件安装腔与走线槽位，台面高度按照常规加工设备的进料高度匹配设计，安装时不需要额外垫高，机架底部配置可调脚杯，可适配车间地面不平整的安装场景，整体占地宽度控制在1.8米以内，深度1.2米，高度2.1米，可直接对接冲床、铣床、组装工位等现有设备的进料侧，不需要对原有产线做大规模改造。

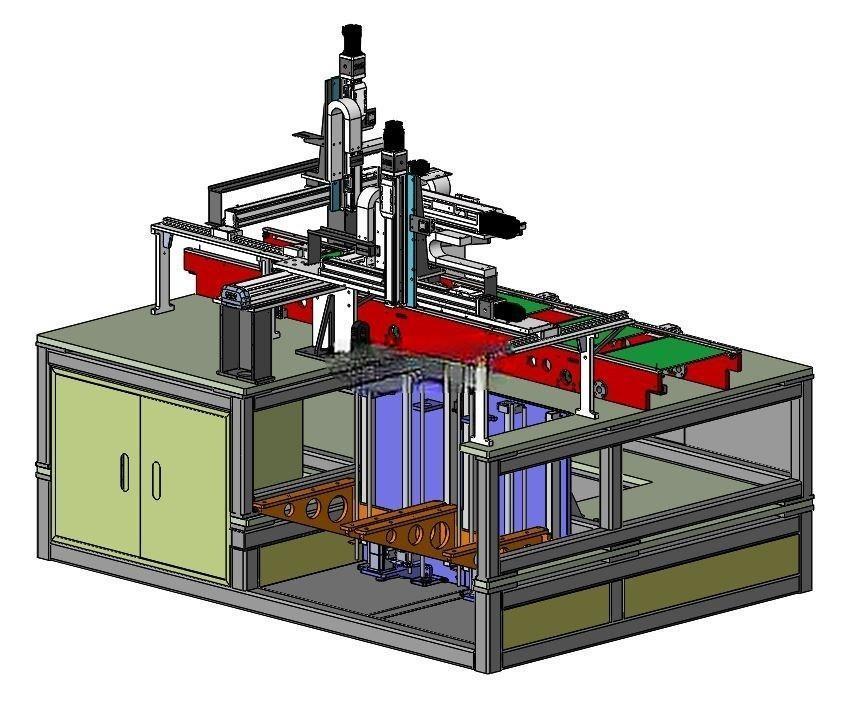

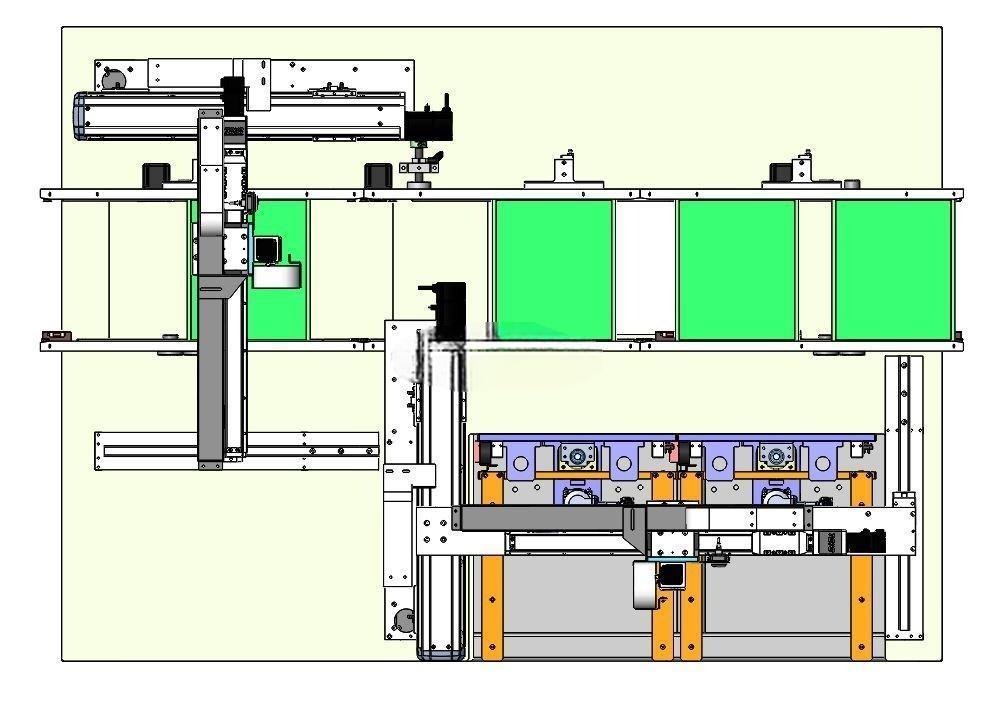

　　设备核心的供料单元采用双料仓升降机构设计，两个料仓可交替承载物料托盘，当其中一个料仓的物料被抓取完毕后，升降机构自动将空料盘下降到人工补料位，同时另一个满载料盘上升到抓取作业高度，实现不停机补料，避免单料仓设备补料时的产线停摆问题，料仓的升降导向采用直线导轨搭配同步带传动，重复定位精度控制在±0.1mm以内，可保证托盘到位后位置偏差不会影响后续抓取精度。横向移载单元采用龙门式双直线导轨结构，搭载两组独立的Z轴抓取模组，可根据物料特性更换夹爪或者真空吸盘组件，移载驱动采用伺服电机搭配滚珠丝杠，移载速度可根据产线节拍在0-1m/s范围内调整，抓取位置可通过参数设置灵活调整，适配不同尺寸的物料托盘排布。

　　设备的控制逻辑采用PLC作为核心控制单元，搭配光电传感器、磁性开关实现全流程的位置检测，可自动识别料仓物料余量、抓取是否到位、托盘是否偏移等异常情况，出现异常时自动触发停机报警，避免设备撞机或者物料掉落。在设计过程中，充分考虑了不同行业物料的适配性，抓取模组的安装接口采用标准化快换设计，更换不同的末端执行器即可适配片状、块状、带定位孔的异形件等多种物料，设备的气动元件集中布置在机架侧方的安装板上，气路走线采用拖链防护，避免长期运动过程中管线磨损。设备的机架台面预留了多个定位安装孔位，可根据现场需求加装物料定位台、视觉检测组件等扩展模块，满足不同工序的上料需求。

　　从实际运行逻辑来看，人工只需要间隔一定时间将装满物料的托盘放置到空闲料仓即可，设备可自动完成托盘顶升、分料定位、物料抓取、移载上料的全流程动作，单台设备可替代1-2名操作人员的重复上料作业，尤其适合多品种小批量的生产场景，设备的参数调整可通过触摸屏操作完成，不需要复杂的编程操作，一线操作人员经过简单培训即可完成换型调整。设备的安全防护方面，移载区域的两侧可根据需求加装安全光栅，当有人员误入作业区域时设备自动暂停运行，避免机械伤害，机架的边角处全部做倒圆角处理，避免安装调试过程中的磕碰划伤。整体结构设计充分考虑了加工与装配的工艺性，大部分结构件采用标准铝型材与板材加工，零部件通用性强，后期维护更换配件成本较低，传动部位全部配置自润滑轴承，日常只需要定期检查紧固螺丝即可，维护难度低。
