转盘式自动进料架结构设计方案

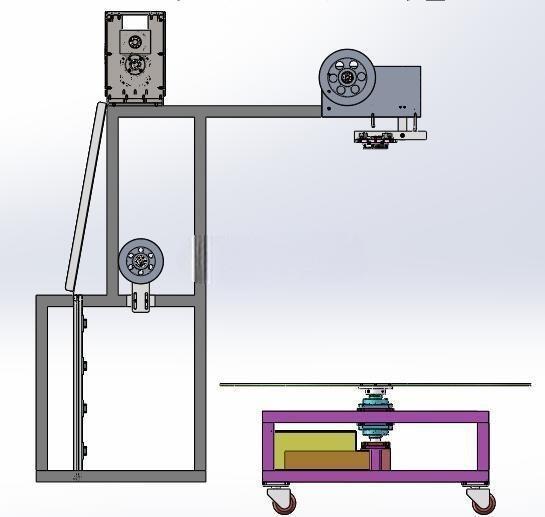

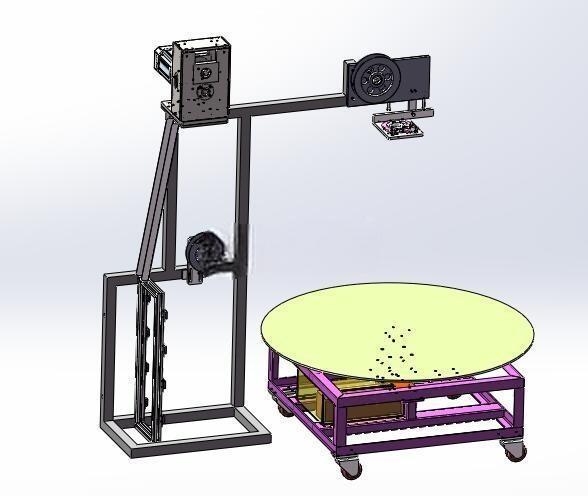

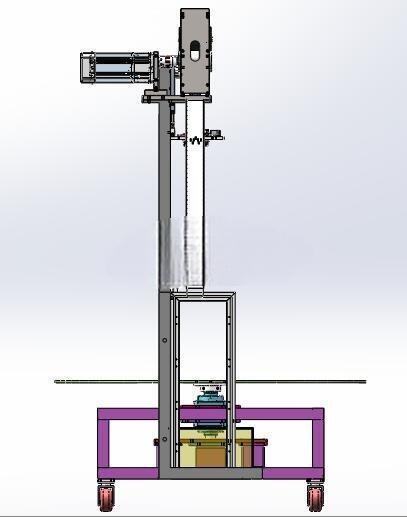

　　在小五金、电子元器件、塑胶小件等离散型零件的批量加工工序中，人工逐件上料的模式长期存在效率波动大、定位一致性差、操作人员劳动强度高的痛点，这款自动进料架正是针对这类产线的上料环节痛点开发的专用辅助设备，可直接对接冲床、检测工位、组装工位等下游工序，完成零件的有序自动上料动作，替代传统人工重复取放料的操作。设备核心采用转盘储料配合导料槽定向送料的结构逻辑，整体采用方通焊接机架作为承载主体，机架分为上下两层布局，下层预留驱动组件与电控元件的安装空间，上层作为转盘安装与送料执行的作业面，机架底部设置可调脚杯，可在安装时调整整机水平度，抵消地面不平整带来的运行震动，适配车间常规水泥地面、环氧地坪的安装条件，整机安装边界控制在长1200mm、宽800mm、高1500mm范围内，不需要对现有产线做大规模改造即可完成布设，可直接放置在下游设备的进料侧对接使用。转盘组件采用间歇式转动设计，盘面根据待加工零件的外形设置定位卡槽，人工仅需间隔一定周期将待加工零件批量放置在转盘卡槽内即可完成补料，不需要逐件对位摆放，大幅降低补料操作的精度要求；转盘的驱动端设置在下层机架内部，通过减速组件传递扭矩，转动节拍可根据下游设备的生产速度灵活调整，确保送料节奏与产线节拍完全匹配，避免出现待料或堆料的问题。

　　导料机构采用倾斜式导槽搭配拨料组件的结构，导槽的入口对准转盘的出料位，当转盘将零件转动至出料位置时，拨料组件将零件平稳推入导槽内，零件依靠自身重力沿导槽滑动至末端待取位置，导槽的宽度可根据零件的实际尺寸做适应性调整，适配不同规格的扁平类、轴类小零件的送料需求；导槽末端设置光电检测组件，可实时检测待料位是否有零件存在，当检测到零件到位后才会发送信号给下游设备执行取料动作，避免出现空取、漏加工的问题，整套光电控制系统采用常规低压电气元件排布，走线全部隐藏在机架方通内部，避免车间粉尘、切削液污染线路造成的故障。

　　送料执行端采用横移式取料结构，安装在机架上部的悬臂导轨上，可沿水平方向在导槽末端与下游设备进料位之间往复移动，取料端根据零件特性可更换吸盘或夹爪，适配不同材质、不同外形零件的取料需求，悬臂的伸出长度可根据下游设备的进料口位置做调整，安装时仅需调整悬臂的固定位置即可完成对接，不需要重新加工安装孔位。在设计过程中充分考虑了设备的维护便捷性，所有驱动组件的安装位置都预留了检修开口，日常维护时不需要拆解整机机架即可完成易损件更换、参数调整等操作；转盘与导槽的连接位置做了圆角过渡处理，避免零件在输送过程中出现卡滞、刮伤表面的问题，针对表面质量要求较高的零件，还可在导槽内壁粘贴防静电、防刮的柔性衬层。

　　设备的运行逻辑设置了多重保护，当转盘缺料、导槽卡料、待料位长时间无零件时，系统会触发提示信号，提醒操作人员及时补料或排除卡料故障，避免设备长时间空转造成的能源浪费与元件损耗。相较于传统的振动盘上料设备，这款进料架的运行噪音更低，对零件的表面损伤更小，同时储料量更大，补料周期更长，更适合批量较大、外形规则的小型零件的上料作业，可广泛应用在五金冲压、电子组装、塑胶件检测等多个生产场景中，作为产线前端的自动上料单元使用，帮助产线提升自动化程度，减少人工操作环节的不稳定因素。
