服装加工用全自动扣铆合生产设备

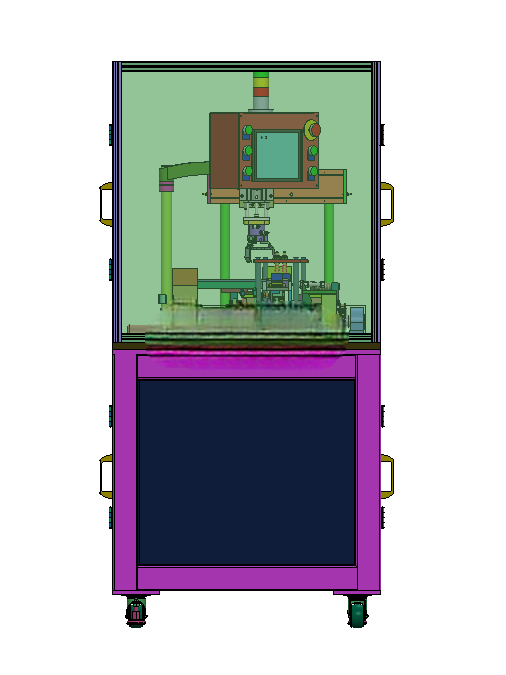

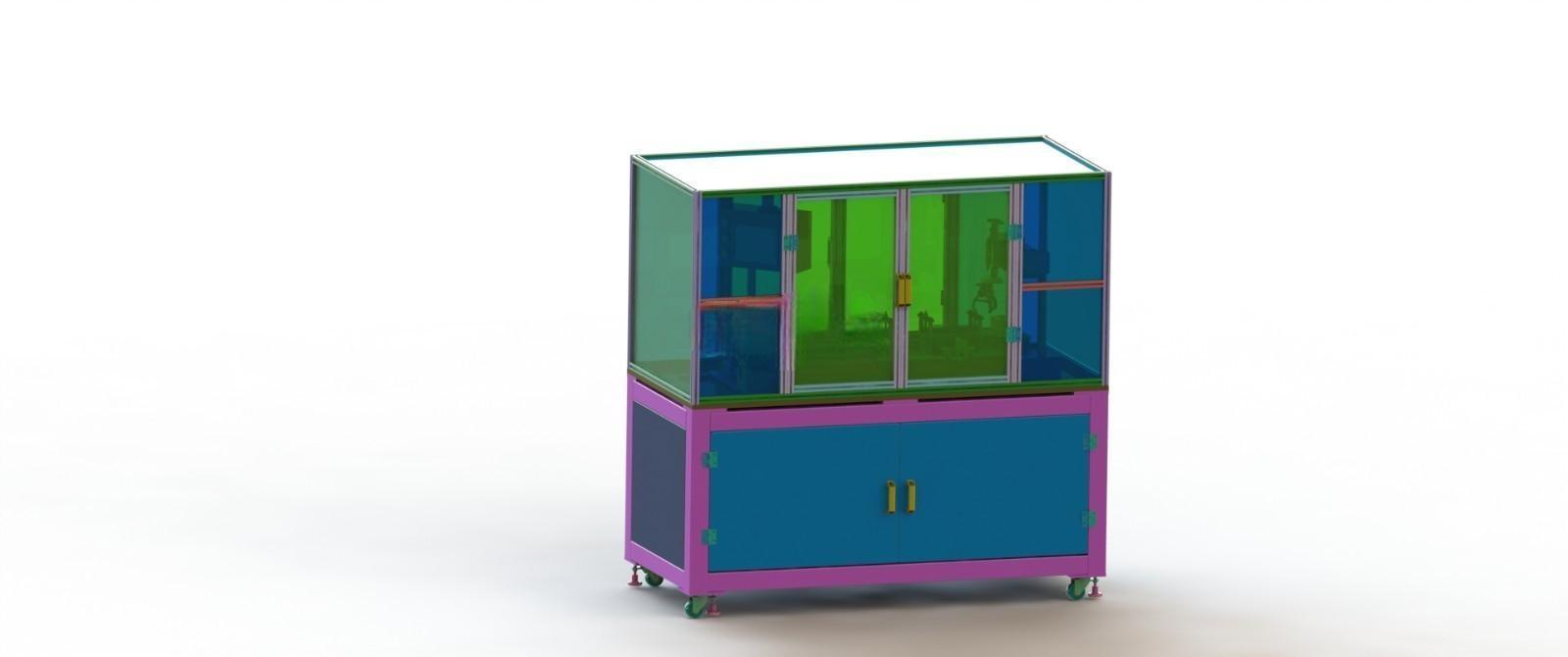

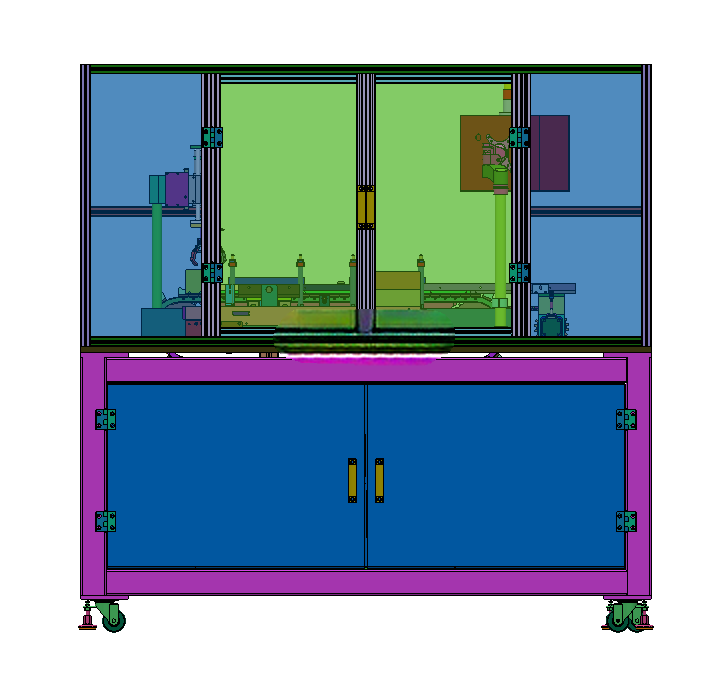

　　这款自动扣铆合设备主要面向服装、箱包、皮具等需要批量安装金属扣、树脂扣的生产加工场景，替代传统人工手动放扣、冲压铆合的作业模式，解决人工操作效率低、铆合位置偏差大、扣面易磨损压伤、作业噪音大的行业痛点，适配中小型加工厂的流水线工位布局，也可作为独立工位完成单批次扣具安装作业。设备整体采用下部机架柜体加上部作业防护舱的双层结构，下部柜体采用方通焊接框架做承重基础，外部覆盖钣金门板，预留电气元件安装空间，底部配置可调支撑脚与万向脚轮，既可以在固定工位调平后稳定作业，也能根据车间布局调整快速转场，柜体高度适配操作人员站立作业的人机工程要求，操作面板设置在防护舱前端中部，操作人员无需弯腰或抬手即可完成参数调整、模式切换操作。

　　上部作业防护舱采用工业铝型材搭建框架，四周镶嵌透明亚克力防护板，既可以观察内部作业状态，也能防止铆合过程中碎屑飞出造成安全隐患，防护舱内部沿物料流向依次排布上扣料斗、下扣料道、冲孔工位、移位工位、送料定位机构、铆合工位，所有工位的动作逻辑由PLC统一协调控制，搭配触摸屏做参数可视化设置，设备运行中出现卡料、缺料、位置偏差等故障时，会自动触发停机并在屏幕上显示对应故障点位，无需维修人员逐段排查线路，大幅缩短故障停机时间。

　　在送料结构设计上，上下扣料均采用插片式无震动送料结构，摒弃传统振动盘送料噪音大、扣面易刮花的缺陷，送料流道做镜面抛光处理，扣具在流道内滑动顺畅无卡滞，同时在上下扣送料末端增加吹气辅助送料结构，通过可调气压的压缩空气将扣具精准吹入定位治具，避免扣具在送料末端卡滞或错位；定位环节采用红外线对位结构，在物料到达铆合工位前完成位置校验，若物料偏移超出允许范围，设备会自动调整移位机构的进给距离，确保铆合位置偏差控制在0.1mm以内，避免出现扣具歪斜、铆合不牢的问题。

　　设备支持单打和连打两种作业模式，单打模式适用于小批量、多规格的打样作业，操作人员可单次触发完成单个扣具的铆合，连打模式适配大批量流水线生产，可根据物料进给速度调整铆合节拍，生产效率可根据扣具规格在每分钟30-60件区间调整，操作人员仅需完成物料上下料即可，无需手动对位放扣，大幅降低操作人员的技能要求，普通工人经过1小时培训即可独立操作。铆合执行结构采用可调行程的冲压铆头，可根据不同厚度的物料、不同规格的扣具调整冲压行程与压力，避免压力过大压坏物料或扣具，也不会因压力不足出现铆合松动、扣具脱落的问题，铆合完成后的扣具与物料贴合平整，扣面无压痕、无变形，铆接强度可满足成衣水洗、箱包拉扯的使用要求，不会出现日常使用中扣具脱落的情况。设备的电气元件、气动元件均采用标准化安装布局，所有气路、线路都沿型材框架内侧排布，外部做线槽防护，避免长期作业过程中线路、气路被物料剐蹭破损，维护时可直接打开侧部防护板即可接触到所有元件，更换易损件无需拆解整体框架；设备安装时仅需接入220V民用电源与0.5-0.7MPa的压缩空气即可正常运行，无需额外做地基固定，对车间安装条件要求较低，适配多数中小型加工厂的生产环境。
