汽车密封条自动装扣加工设备结构设计

　　在汽车密封零部件生产环节，密封条卡扣装配长期依赖人工逐点对位压装，不仅效率难以匹配整车厂配套的节拍要求，人工操作带来的卡扣漏装、压装深度不一致、密封条基材损伤等问题，一直是密封件生产环节质量管控的痛点。这套自动装扣设备正是针对汽车密封条的卡扣安装工序开发，可直接对接密封条挤出生产线的末端，也可作为独立工位完成裁切后密封条段的装扣作业，适配不同截面规格的三元乙丙、橡塑材质密封条，覆盖车门密封、后备箱密封、前围密封等多类车用密封条的装扣需求。

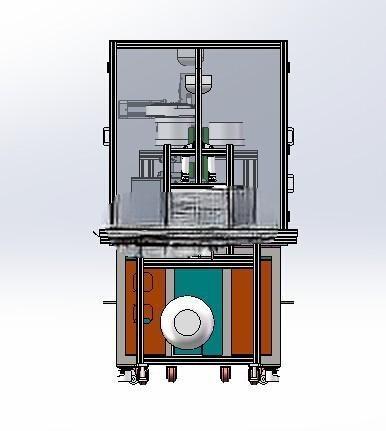

　　设备整体采用铝型材框架搭建外防护，底部配置可调脚轮与固定支撑脚，方便产线布局调整时的移位与调平，整机安装边界控制在长2200mm、宽1400mm、高1900mm范围内，无需额外开挖地基，普通硬化车间地面即可部署，外接气源压力0.5-0.7MPa、单相220V供电即可满足运行条件，无需复杂的公用工程配套。

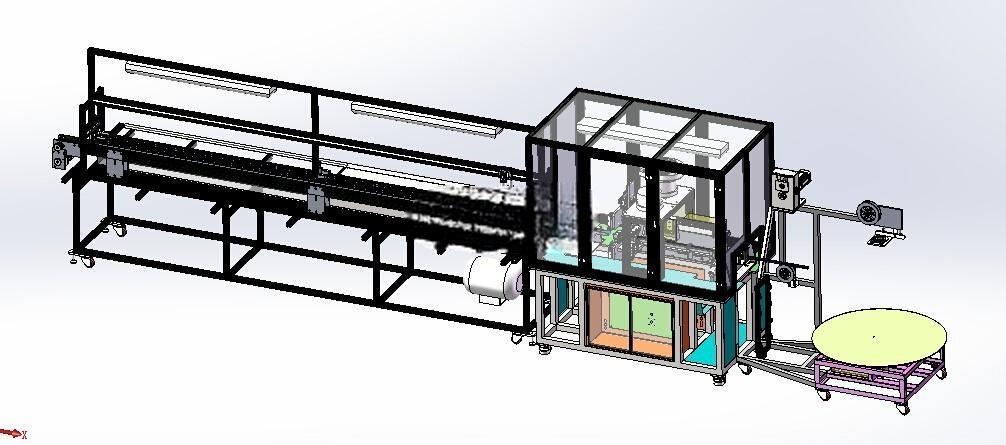

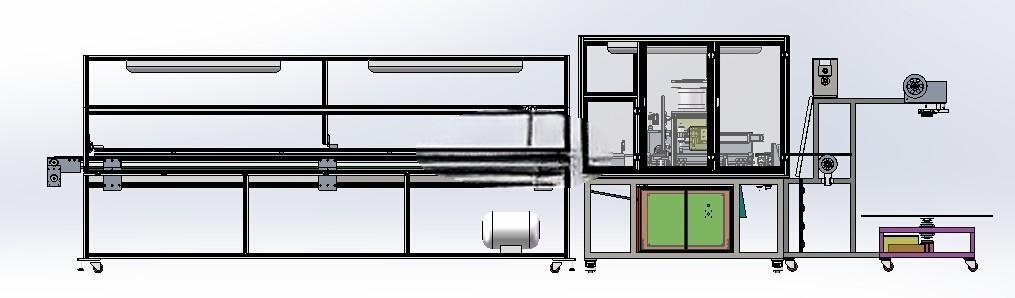

　　从功能模块划分来看，设备核心分为三个功能单元：进料端的自动进料架采用转盘式料卷承载结构，可适配最大外径800mm的密封条卷料，料架配置阻尼张力调节机构，避免送料过程中密封条拉扯变形或松垮偏移，送料路径上设置多组导向轮与校直结构，对卷曲状态的密封条进行平直度校正，保证后续工位的加工基准一致。中部核心加工单元集成了冲孔与装扣两个工位，冲孔机构采用硬质合金冲头，可根据卡扣安装位置的工艺要求，在密封条对应位置冲出定位孔，孔位公差可控制在±0.1mm范围内，避免后续装扣时卡扣偏位；装扣工位采用振动盘自动排序送扣，通过分料机构将单个卡扣精准送至冲孔位置，配合伺服驱动的压装头完成卡扣压装，压装行程与压力可根据不同卡扣规格进行参数调整，压装力实时反馈，避免压力过大压裂密封条基材或压力不足导致卡扣脱落。完成装扣的密封条经定长裁切机构按工艺要求的长度切断，裁切刀采用高速钢材质，切口平整无毛刺，不会损伤密封条表面的涂层。末端的自动收料机构采用皮带输送结构，将加工完成的密封条有序输送至收料台，收料台设置挡料定位结构，方便操作人员批量转运成品。

　　设计过程中充分考虑了不同规格产品的快速换型需求，所有与密封条接触的导向块、冲孔模、压装头均采用快拆结构，更换产品时仅需更换对应工装并调整参数即可完成换型，单批次换型时间可控制在15分钟以内，适配多品种小批量的密封件生产需求。设备的安全防护设计上，运动部件全部设置在防护框架内部，操作面配置安全光栅，人员误入作业区域时设备会自动暂停运行，避免机械伤害；各工位设置异常检测传感器，出现缺料、卡扣不足、冲孔废料堵塞、压装异常等情况时，设备会自动停机并在操作界面提示异常位置，方便运维人员快速排查处理。

　　从结构合理性来看，这套设备的各功能模块布局紧凑，送料路径短，减少了密封条在传输过程中的形变概率，机架底部预留了废料收集通道，冲孔产生的废料可直接通过通道落入下方的废料收集盒，避免废料堆积影响设备运行。传动部件全部采用标准化的伺服电机、直线导轨与滚珠丝杠，零部件通用性强，后期维护更换成本低，适合中小规模的汽车零部件生产车间部署使用，可替代3-4名操作人员的手工作业，装扣位置一致性远高于人工操作，可有效降低后续整车装配环节的密封条卡扣脱落、装配不到位等质量问题。
