波纹管自动送料压紧卡扣安装设备

　　这款设备主要面向流体管路装配场景，适配带波纹结构的柔性油管装配工序，这类波纹管普遍用于液压系统、润滑系统、冷却回路的流体导流环节，在汽车零部件装配、工程机械液压管路预装、通用机械流体组件生产线上都有明确的应用需求，以往这类油管的上料、对位、压紧、装卡扣工序多依赖人工操作，不仅单工位节拍波动大，人工对位的偏差还容易导致卡扣装配不到位、油管密封面错位等问题，直接影响后续管路总成的耐压性能与使用寿命。

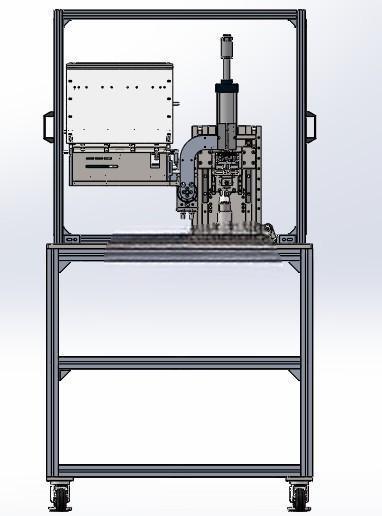

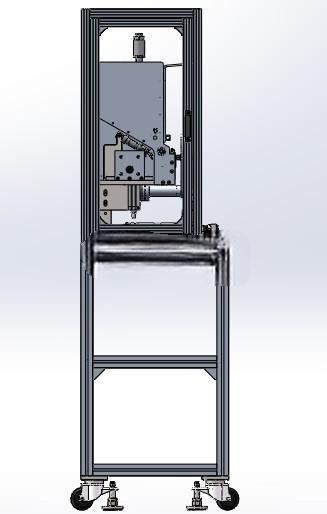

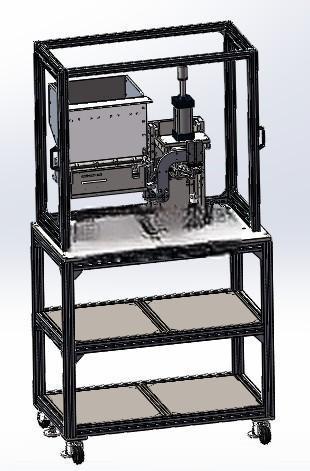

　　从结构布局来看，设备采用分层式铝型材机架设计，底部配置带刹车的万向脚轮，方便产线布局调整时的移位，机架下层预留两层置物空间，可放置备用卡扣、工装配件与日常维护工具，中层为操作安装台面，所有功能执行机构都集成在台面上方的防护框架内，防护框架采用铝型材搭配透明亚克力封板的结构，既可以避免运行过程中人员肢体误入工作区域，也能直观观察内部机构的运行状态，方便日常点检与故障排查。设备整体的安装边界需要预留左右两侧各600mm的维护空间，后侧预留400mm的走线与气路排布空间，台面高度匹配常规流水线作业的850mm人体工程学高度，操作人员无需大幅度弯腰即可完成异常处理与物料补加。

　　功能模块的设计完全匹配波纹管装配的工艺逻辑，首先是自动下管结构，针对波纹管表面有环形波纹、容易卡滞的特点，分拨结构采用带定位槽的拨轮设计，每一次转动的角度经过精确计算，刚好可以有序送出单根油管，避免多根油管同时送出造成的卡料问题，拨轮的槽型尺寸适配对应规格波纹管的外径，不会挤压破坏油管表面的波纹结构。送出的油管会通过自动送管结构输送到压紧工位，送管结构采用带柔性夹持的同步带输送，夹持力可以根据油管的材质硬度调整，既保证输送过程中油管不会移位，也不会夹伤管壁。到达压紧工位后，压紧到位结构会先将油管的端部推到预设的装配基准位置，保证每一根油管的装配尺寸一致性，避免出现长短不一的问题，最后由卡扣安装机构完成卡扣的压装，压装行程配有硬限位，不会因为压力过大压裂卡扣或者损伤油管端部。

　　设计过程中重点考虑了不同规格波纹管的适配性，分拨轮、夹持块、压装头都设计成快换结构，更换不同规格产品时只需要更换对应的几个小件，不需要大规模调整机构位置，设备调试时间可以控制在30分钟以内，适配多品种小批量的生产需求。气路与电路的走线全部在机架型材的槽内排布，台面上方没有明线，既避免生产过程中线缆被机构剐蹭，也方便日常清洁。所有运动副都配置了自润滑轴承，日常维护只需要定期检查气源处理件的积水与紧固件松紧即可，不需要复杂的保养流程。设备的运行节拍可以根据上下游产线的速度调整，单循环最快可以在6秒内完成一根油管的全流程装配，相比人工装配效率提升3倍以上，同时装配一致性远高于人工操作，不会出现漏装卡扣、压装不到位的不良品。

　　在结构刚度设计上，机架的铝型材选型经过承重校核，台面下方加装了横向加强筋，即使长时间连续运行，压装工位也不会出现明显的形变，保证压装精度的稳定性。防护框架的顶部预留了除尘接口，可以对接车间的集中除尘系统，避免压装过程中产生的塑料碎屑散落到设备内部或者车间环境中。操作侧预留了安全光栅的安装位，接入设备的安全回路后，一旦有物体误入工作区域，设备会立即停止运行，保障操作安全。
