多工位可调间距自动钻孔裁切一体设备

　　在长条型五金型材、塑胶条材的批量加工场景里，单孔逐次钻孔的工艺始终存在效率瓶颈，尤其是当工件需要等距或定制间距的多孔同步加工时，反复装夹定位带来的误差累积、单工位加工的节拍浪费，一直是中小零部件加工线需要解决的痛点。这套多工位钻孔裁切设备，正是针对长条类工件一次装夹完成多孔加工、定长裁切的需求设计，适配电子接插件铜排、塑胶密封条、小型铝型材导轨这类需要规则排布孔位的工件加工，在3C配件、门窗五金、汽车密封件的生产线前段工序中，能直接替代传统的台钻逐孔加工+单独裁切的分散工序，减少工件周转次数。

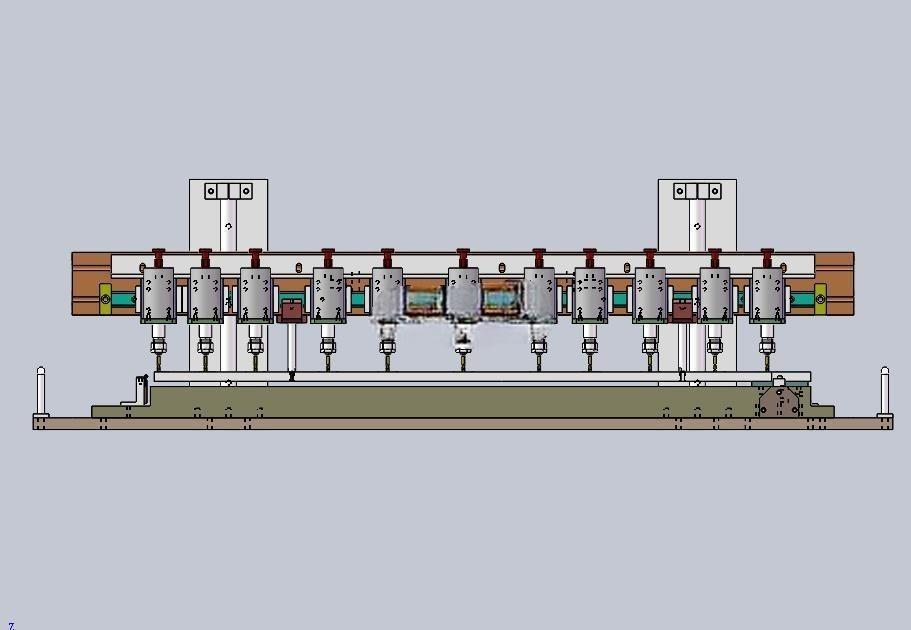

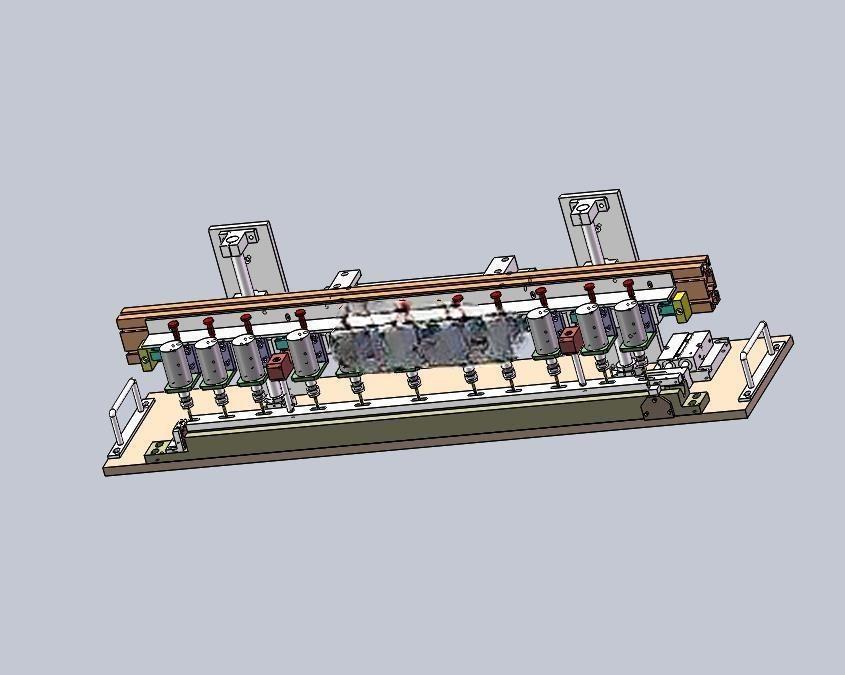

　　设备的核心加工单元采用11组高速钻孔电机并排布置，每组电机对应一个钻孔工位，所有钻孔电机均通过滑块安装在同一根线性导轨上，可根据工件的孔距要求，松开滑块锁紧件调整相邻电机的中心距，调整范围覆盖常见的10mm-100mm孔距需求，调整完成后通过侧面锁紧螺钉固定位置，保证加工过程中电机不会出现位移。每个钻孔主轴的进给采用独立的小型气缸驱动，进给行程可通过气缸尾部的磁性开关位置调整，适配不同厚度工件的钻孔深度需求，避免钻穿下方夹具或者钻孔深度不足的问题。

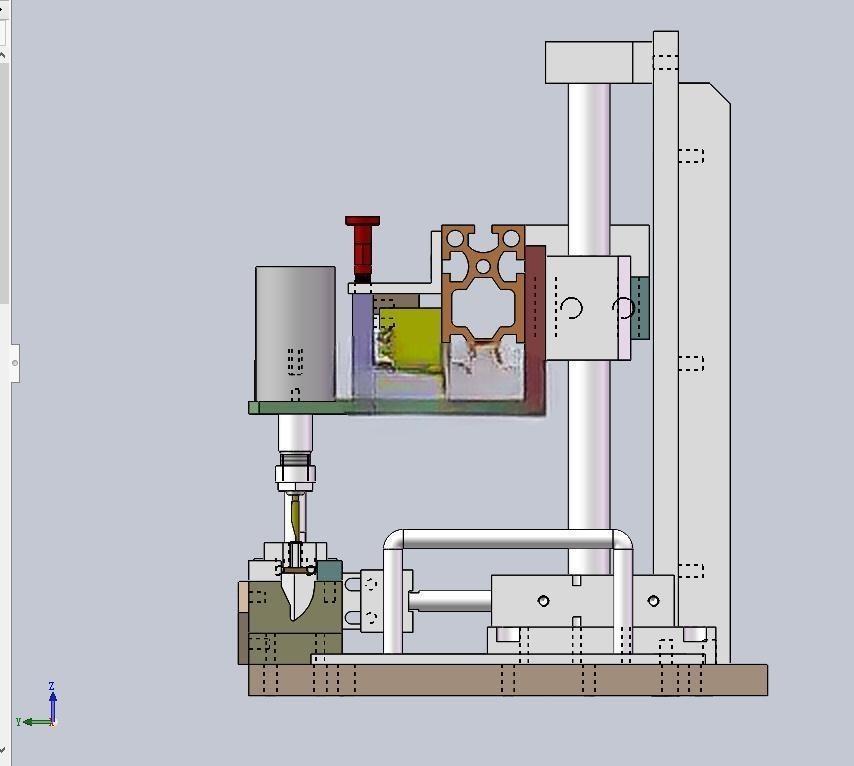

　　工件的定位采用通长型固定夹具，夹具沿设备长度方向布置，型面根据加工工件的截面形状做仿形设计，放入工件后通过侧面的快速夹钳压紧，保证工件在钻孔和裁切过程中不会出现窜动。设备的裁切单元布置在钻孔工位的末端，采用气缸驱动的裁切刀组，当钻孔工序完成后，工件通过伺服送料机构输送到设定长度位置，裁切刀下压完成定长裁切，整个加工循环采用双手启动按钮触发，启动前操作人员需要将工件放置到位并压紧夹具，双手同时按下两侧的启动按钮设备才会运行，避免单按钮误触带来的安全风险，设备启动后钻孔工位按设定顺序依次完成进给钻孔、退回动作，全部钻孔完成后送料机构动作，到达裁切位置后裁切刀完成切断，加工完成的工件落入末端收料槽。

　　从安装边界来看，设备整体采用方通焊接机架作为底座，机架底部设置可调脚杯，可适应车间地面的不平整情况，调整设备水平度；设备总长度根据钻孔工位的排布和裁切行程设计，宽度方向预留了电机调整的操作空间，高度方向符合人工上下料的操作高度，不需要额外搭建操作平台。电气控制元件全部布置在机架侧面的电气仓内，布线沿机架内部的线槽走管，外部走线采用拖链防护，避免钻孔产生的切屑刮伤线缆，设备的气源处理三联件布置在机架侧方，方便操作人员日常检查油位、调整工作气压。

　　设计过程中针对钻孔排屑的问题，在每个钻孔工位的下方都设置了切屑导流斜面，钻孔产生的金属切屑或者塑胶碎屑会沿斜面落入设备下方的抽拉式集屑盒，日常清理时只需要抽出集屑盒倾倒即可，不需要拆解设备部件。钻孔电机的选型根据常见加工材料的孔径需求确定，针对不同材质的加工，只需要更换对应规格的钻夹头和钻头即可，不需要改动整体结构。送料机构的滚轮采用包胶设计，避免输送过程中刮伤工件表面，送料长度可通过触摸屏参数直接设置，适配不同长度规格的成品工件需求。

　　这套设备的结构设计充分考虑了小批量多规格生产的切换需求，孔距调整不需要更换任何工装，只需要调整电机在导轨上的位置即可完成换型，相比专用的固定孔距钻孔设备，适配的工件规格范围更广，对于多品种小批量的加工车间来说，能减少专用设备的投入成本，同时相比人工操作的单工位钻床，加工效率提升明显，也能避免人工定位带来的孔位误差，保证同批次工件的孔位一致性。
