发动机罩前密封条打孔裁断一体设备

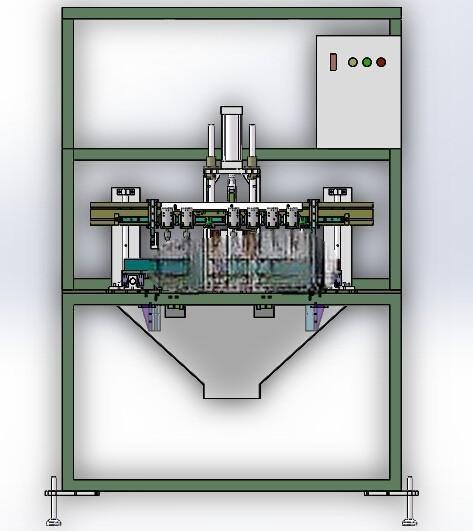

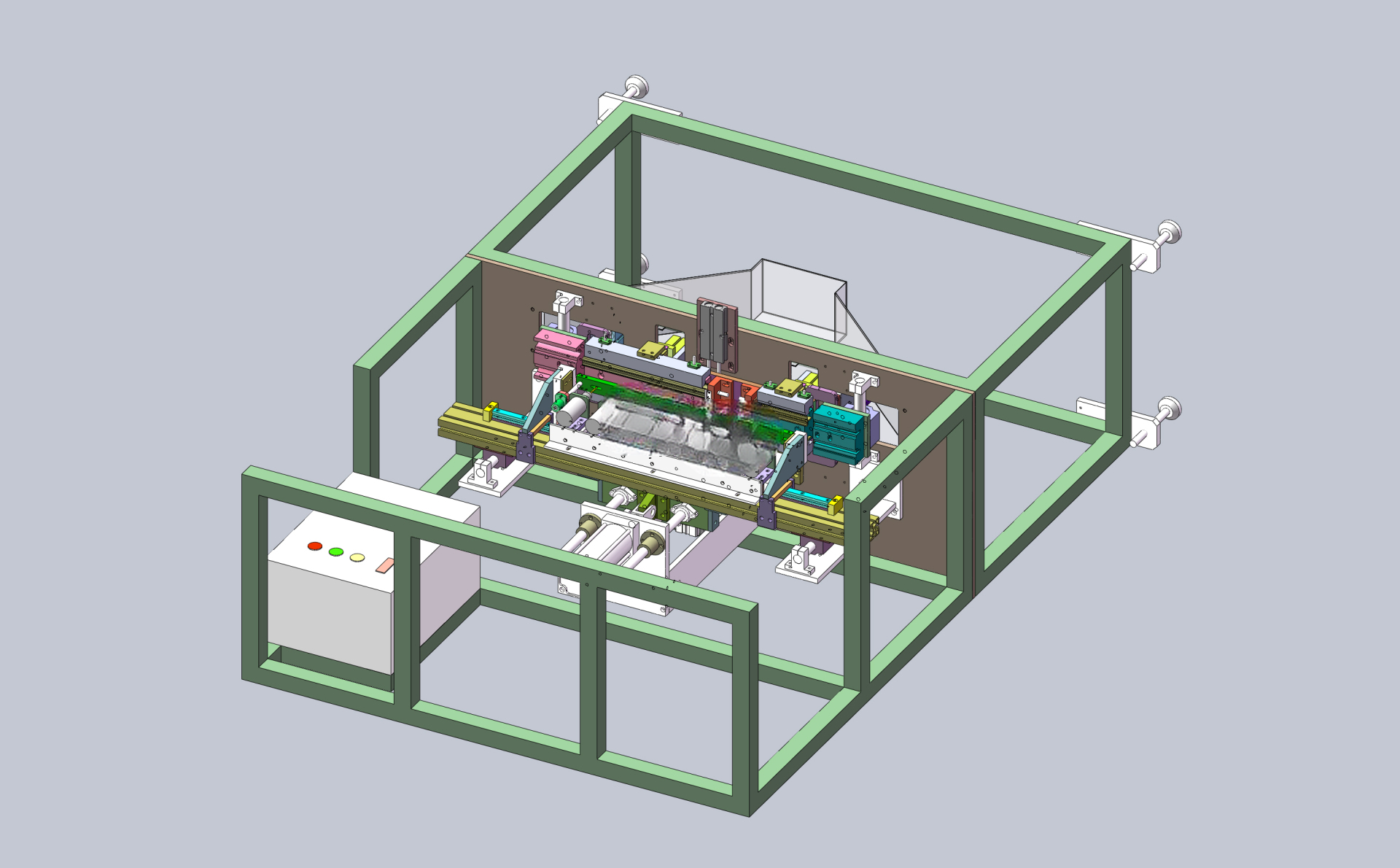

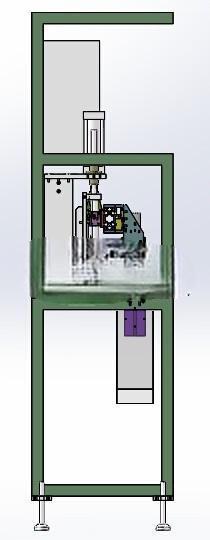

　　在汽车密封零部件生产环节，发动机罩前密封条的后段加工长期存在工序分散、孔位精度波动大、裁断面一致性差的痛点，这套打孔裁断一体设备正是针对该类密封条的量产加工需求开发，直接对接密封条挤出生产线的末端出料工位，完成定长输送后的在线打孔与两端裁断作业，省去传统工序间的周转搬运、多次装夹定位的辅助时间，适配多规格同类型密封条的批量生产场景。设备整体采用框架式立式布局，主体承载框架采用标准工业铝型材搭配钢板焊接连接件拼装而成，安装时需预留长1800mm、宽1200mm、高1600mm的地面操作空间，设备底部配置可调式支撑脚杯，可适配车间地面0-15mm的高度差调整，进料端对接挤出线出料导槽的高度可在850mm-1000mm范围内调节，能匹配不同线体的出料高度，无需额外搭建过渡接驳台。

　　核心打孔单元采用高速电机直连钻轴的结构设计，电机的安装座开设长圆形调节腰孔，可根据不同型号密封条的孔位设计要求，沿密封条输送方向调整电机安装位置，实现打孔间距的无级调节，调节范围覆盖50mm-600mm，钻轴配套快换式夹头，可根据密封条的孔径要求更换对应规格的钻孔针，钻孔针采用硬质合金材质，针对橡胶类密封件的切削特性做了刃口抛光处理，打孔过程无粘胶、毛边过大的问题，打孔工位下方配置废料收集溜槽，打孔产生的橡胶废屑可直接沿溜槽落入下方收集盒，避免废屑堆积在输送轨道上影响密封条定位精度。

　　两端裁断单元采用气缸驱动刀片冲切的结构，左右两个裁断气缸分别安装在输送轨道的末端两侧，刀片采用定制的高速钢薄刃刀片，刃口角度针对橡胶材质的剪切特性优化为22度，冲切时气缸下行速度通过节流阀调整至0.2m/s，既保证裁断面平整无拉扯毛边，又避免速度过快导致刀片崩口，裁断工位配置定位挡块，挡块位置可根据密封条的总长要求调整，适配长度范围300mm-1200mm的密封条加工，当密封条输送至设定长度时，定位挡块伸出触发到位信号，裁断气缸依次动作完成两端裁切，裁切完成后挡块缩回，加工完成的密封条沿出料导槽滑入成品收集箱。

　　设备的输送单元采用同步带搭配侧面定位导条的结构，导条间距可根据密封条的截面宽度调整，适配宽度10mm-60mm的不同截面密封条，输送速度可通过调速旋钮在0-15m/min范围内调节，匹配前端挤出线的生产速度，输送过程中配置压料轮，压料轮采用软质聚氨酯材质，压力通过弹簧调节，既保证输送过程中密封条不打滑、不偏移，又不会压伤密封条表面的发泡层。整套设备的结构设计充分考虑了量产场景下的维护便利性，钻轴、气缸、输送电机等易维护部件均布置在设备外侧的易操作位置，日常更换钻针、刀片无需拆解设备主体框架，各调节位置均标注有清晰的刻度标尺，换型调整时可直接参照刻度快速定位，减少换型调试时间。从结构设计逻辑来看，这套设备没有采用复杂的多轴联动结构，全部动作采用逻辑简单的气动与普通电机配合实现，故障率低，对车间维护人员的技术要求不高，适合中小型汽车零部件加工厂的生产场景，设备上预留的多个安装调节位，也为后续扩展加工其他类型的橡胶密封件产品预留了改造空间，无需重新制作主体框架即可通过更换部分夹具、调整部件位置适配新的产品加工需求。
