带脚轮框架式圆形钣金对位输送台

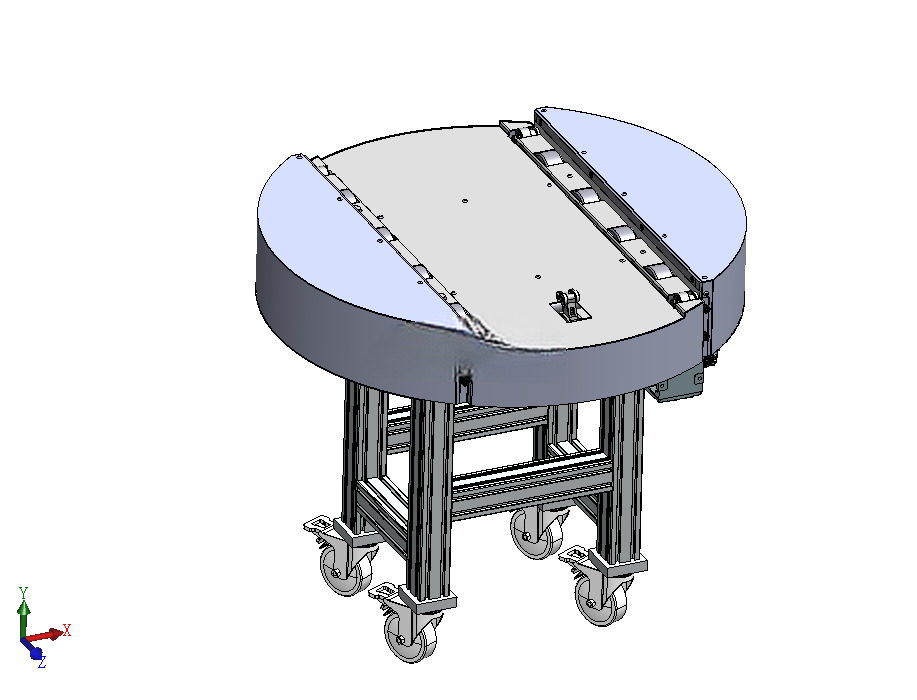

　　这款圆形钣金对位输送设备，主要面向中小型五金冲压、钣金加工车间的工序间物料流转场景设计，适配多台冲床、折弯机排布间距紧凑的产线布局，可作为单机加工工位的中转接驳台，也可嵌入短距离环形产线完成工件的转向、对位输送，解决常规直线输送机无法适配工位转角、工件上料前需人工对位的痛点。设备整体采用框架式承载结构，机架主体选用工业铝型材拼装搭建，无需复杂焊接工序，后期调整机架高度、拓展侧边安装位时仅需更换对应长度的型材或加装T型螺母即可完成改造，适配不同高度的加工设备对接需求。底部配置四只带刹车的万向脚轮，单脚轮额定承载满足整台设备加满载工件的承重要求，日常转产挪动设备时无需借助叉车等辅助工具，两名操作人员即可推动设备完成工位移位，脚轮踩下刹车后可牢牢固定在地面，避免输送过程中设备移位导致的对接偏差。

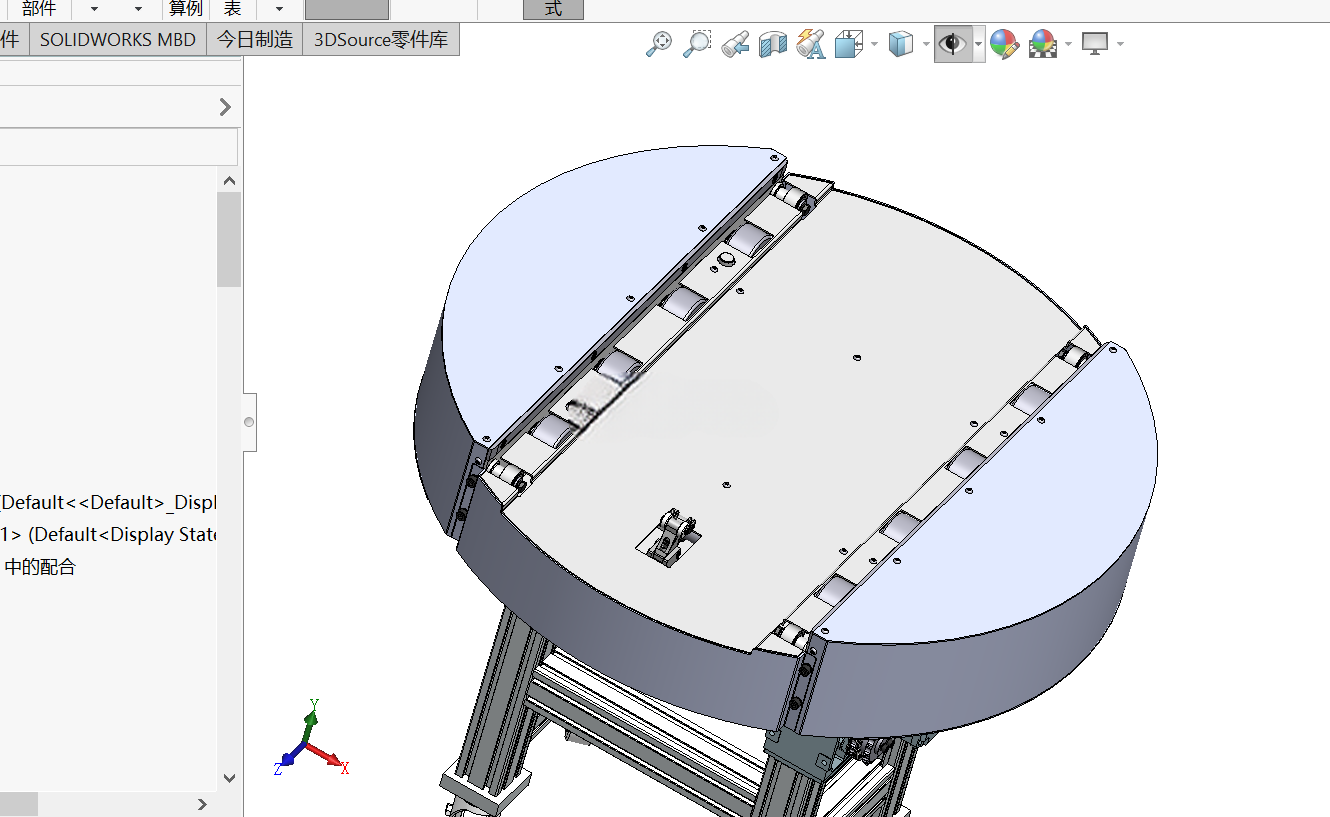

　　设备的输送工作面为圆形结构设计，台面主体采用钣金折弯焊接成型，表面做喷塑耐磨处理，可承载常规厚度的钣金冲压件、小型机加工零件，圆形台面的两侧设置可调式导向挡边，挡边通过腰型孔与台面主体连接，可根据输送工件的外形尺寸调整两侧挡边的间距，适配宽度在一定范围内的不同规格工件输送，避免工件在输送过程中偏移掉落。台面中部设置有对位定位组件，可根据工件的定位孔位或外形轮廓调整定位块的安装位置，当工件输送至台面指定位置时，定位组件可对工件进行自动对中定位，确保工件的位置精度满足后续机械手取料、人工上料或下一工位加工的位置要求，省去人工反复调整工件位置的步骤，有效缩短单工序的辅助作业时间。

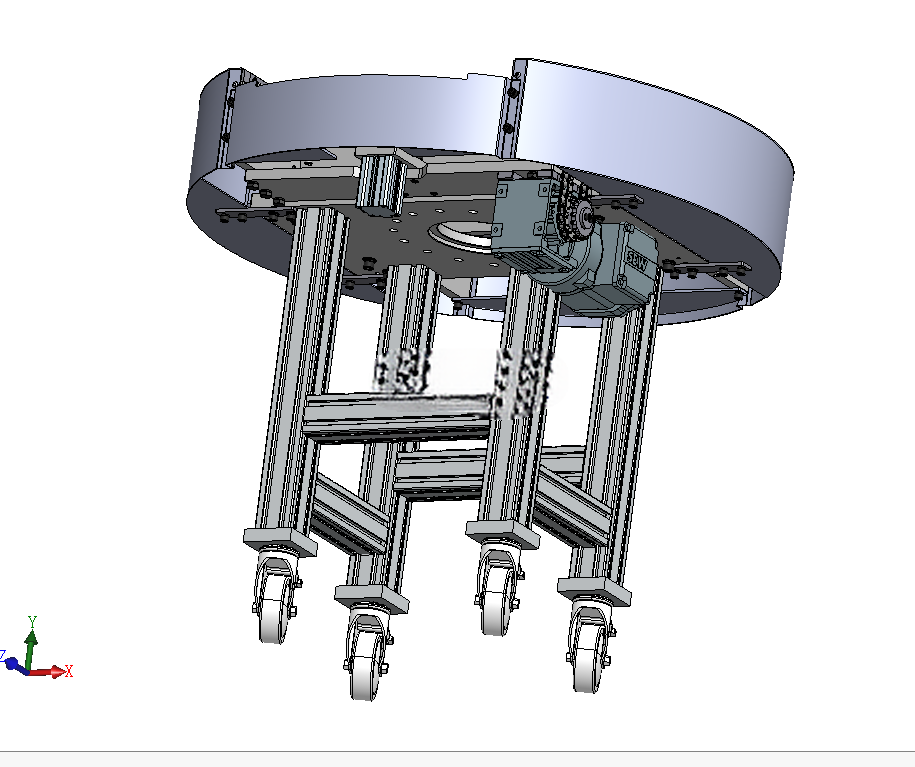

　　从设计思路来看，这款设备优先考虑了车间现场的改造适配性，没有采用一体化焊接机架的方案，全部采用模块化拼装结构，所有零部件均可单独拆卸更换，后期维护时仅需更换磨损的对应部件即可，无需整体拆解设备。台面的驱动组件隐藏安装在圆形台面的下方，不占用台面上方的操作空间，同时避免车间内的金属碎屑、切削液落入驱动机构内部造成部件卡滞，驱动部分采用常规的减速电机搭配传动辊的结构，传动辊的安装座同样设置有调节腰孔，可通过调整安装座位置张紧传动带，日常维护保养无需复杂的专用工具。

　　安装边界方面，设备整体占地为圆形投影范围，机架底部的铝型材框架尺寸略小于台面直径，安装时仅需预留出台面直径加上两侧操作空间的区域即可，无需额外预留大面积的检修通道，设备的电源接口设置在机架侧面的下部位置，接线时可从地面走线槽直接引接电源，避免走线横跨车间通道造成安全隐患。设备的工作台面高度可通过调整铝型材脚杯的伸出长度进行微调，即使地面存在一定的高度差，也可通过脚杯调整保证台面处于水平状态，避免工件输送过程中出现滑移偏移。在实际应用中，这款设备可对接冲床出料口承接完成冲压的钣金件，通过台面的导向挡边将工件引导至对位区域，完成定位后可由人工取走进行下一工序加工，也可搭配小型机械手完成自动取放料，适配小批量多品种的钣金加工产线的柔性生产需求，相比常规的直线皮带输送机，圆形结构可更好地适配车间内的转角工位布局，减少产线占用的车间面积，同时自带的对位功能可降低人工操作的劳动强度，减少因工件对位不准导致的加工不良问题。设备的所有钣金件均采用折弯成型工艺，加工难度低，普通钣金加工厂即可完成所有结构件的加工，装配时仅需按照装配关系锁紧对应螺栓即可完成整机组装，无需复杂的调试工序，组装完成后仅需调整导向挡边间距、定位块位置即可适配对应的工件生产需求。
