带视觉检测功能的切纸送纸输送设备

　　设备主体采用皮带式输送结构作为纸张承载输送的核心载体，输送面采用哑光黑色平皮带，避免皮带表面反光对视觉检测单元的成像造成干扰，皮带两侧设置有限位挡边，可根据待加工纸张的幅面调整挡边间距，适配不同规格的铜版纸、卡纸、瓦楞原纸的输送需求，输送驱动端采用侧装式减速电机直连驱动辊的结构，省去了链传动带来的间隙误差，保证输送速度的稳定性，避免纸张在输送过程中出现打滑、偏移的问题。在印刷包装、纸品加工的连续生产环节中，纸张输送环节的不合格品拦截一直是影响成品良率的关键节点，传统送纸设备仅能完成纸张的定向输送，无法在输送过程中同步完成纸张外观、折角、破损、印刷对位偏差的在线检测，往往需要在后道工序增设人工检验工位，不仅占用产线空间，也容易因为人工疲劳出现漏检、错检的问题，这款集成视觉检测单元的切纸送纸设备，正是针对这一产线痛点完成的结构设计。

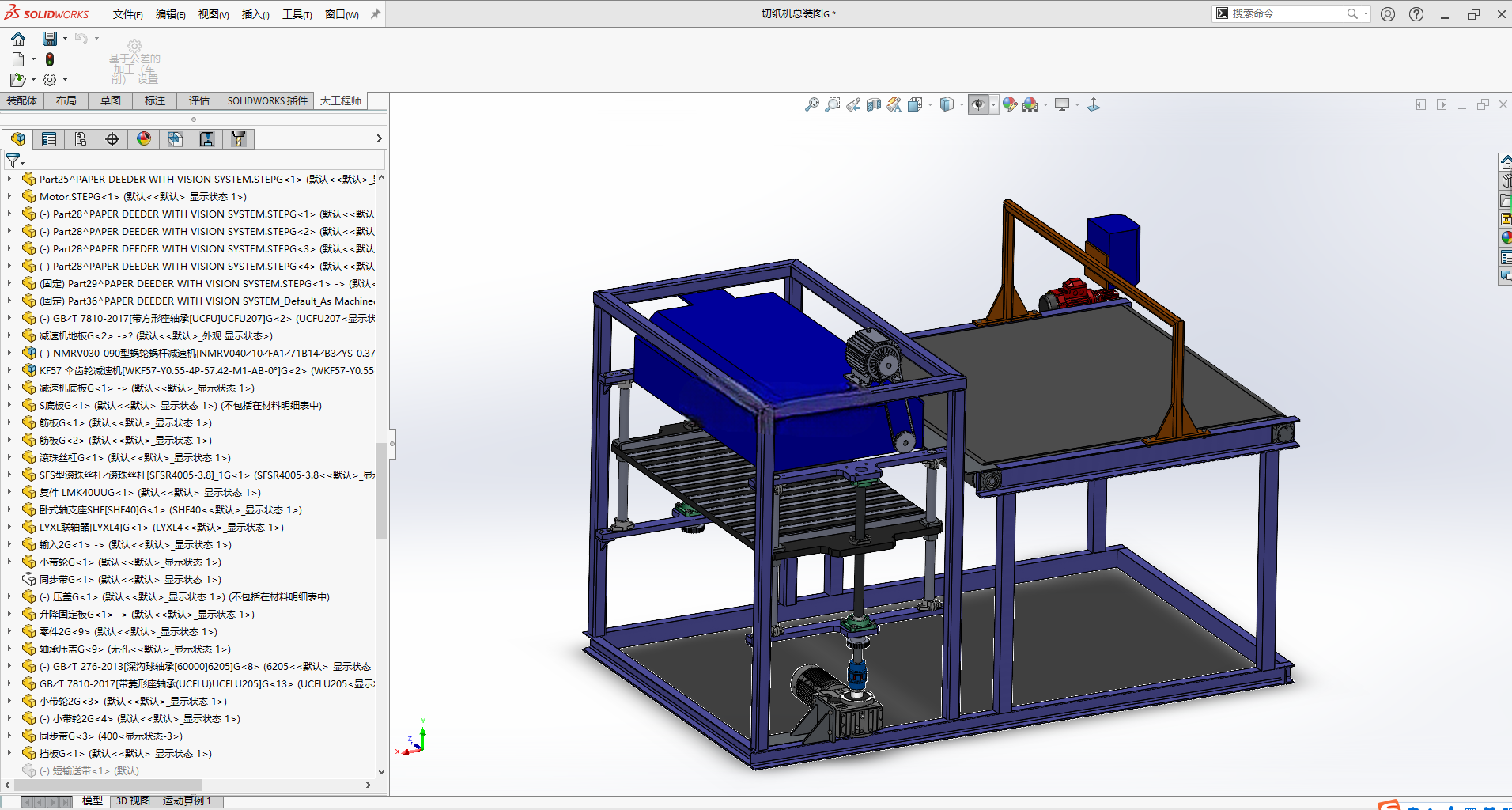

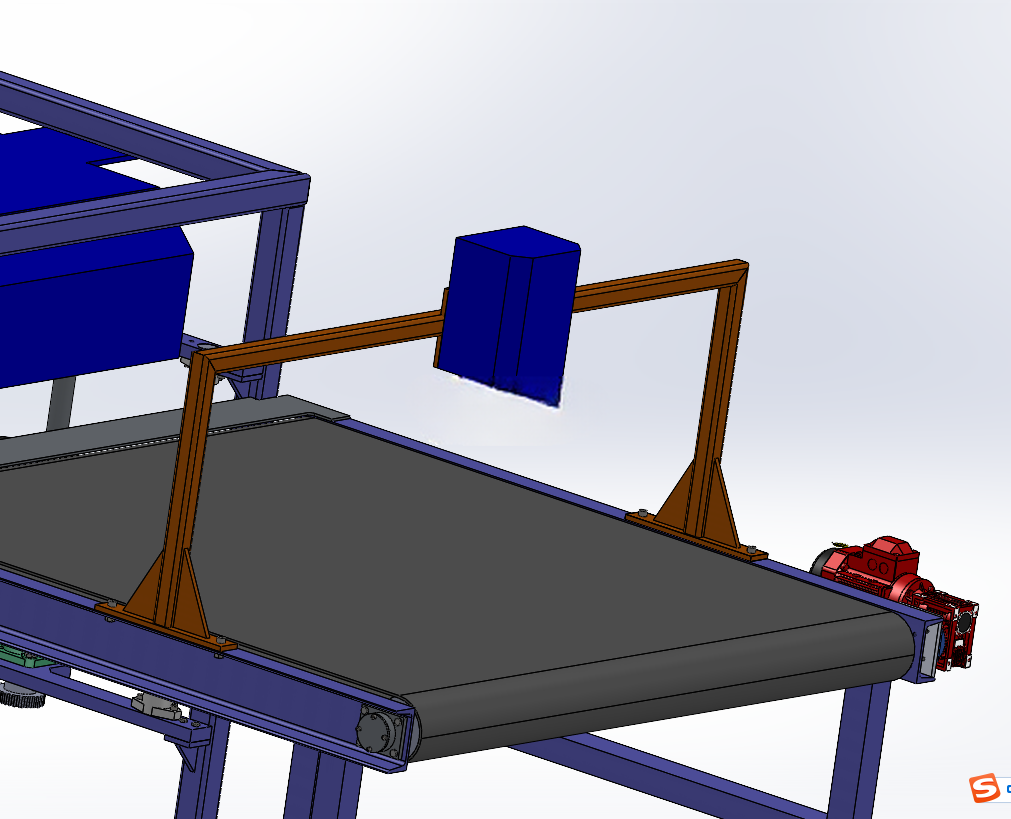

　　横跨在输送线上方的门型支架是视觉检测单元的安装载体，支架采用型钢焊接成型，底部通过三角加强筋与输送机架侧边连接，保证支架的整体刚性，避免设备运行过程中因为振动导致视觉检测相机出现成像模糊、拍摄位置偏移的问题，支架上预留有通用安装孔位，可根据检测需求调整视觉相机、光源的安装高度与横向位置，适配不同检测精度、不同幅面纸张的检测需求，视觉单元的检测范围可完全覆盖输送皮带的有效幅宽，在纸张匀速通过检测区域时，可实时采集纸张表面的图像信息，同步完成折痕、缺角、污渍、印刷偏位等不合格项的判定，检测到不合格品时可联动后道的剔除机构完成不良品的在线分流，无需停机处理。

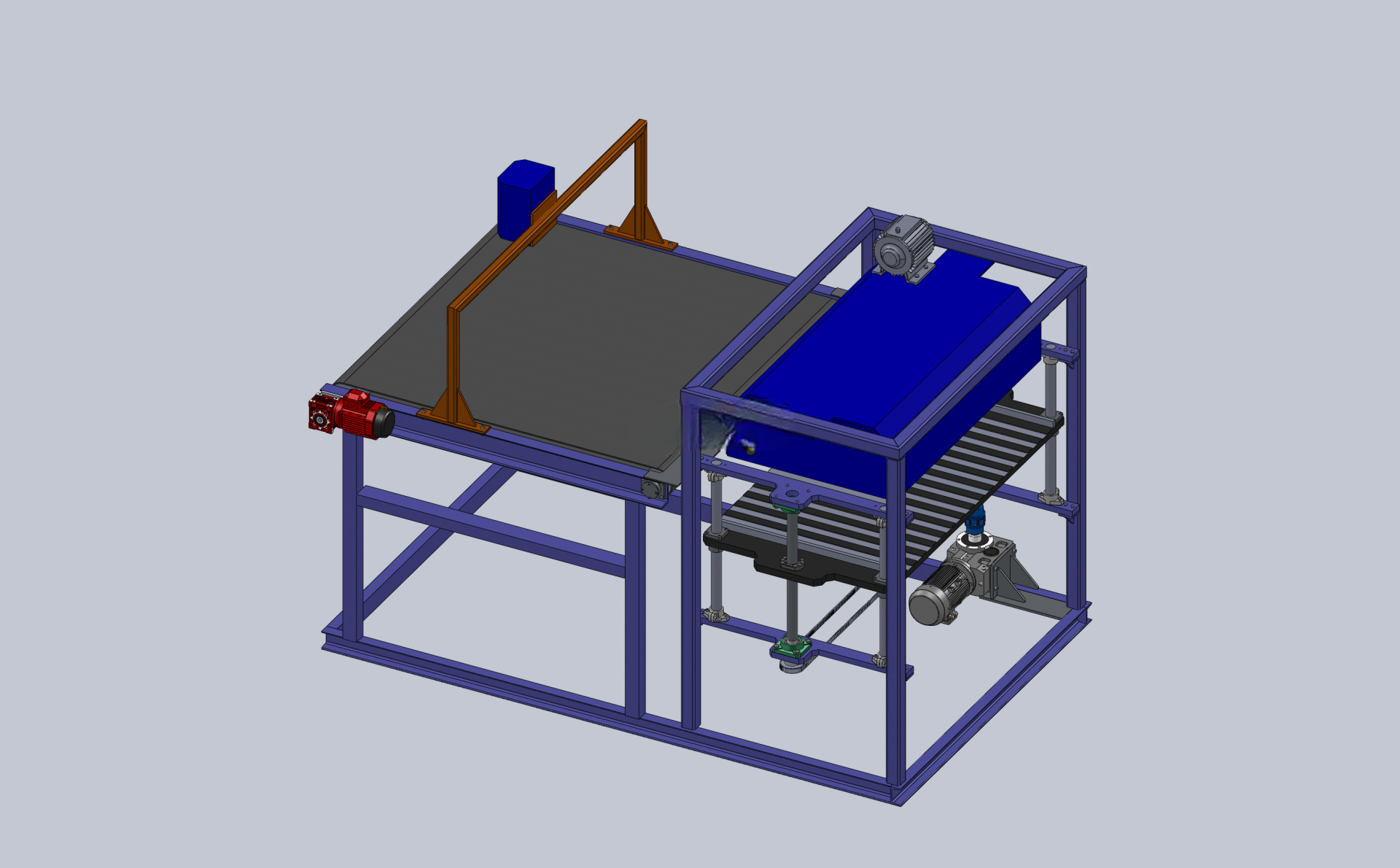

　　设备的机架主体采用工业铝型材与方钢组合焊接的结构，底部设置有可调脚杯，可根据现场地面的平整度调整设备的整体水平度，同时抵消部分运行振动，设备的进料端可对接前道的切纸机、印刷机出料口，出料端可对接收纸机构、后续加工工位，整体安装边界可根据产线的现有布局调整输送段的长度，无需对现有产线做大规模改造即可完成对接。设计过程中针对视觉检测的成像需求做了专项的结构优化，门型支架的安装位置避开了输送驱动端的振动源，同时在视觉单元的安装位置预留了光源安装位，可根据不同纸张的表面特性选配同轴光源、条形光源，保证成像的清晰度，输送辊的排布采用等间距密排结构，避免薄型纸张在输送过程中出现下垂、褶皱的问题，皮带张紧机构采用侧边螺杆调节结构，可在设备不停机的状态下快速调整皮带张紧度，降低日常维护的难度。

　　从实际应用的角度来看，这款设备可直接嵌入纸品加工的连续产线中，替代传统的人工检验工位，在完成纸张平稳输送的同时实现在线全检，相比传统的分体式输送加检测的结构，集成式的设计减少了设备之间的对接误差，整体占用的产线空间更小，设备的输送速度可根据前道设备的加工速度做无级调整，保证产线的节拍匹配，视觉检测单元的参数可根据不同的产品检测需求做快速调整，无需更换机械结构即可适配多品类纸品的生产检测需求。设备的侧边预留有电气元件的安装线槽，所有传感器、驱动电机的布线均可通过机架内部的线槽完成排布，避免线缆外露造成的生产安全隐患，同时也方便后期的线路维护与故障排查，输送皮带的下方设置有接屑盘，可收集纸张输送过程中掉落的纸屑，减少日常清洁的工作量，接屑盘采用抽拉式结构，无需拆解设备即可完成清理。
