制袋配套冲气式气动打孔设备结构

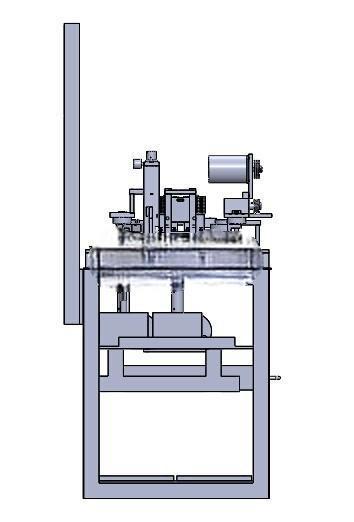

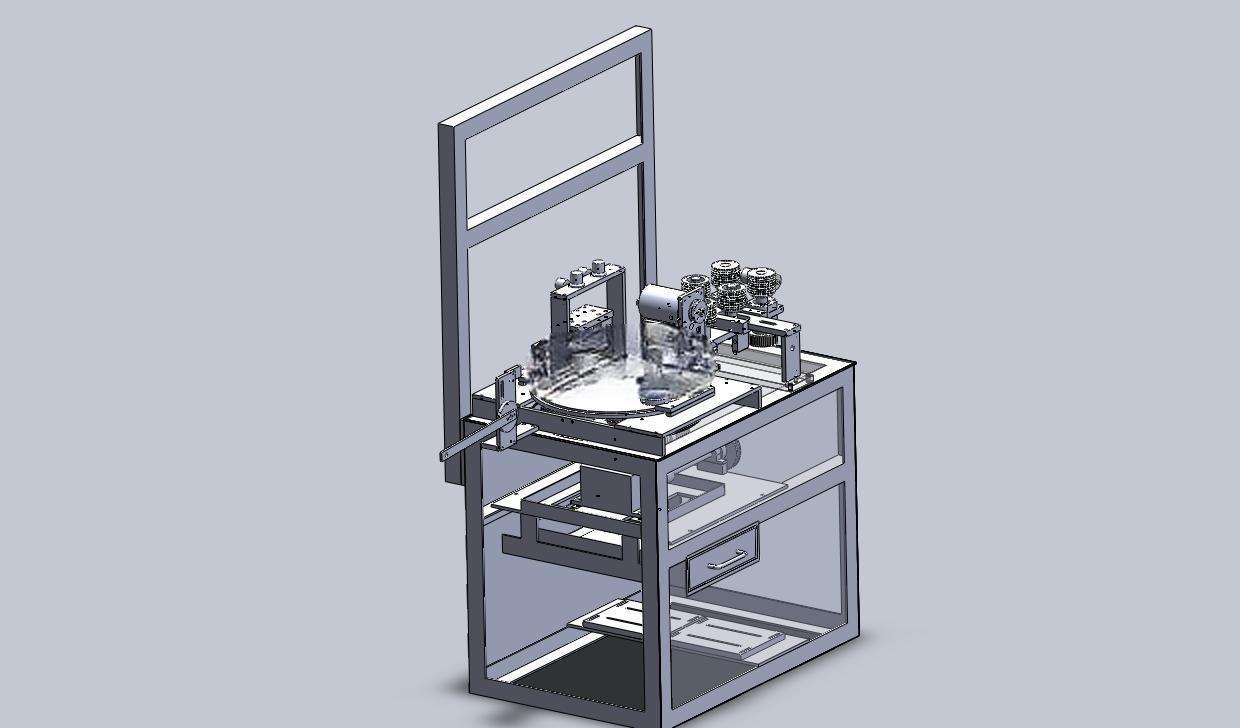

　　这款冲气式打孔结构，是软包装制袋生产线里的配套工位单元，主要对接连续运行的制袋设备，完成塑料袋、薄型纸品的在线冲孔作业，适配软包装生产线上连续送料的加工节奏，不需要单独安排人工上下料工位，能直接嵌入现有制袋产线的机架段，和送料、热封、裁切工位的节拍匹配。从结构布局来看，设备采用方通焊接的框架式机身作为承载基础，上层为冲孔执行工位，下层预留电气阀组与走线空间，机架底部设置可调脚杯，可根据产线实际对接高度调整整机水平与安装高度，适配不同规格制袋机的出料高度差。

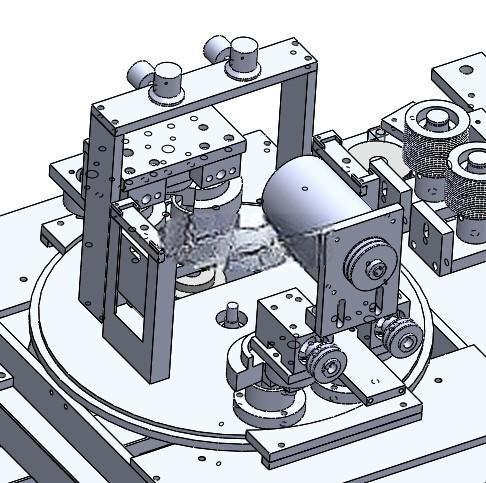

　　冲孔执行端采用气动驱动逻辑，由制袋设备的主控系统输出触发信号，控制电磁阀换向驱动气缸动作，带动冲孔凸模完成下压冲孔、复位回程的动作循环，动作响应速度可匹配最高每分钟120次的冲切节拍，满足常规中速制袋线的生产需求。工位上设置了可调节的定位挡料结构，可根据待加工材料的宽度、冲孔位置要求调整挡块位置，冲孔位置的调节范围覆盖常规塑料袋的挂孔、易撕孔、透气孔的位置需求，不需要额外更换工装就能完成不同孔位的快速切换。转盘式承料结构的设计，可配合连续送料的节奏，在材料步进间隙完成冲孔动作，避免材料拉扯导致的孔位变形、毛边问题，承料台面设置了可拆卸的凹模衬板，磨损后可单独更换，不需要整体更换承料平台，降低后期维护成本。

　　机架上层的后方设置了防护挡板，避免冲孔过程中产生的碎屑飞溅，同时预留了传感器安装位，可加装缺料检测、冲孔到位检测元件，接入产线的异常停机逻辑，出现卡料、冲孔不到位的情况时能及时触发停机信号，避免批量废品产生。气路布局采用阀组就近安装的设计，电磁阀组固定在冲孔工位的侧方支架上，缩短气路路径，减少气缸动作的响应延迟，气路接头全部采用快插式结构，后期维护更换气管时不需要复杂的拆装操作。设备的安装边界方面，整机宽度适配常规600型、800型制袋机的机架宽度，不需要对原有制袋机的机架做大规模改造，通过螺栓连接即可完成固定，进料端和出料端分别设置了导料杆，保证材料进入冲孔工位时的平整度，避免材料褶皱导致的冲孔位置偏移。

　　从设计逻辑上，这款结构没有采用复杂的机械传动结构，全部执行动作依靠气动元件完成，结构简单可靠，对使用现场的维护要求低，常规工厂的机修人员即可完成日常调试与易损件更换，冲孔凸模采用标准快换结构，更换不同孔径的凸模只需要松开锁紧螺丝即可完成，适配不同规格的冲孔需求。在实际应用场景中，除了配套制袋机使用，也可单独作为小型冲孔设备，对接分切机、纸品加工设备的出料端，完成薄型柔性材料的冲孔加工，冲孔过程中依靠气压提供冲压力，冲切力稳定，冲孔边缘整齐无毛刺，不需要后续的毛边修整工序。机身的下层框架预留了抽屉式储物空间，可放置备用的凸模、凹模衬板以及维护工具，方便现场操作人员快速取用，整体结构的受力经过校核，方通框架的刚性满足连续高速冲孔的受力要求，长时间运行不会出现机架变形导致的冲孔精度下降问题。
