非金属软质材料专用冲孔裁断一体机

　　在包装辅料、塑胶软片、薄型绝缘件等低硬度非金属制品的批量加工场景里，传统单工序冲孔、裁切分开作业的模式，往往会因为二次装夹定位产生尺寸偏差，尤其是针对定长加工的条料类产品，反复转运、对位的过程不仅会拉长单件加工节拍，还容易出现孔位偏移、裁断面斜口等不良品。这套专用冲孔裁断设备，就是针对这类加工痛点做的定向结构设计，把冲孔和定长裁断两个工序整合到同一台机架上，一次上料即可完成单段产品的全部加工动作，省去中间转序的对位环节。

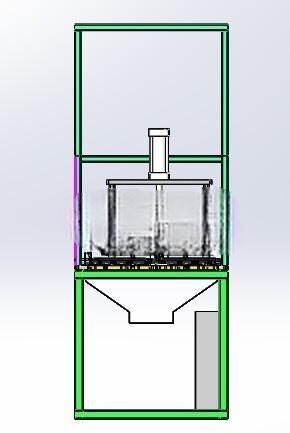

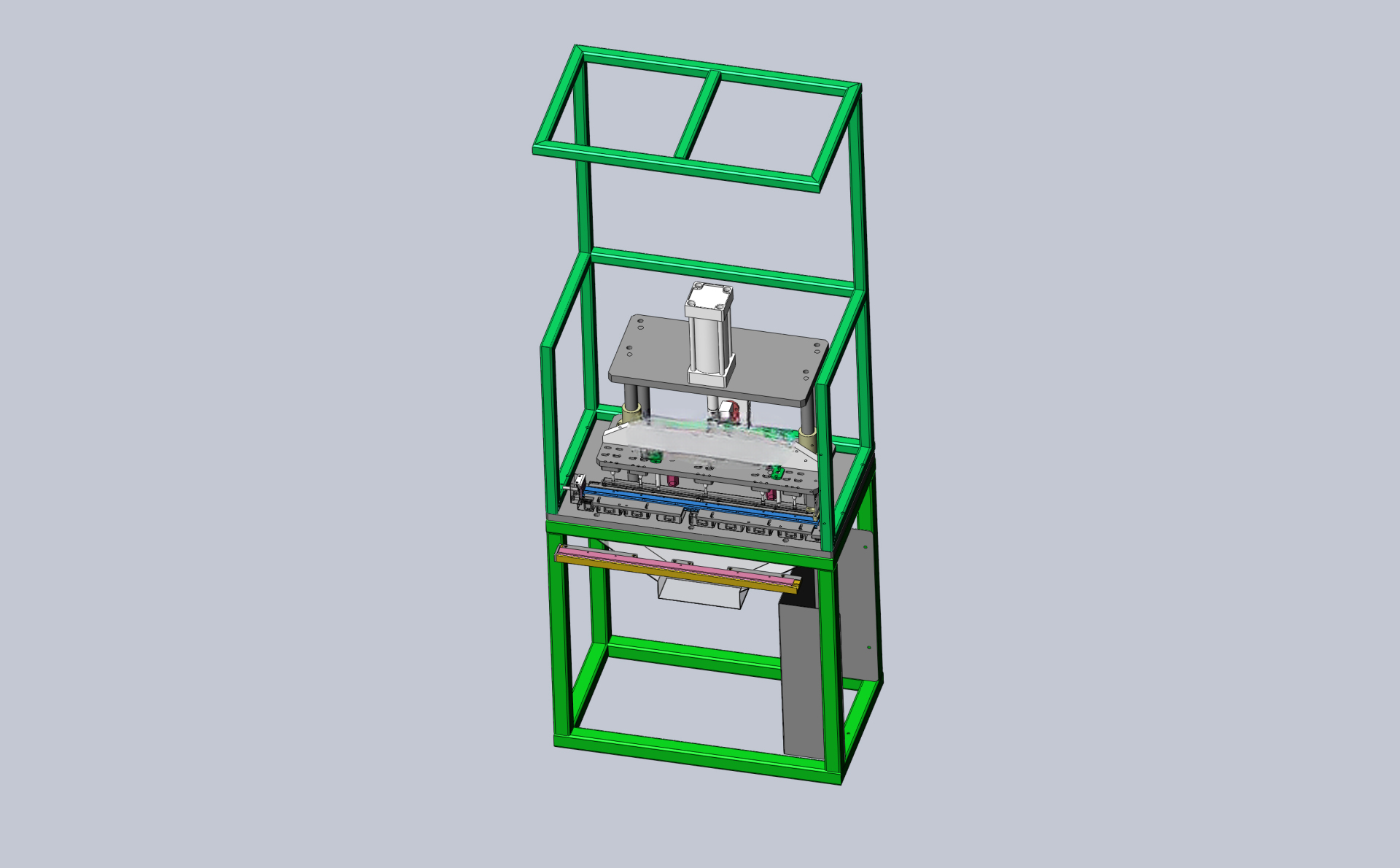

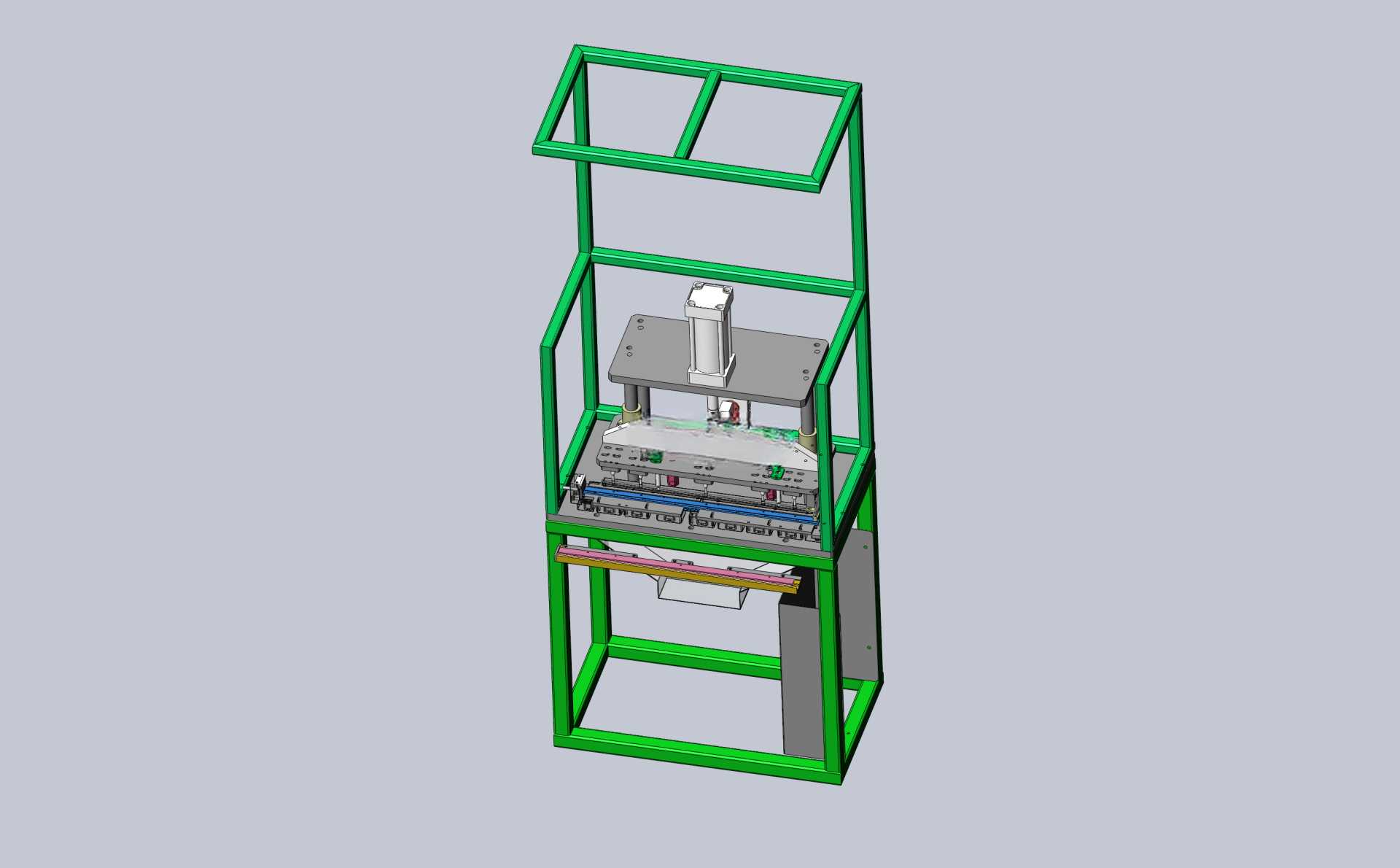

　　从结构布局来看，设备采用立式框架式铝型材搭建主体支撑，底部为封闭的柜体结构，既可以容纳气动控制元件、废料收集盒，也能作为整个设备的配重基座，避免冲压动作带来的整机晃动，柜体上方的操作台面预留了工件输送的水平通道，进料侧设置可调式定位挡边，可根据待加工料带的宽度调整挡边间距，适配宽度在50-300mm范围内的卷料或条料上料。冲孔单元采用立式气缸直连凹凸模的结构，上模固定在气缸活塞杆端部的模座上，下模嵌装在操作台面的安装槽内，模座两侧设置线性导柱做运动导向，避免气缸下行过程中出现偏载，保证凸模和凹模的同轴度控制在0.02mm以内，冲切刃口做了15度的斜角处理，针对软质材料冲切时不会出现粘料、毛边过大的问题。

　　在冲孔工位的出料侧，对称安装了两片裁切刀片，刀片的安装位置可根据产品需要的长度做前后调整，调整范围覆盖100-500mm的定长需求，当料带输送到设定长度后，定位机构会先压紧料带端部，随后冲孔工位先完成冲孔动作，气缸回程到位后触发裁切刀片的动作信号，两片刀片做对向剪切，把加工完成的单段产品从料带上切断，成品顺着台面的斜槽滑落到成品收集盒内。整个设备的动作逻辑采用纯气动控制，操作台面上设置双手启动按钮和紧急停止按钮，操作人员只需要把料带从进料侧送入，触碰到定位传感器后即可触发自动加工循环，不需要反复对位测量，单工位的操作节拍可以控制在3秒/件，相比传统分工序加工的模式效率提升60%以上。

　　设计过程中特意把冲孔和裁切的动作做了时序差设置，冲孔动作完成、凸模完全退出料带后才会触发裁切动作，避免两个动作同时进行带来的料带拉扯变形，同时在模座下方设置了废料漏孔，冲孔产生的圆形废料会直接通过漏孔落入底部的废料收集盒，不需要人工频繁清理台面上的废料。设备的整体安装占地尺寸控制在长800mm、宽600mm、高1200mm范围内，不需要做特殊的地基固定，放置在水平的车间地面上即可投入使用，气源接口设置在设备背部的柜体侧面，接入0.5-0.7MPa的压缩空气即可运行，不需要额外配置液压站，后期维护只需要定期给导柱加注润滑脂、检查刃口磨损情况即可，针对小批量多规格的软质产品加工场景，只需要更换对应孔径的凹凸模、调整刀片的安装位置，就能快速切换加工规格，不需要对整机结构做大的改动。考虑到软质材料加工过程中容易出现静电吸附碎屑的问题，在冲孔工位的侧方还预留了吹气嘴的安装位，可以接入低压压缩空气把附着在台面上的细小碎屑吹入废料通道，避免碎屑卡在刃口位置影响冲切质量。整个设备的操作高度设置在距离地面900mm的位置，符合人工站立操作的人体工程学要求，长时间作业也不容易产生疲劳，机架外侧的防护栏采用透明亚克力板制作，既可以观察内部的加工状态，也能避免操作过程中肢体误入加工区域带来的安全风险。
