带视觉检测的桌面式抓取机械手工作站

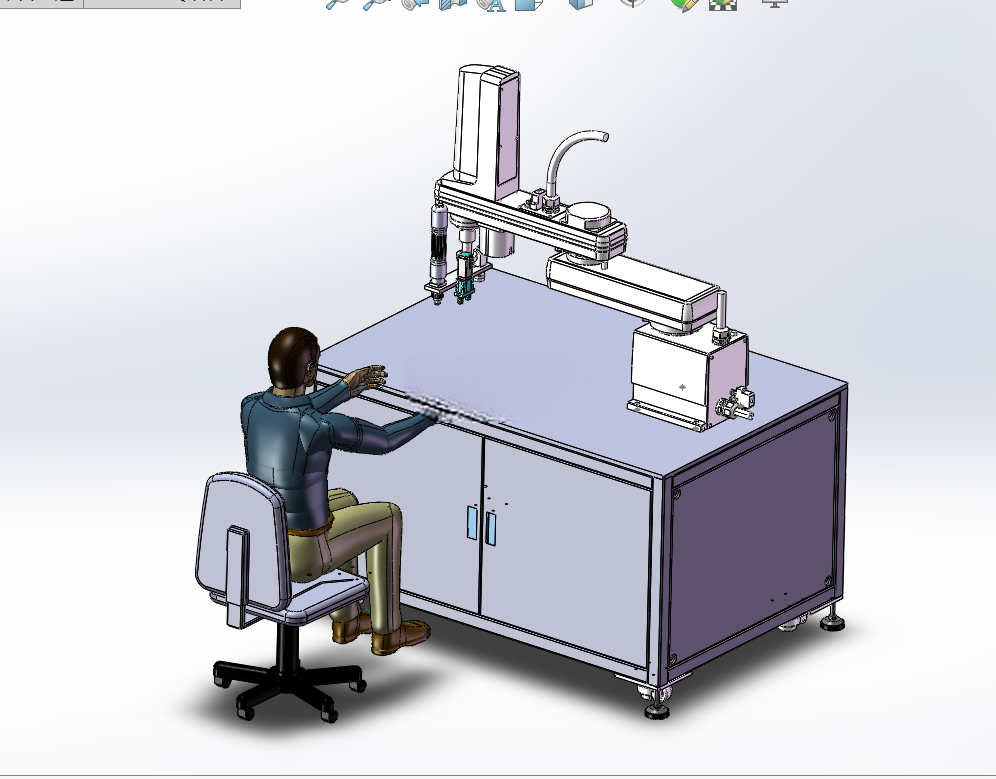

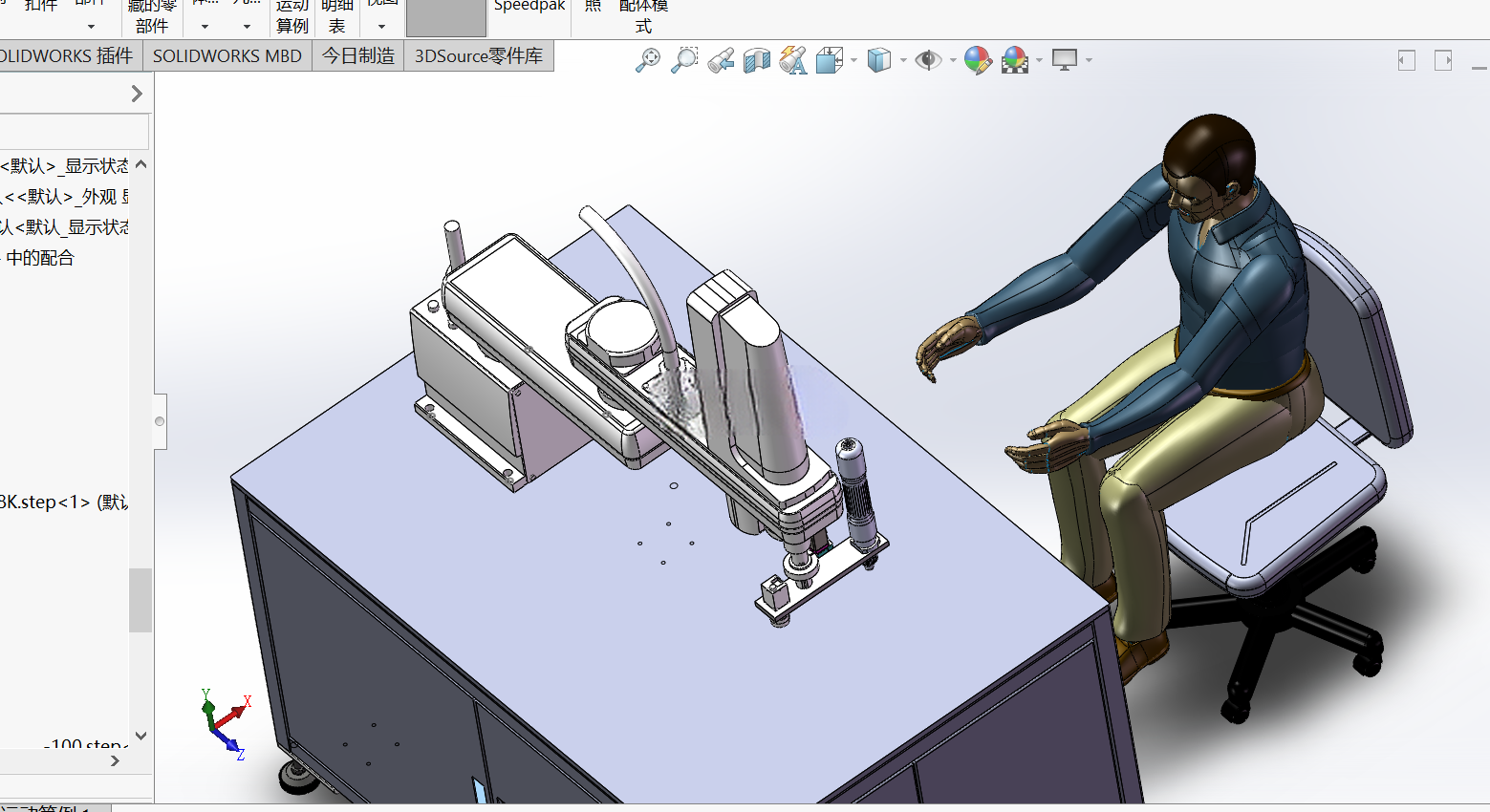

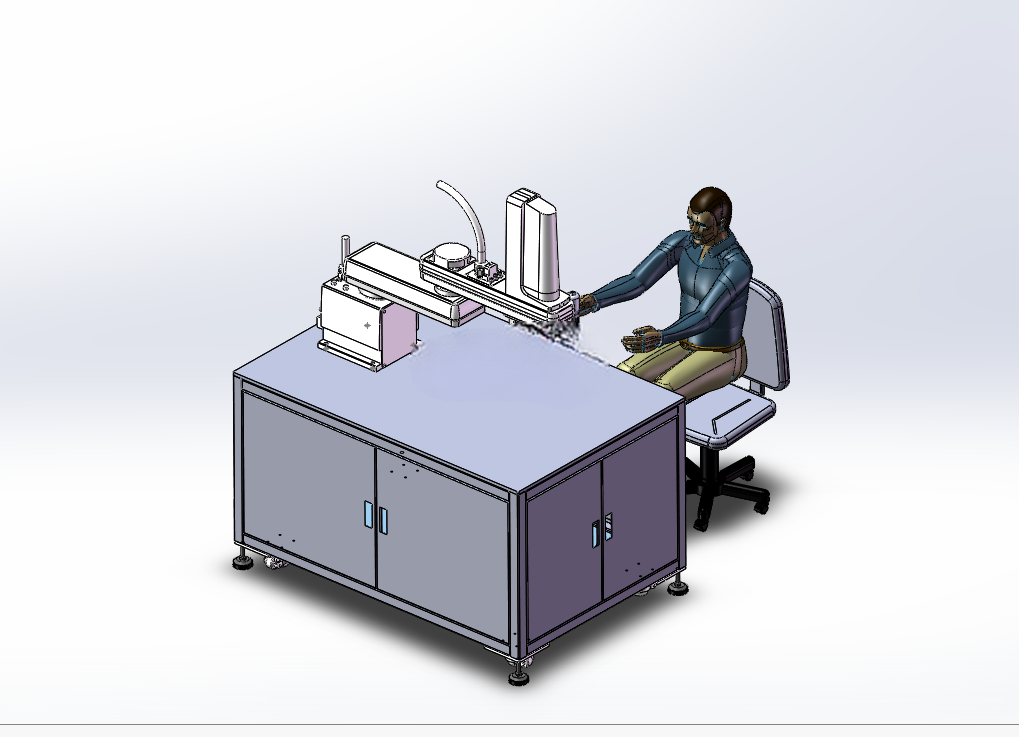

　　这套带视觉检测功能的抓取机械手工作站，主要面向3C电子零部件分拣、小型五金件上下料、轻工产品组装工位的作业需求设计，可适配多品种小批量的柔性生产场景，替代人工完成重复性的取放、定位、转运作业，尤其适合在存在轻微粉尘、切削液挥发的作业环境下长时间运行，降低人工操作的职业健康风险。整套设备采用落地式柜式机架作为承载主体，机架底部配置可调式支撑脚杯，可在车间常规环氧地坪上完成调平安装，单台设备的占地边界控制在1200mm×800mm范围内，机架总高度控制在750mm，符合人体坐姿操作的作业高度要求，操作人员可坐在配套的防静电座椅上完成物料补料、异常排查、参数调试等操作，无需长时间站立作业。

　　机架上部为整幅45号钢加工的工作台面，台面厚度20mm，表面做镀硬铬处理，耐磨性能优异，可承载最大50kg的工装夹具与待加工物料，不会出现长期负载下的台面变形问题。机械手本体采用多轴直角坐标式结构，X轴行程覆盖整个工作台面的作业范围，Y轴行程适配物料来料区与放置区的间距，Z轴配置可旋转的末端执行器安装法兰，可根据作业需求更换夹爪、吸盘等不同末端工具，重复定位精度控制在±0.02mm，可满足小型精密零部件的抓取定位要求。视觉检测组件安装在机械手Z轴的侧方支架上，采用工业相机加环形光源的组合，可在机械手移动过程中完成待抓取物料的位置识别、姿态校正、外观缺陷初筛，无需额外设置独立的视觉检测工位，有效压缩设备的整体占地空间。机架内部为电气元件安装舱，分为左右两个独立舱室，左侧舱室用于安装伺服驱动器、IO模块、开关电源等电气控制元件，舱门开设散热通风孔，配套防尘滤网，避免车间粉尘进入舱内影响电气元件寿命；右侧舱室预留了气动元件安装位，可根据末端执行器的需求配置真空发生器、调压阀、电磁阀组等气动组件，舱内预留走线槽，所有线缆均通过拖链与上部运动部件连接，避免运动过程中出现线缆磨损、拉扯断裂的问题。设备的操作按钮与急停开关设置在工作台面的前侧边缘，操作人员伸手即可触及，出现异常时可第一时间按下急停切断设备动力，符合机械设备安全设计规范。

　　在实际产线应用中，这套工作站可直接对接上游的皮带来料线，也可搭配振动盘完成散料的排序上料，视觉系统识别到来料位置后，机械手自动调整运行轨迹完成物料抓取，再根据预设程序将物料放置到指定的工装位、料盘或者下游输送线上，整个作业过程无需人工干预，单工位可替代1-2名操作工人，连续运行的作业稳定性远高于人工操作。设计过程中充分考虑了设备的维护便捷性，所有运动轴的导轨、丝杠均配置自动润滑注油口，日常维护时无需拆解设备护罩即可完成润滑保养；视觉相机的安装支架预留了调节腰型孔，可根据不同物料的检测需求调整相机的拍摄高度与角度，无需重新加工安装件；末端执行器采用快换接口设计，更换不同工装时仅需松开锁紧螺钉即可完成拆装，换型时间控制在10分钟以内，适配多品种小批量的柔性生产需求。

　　设备的安装对场地没有特殊要求，不需要预埋地脚螺栓，仅需将设备放置到平整的地面上调平脚杯，接入220V交流电源与0.5-0.7MPa的压缩空气即可投入使用，可快速部署到现有产线的空余工位，不需要对现有产线做大规模改造，适合中小制造企业的自动化升级改造场景。在机械结构的细节处理上，所有运动部件的外侧均设置了透明亚克力护罩，既可以观察设备运行状态，也可以避免操作人员误触运动部件造成机械伤害；机架的所有钣金棱边均做了倒圆角处理，避免安装调试过程中划伤操作人员；拖链采用封闭式静音拖链，设备运行时的噪音控制在65分贝以内，不会对车间作业环境造成噪音污染。
