粉切质量检测分选剔除设备结构设计

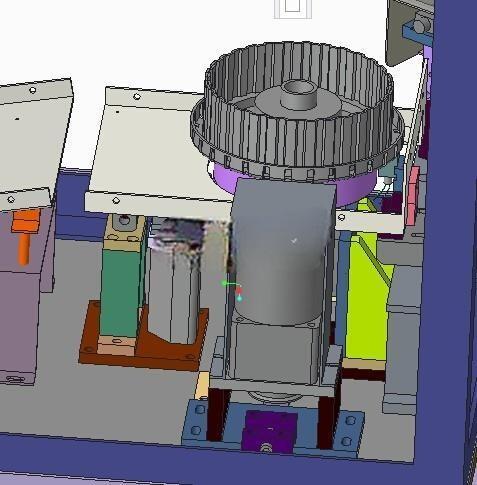

　　设备核心采用转盘式承载筛选结构，待检测物料从入料端有序落至匀速转动的转盘工位后，会随转盘依次经过检测工位，检测单元可根据实际检测需求配置视觉识别模块、尺寸检测探头或者重量传感组件，对经过的每一件物料做全参数校验，当识别到不符合品控要求的不合格品时，系统会记录该物料对应的转盘工位位置，待该工位转动至剔除点位时，对应工位的执行机构会动作，将不合格品推入侧边的导料槽内，不合格品会沿导料槽滑落至专用的收集容器中，合格品则随转盘继续转动至合格品出料区，落入下游的收集或包装工序链路，整个检测分选过程无需人工介入，可实现连续化的在线品控作业。在粉类、切片类物料的批量生产后段工序中，物料的外观完整性、尺寸一致性、杂质混入等缺陷检测一直是产线品控的核心环节，传统人工目检的方式不仅效率难以匹配高速产线的节拍，长时间作业下的人员疲劳还会导致漏检、错检率攀升，这款粉切检查设备正是针对这类场景开发的在线检测分选装置，可直接嵌入粉切工序后的输送链路，无需对现有产线做大规模改造即可完成部署。

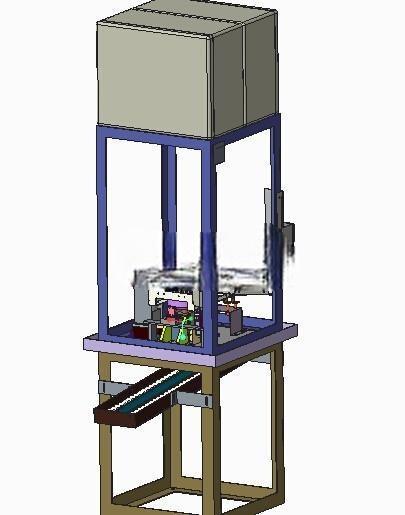

　　从结构设计层面来看，设备整体采用框架式承载结构，外围护板做了可拆卸式设计，日常维护时无需拆解主体框架即可快速接触到内部的检测组件、转盘驱动机构以及剔除执行件，转盘的驱动单元布置在设备主体框架的下部空间，通过同步带传动结构连接转盘主轴，传动过程平稳无明显冲击，可保证转盘转动的工位定位精度，避免因转盘窜动导致的检测偏差或者剔除错位问题。设备顶部预留了检测组件的安装位，可根据不同的检测需求灵活更换不同类型的检测模块，适配不同规格、不同检测标准的粉切类物料检测需求，侧边的导料槽采用倾斜式溜槽设计，槽体内壁做了光滑过渡处理，不会出现不合格品卡滞在槽内的问题，导料槽的出口位置可对接不同规格的收集箱，无需额外做转接结构。

　　考虑到产线部署的安装边界需求，设备主体的横向安装宽度控制在1.2米范围内，纵向深度为1米，整体高度不含顶部检测组件的扩展部分为1.4米，底部预留了可调式支撑脚，可根据现场地面的平整度调整设备水平度，同时支撑脚的调节行程为0-50毫米，可适配不同高度的上下游输送线对接需求，设备的电控单元集成在主体框架的侧部腔体内，走线全部沿框架内部的走线槽布置，外部无裸露线缆，既避免了生产现场的粉尘、水汽对线缆的侵蚀，也能防止生产过程中物料剐蹭线缆导致的故障。

　　在功能细节设计上，转盘的工位间距可根据待检测物料的外形尺寸做适配调整，单批次可适配的物料尺寸范围覆盖5毫米至50毫米规格，剔除执行机构的响应速度可匹配转盘最高30转/分钟的转动节拍，对应每小时最高可完成近两万件物料的检测分选作业，完全能匹配中小规模粉切产线的生产节拍，设备的入料端可直接对接粉切设备的出料口，也可配套振动盘实现散料的自动排序上料，出料端可直接对接包装机的进料输送段，形成从粉切加工到检测分选再到包装的全链路自动化作业，减少中间环节的人工转运成本，同时也能避免人工转运过程中造成的物料二次污染或者磕碰损伤。
