500kg负载单臂双层可移动桁架结构

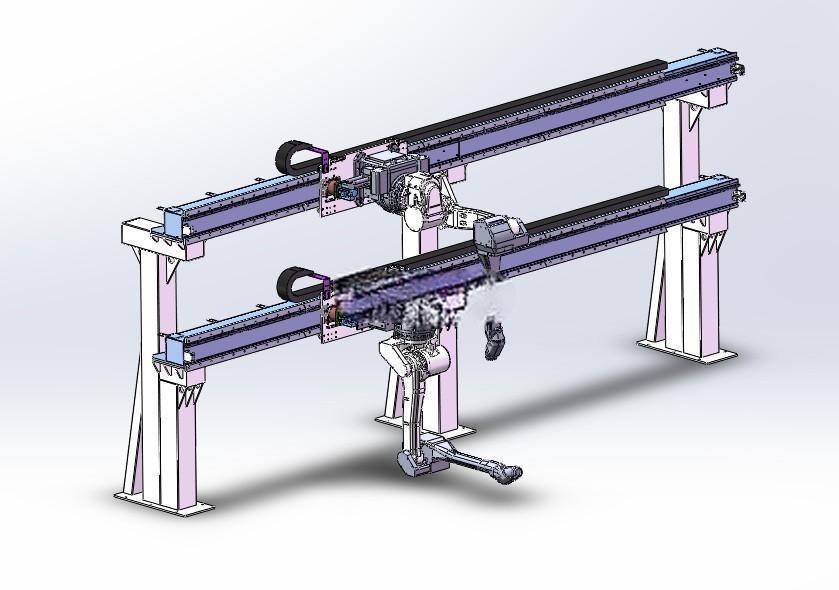

　　在机加工自动上下料、新能源电池模组转运、汽配零部件工序间流转这类需要长距离跨工位重载搬运的场景里，普通六轴机器人的臂展覆盖范围往往难以满足需求，地面铺设的输送线又会占用车间宝贵的地面通行空间，这类双层单臂重载桁架就是针对这类痛点开发的移载设备。这套桁架采用上下双层平行布置的横梁结构，每层都配置独立的单臂移载滑台，两个滑台可以独立运行互不干扰，相比单层双滑台的桁架结构，它能在相同的纵向安装占地范围内，实现双工位并行作业，比如上层负责从毛坯料台取件送到机床加工位，下层负责把加工完成的工件从机床取出送到成品料台，两个动作可以同步进行，能大幅压缩单工位的上下料等待时间，整线节拍可以提升30%以上。

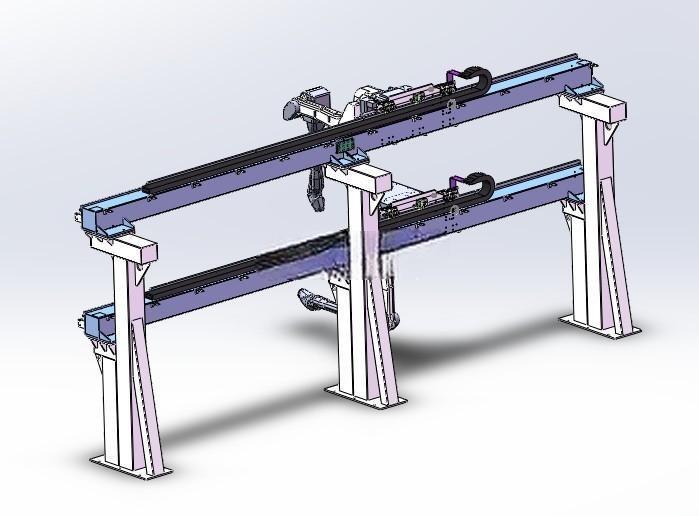

　　整套设备的额定承载能力为单臂500kg，足够覆盖绝大多数机加工件、电池包、中小型汽配总成的搬运需求，传动部分采用滚轮直线导轨搭配精密行星齿轮齿条的组合，滚轮导轨相比普通滚珠直线导轨，抗粉尘能力更强，在机加工车间有切削液、金属碎屑的环境里也能长期稳定运行，不会因为碎屑进入滚道导致卡滞或磨损加快，齿轮齿条传动则能满足长距离传动的精度保持性，不会像同步带传动那样在长行程下出现弹性形变导致定位不准，搭配行星减速机可以把伺服电机的扭矩放大到足够驱动500kg负载做高速往复运动，运行速度最高可以达到1.5m/s，重复定位精度可以控制在±0.1mm以内，完全满足机加工上下料的定位要求。设计这套结构的时候，首先要核算立柱的承重与抗倾覆能力，因为双层滑台都运行到横梁同一端的时候，会对立柱产生较大的偏心弯矩，所以立柱采用变截面的箱型焊接结构，底部通过膨胀螺栓与车间混凝土地面固定，安装时需要保证地面的平面度公差在2mm/2m以内，避免横梁安装后出现扭曲导致导轨卡滞。横梁同样采用型钢焊接后去应力处理的箱型结构，导轨安装面需要经过龙门铣精加工，保证两根平行导轨的平行度公差在0.05mm/m以内，齿条安装面与导轨的平行度也要控制在相同精度范围内，避免齿轮齿条啮合时间隙不均导致运行抖动。

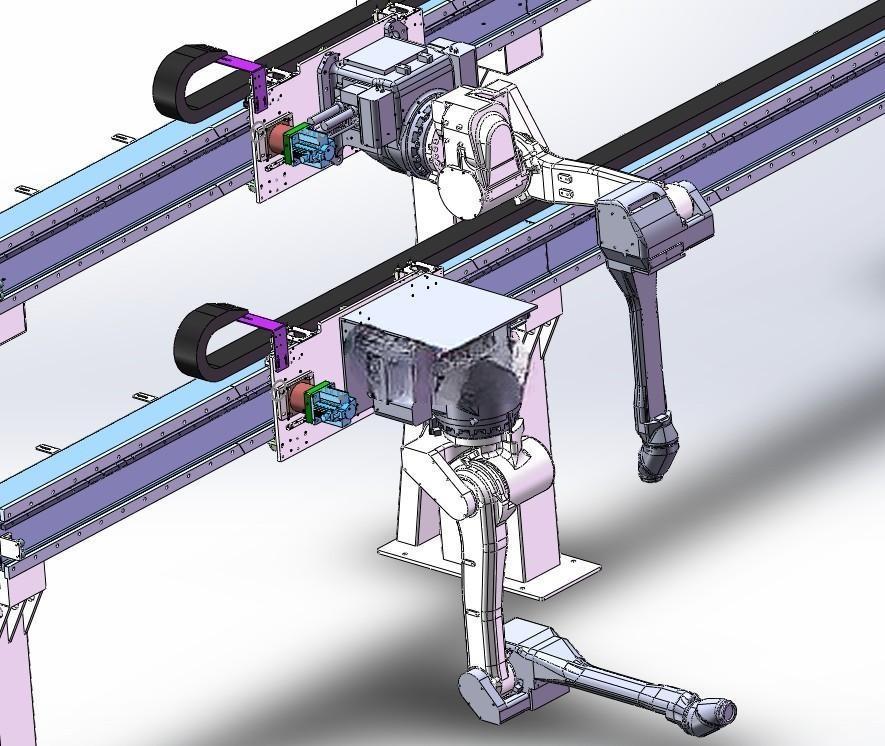

　　滑台部分的设计要考虑负载的重心偏移问题，500kg的负载如果重心偏离滑台安装面中心，会对导轨产生附加的倾覆力矩，所以滑台的滑块配置采用前后各两个滑块的布置方式，分散导轨承受的力矩，拖链采用内置静音拖链，把伺服电机的动力线、编码器线、末端执行机构的气路管线都收纳在拖链内，避免运行过程中管线与桁架结构产生剐蹭。安装边界方面，这套桁架的纵向行程可以根据车间实际工位布局做定制调整，标准段的横梁长度为6m，可以多段拼接实现最长30m的长行程覆盖，立柱高度可以根据机床的高度做适配，常规配置下立柱高度为2.5m，保证滑台底面距离地面的高度足够跨过常见的加工中心、数控车床的设备顶部，不会和车间现有设备产生干涉。

　　在实际应用中，这类桁架还可以根据需求在滑台末端加装旋转轴、升降轴，实现工件的翻转、升降动作，适配不同高度的设备上下料需求，也可以搭配视觉系统实现工件的无序抓取，进一步提升整线的自动化程度。相比传统的地面桁架，这种高架布置的双层桁架不会占用地面空间，车间的物流通道、人员巡检通道都可以正常布置在桁架下方，能最大化利用车间的立体空间，对于厂房面积紧张的加工车间来说，空间利用率的提升非常明显。结构设计时还做了安全冗余考虑，导轨两端配置液压缓冲器与硬限位，避免滑台超程运行脱出导轨，驱动电机配置抱闸机构，在设备断电的时候滑台不会因为自重产生滑移，保障设备运行的安全性。
