石油化工常压原油缓冲贮存日用罐结构设计

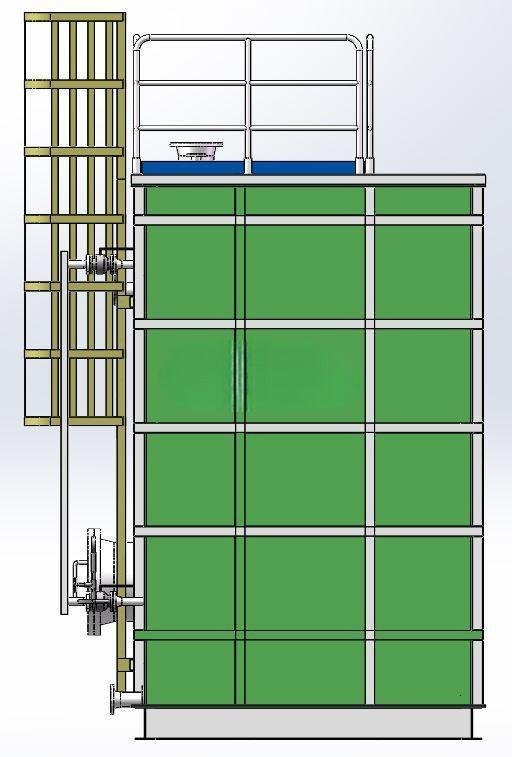

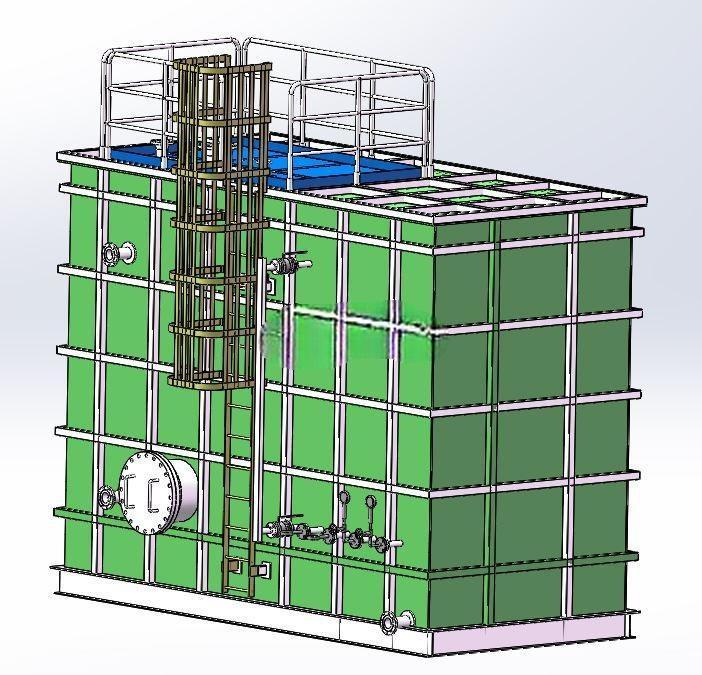

　　在石油化工储运及炼化前端的工艺布局里，这类常压矩形原油日用罐是衔接上游来油与下游工序进料的关键中转单元，常布置在联合站、中转油库的工艺装置区边缘，承担原油暂存缓冲、温度维持、进料稳压的作用，避免上游来油流量波动直接冲击下游加工设备，同时也能在短时间停输工况下为下游工序预留缓冲余量。从结构设计逻辑来看，罐体采用矩形截面形式，相比同容积立式圆筒罐，更适配厂区内受限的横向安装空间，可依托周边钢结构框架做集成布置，不需要单独设置高耸的罐基础，能有效压缩装置区的占地指标，尤其适合老厂区改造、场地边界受限的改扩建项目。

　　设计阶段首先明确常压工况的载荷边界，罐体工作时内部无额外承压，仅需承受原油静液柱压力、保温层自重以及外部环境风载、检修载荷，因此壁板采用等强度分区设计，不同高度位置的壁板厚度根据静液柱压力梯度做匹配，避免材料冗余浪费，同时在壁板外侧设置型钢加强筋，沿纵横方向均匀排布，抵消矩形罐体承压时的平面外变形，防止长期运行出现壁板鼓胀、焊缝开裂的问题。罐体顶部预留三个不同规格的法兰接口，居中的大口径接口作为检修人孔兼主进料口，两侧小口径接口分别对应排气、溢流管路，接口位置避开顶部加强筋的排布路径，法兰密封面采用突面形式，适配耐油石棉橡胶垫密封，满足原油介质的密封要求。

　　罐体底部设置多个不同功能的接管，居中的大口径接管为排污口，定期排放罐底沉积的水杂与淤渣，两侧依次排布的接管分别对应出油口、温度检测口、液位计接口，所有底部接管均做补强圈加强，避免开孔位置的应力集中，接管伸出长度统一匹配外部保温层厚度，保证保温施工后接管法兰外露，方便后期阀门安装与检修操作。保温设计上充分考虑原油的凝点特性，预留玻璃棉保温层的安装空间，壁板外侧的加强筋同时作为保温层的固定支撑骨架，保温层外可直接铺设彩钢保护壳，不需要额外设置保温支架，减少现场施工的焊接工作量。

　　换热功能集成在罐体内部，采用内置盘管结构，可通入热水或蒸汽对罐内原油做伴热，维持罐内原油温度在60℃设计值，避免原油黏度升高影响输送效率，盘管支架直接焊接在罐体内壁，做圆弧过渡处理减少应力集中，同时预留2mm腐蚀余量，针对原油中含硫、含杂质的腐蚀特性，壁板与接管材质选用适配的碳素结构钢，所有焊缝做连续满焊处理，煤油渗透检验无渗漏后再做整体防腐处理。安装边界方面，罐体底部采用支腿式支撑，支腿位置对应底部加强筋的受力节点，可直接固定在厂区混凝土基础上，基础预埋钢板与支腿底板焊接固定，安装时需保证罐体水平度偏差不超过千分之一，避免液位检测出现误差，罐体周边预留不小于800mm的检修通道，满足日常巡检、阀门操作以及后期检修的空间需求。整体结构在建模时完全按照实际加工工艺做拆分，壁板、加强筋、接管、法兰、支腿等零件均单独建模，装配关系完全匹配现场焊接与安装顺序，可直接用于生产下料、工装设计以及施工方案模拟，能有效减少现场加工的错漏问题，缩短项目安装调试周期。
