钢管对接夹持定位工业焊接设备

　　在管材加工制造的车间产线场景里，小管径钢管的环缝对接焊接长期存在对位偏差大、焊口位置偏移、人工扶持劳动强度高的痛点，这款焊接设备的设计初衷就是针对性解决这类批量管材对接焊的工序瓶颈。从实际落地的应用场景看，该设备主要适配直径在20mm到80mm区间的薄壁钢管对接作业，覆盖五金管件加工、小型钢结构构件预制、制冷管路焊接、家具金属管架生产等多个细分加工场景，替代传统人工手持扶持管材对位的作业模式。

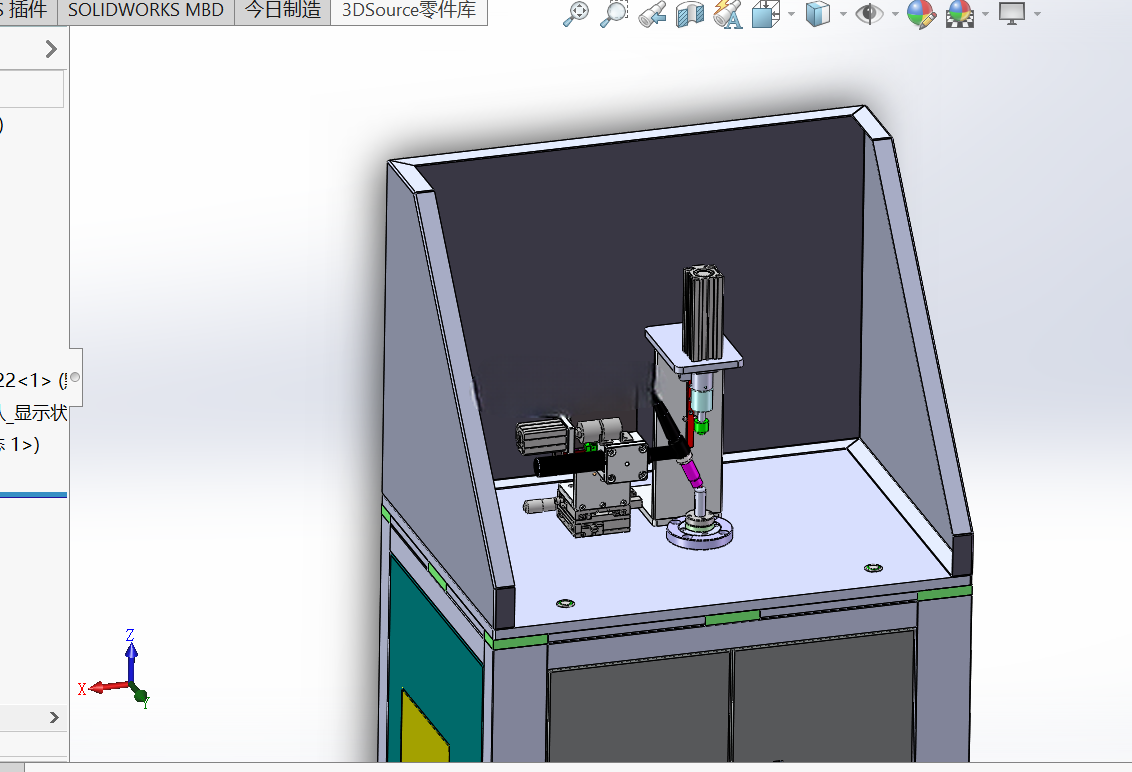

　　设备的核心功能逻辑围绕焊口精准定位展开，区别于通用焊接工装只做单一夹持的设计，这款设备的夹持机构在完成钢管径向锁紧的同时，会通过内置的定位挡块自动校准两根对接钢管的同轴度，确保对接处的焊缝刚好处于焊接作业头的正下方位置，不需要焊工反复调整管材位置来对齐焊枪，能把单根管材对接的对位辅助时间压缩六成以上。夹持模组采用了快拆式夹块设计，针对不同管径的钢管，只需要更换对应规格的V型夹块就能完成适配，夹块的锁紧行程做了限位设计，避免锁紧力过大造成薄壁钢管出现压痕变形，夹块表面做了防滑纹路处理，焊接过程中管材不会出现周向转动偏移，保证焊缝成型的一致性。

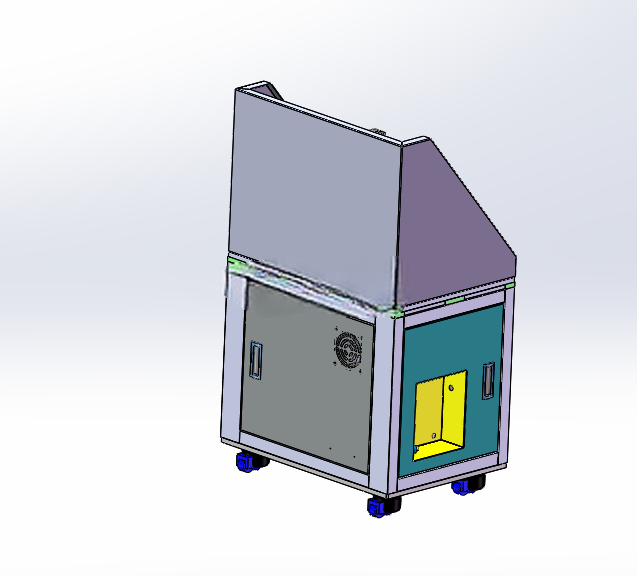

　　从整体结构设计思路来看，设备采用了一体式柜式机架结构，底部配置了四个带刹车的万向脚轮，方便在车间不同工位之间转移布置，不需要额外做地脚固定，脚轮的承重单轮达到80kg，整机组装完成后的总重量控制在120kg以内，单人就能完成短距离的移位调整。机架主体采用2mm厚的冷轧钢板折弯焊接成型，内部做了方管加强筋支撑，焊接作业时的整体刚性足够，不会因为焊枪作业的振动出现机架晃动的问题。设备上部的斜向护罩采用了半封闭设计，一方面可以遮挡焊接过程中产生的弧光溅射，避免焊渣飞溅到设备外部造成安全隐患，另一方面斜向的操作面不会遮挡焊工的作业视线，能清晰观察到焊缝的成型状态。

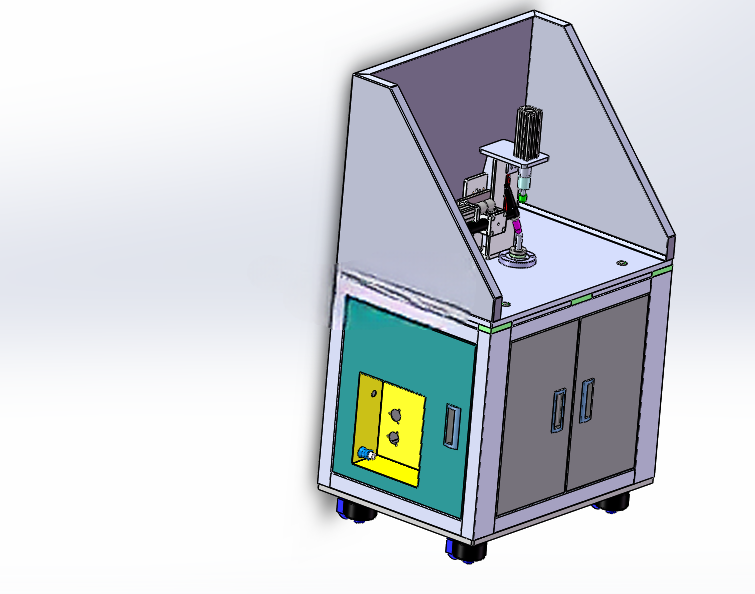

　　设备正面设置了双开门的电气安装仓，左侧仓门预留了散热风扇安装位，对应内部焊接电源、控制模块的散热需求，风扇位置加装了防尘滤网，避免车间内的金属粉尘进入仓内堆积造成电路故障；右侧仓门设置了透明观察窗，可以直接观察内部电气元件的运行状态，日常维护不需要拆开整个仓门就能排查基础故障。设备的操作高度设置在850mm，刚好匹配成年操作工站立作业的舒适高度，不需要弯腰或者抬臂操作，长时间作业的疲劳度更低。

　　从安装边界尺寸来看，设备的整体占地尺寸为长750mm、宽600mm、高1100mm，不需要占用太大的车间空间，哪怕是小型加工门店的工位也能轻松布置，设备后侧预留了电源接线口和保护气接口，接线接管的位置做了防水防尘的橡胶护圈，避免车间内的切削液、焊接飞溅损坏线路。夹持机构的中心高度距离工作台面为150mm，适配常规的手持氩弧焊枪、半自动CO2焊枪的作业角度，焊工不需要额外调整焊枪的握持姿势就能完成连续焊接作业。

　　在实际作业流程里，操作工只需要将两根待焊接的钢管分别从设备两侧插入夹持孔，推到定位挡块位置后扳动锁紧手柄完成固定，就可以直接启动焊接作业，焊接完成后松开锁紧手柄就能取出成品管件，整个操作流程不需要额外的测量校准步骤，对操作工的技能要求更低，哪怕是没有多年焊接经验的新员工，也能快速上手做出合格的对接焊缝。设备的夹持同轴度公差控制在0.2mm以内，对接后的钢管错边量远低于行业标准要求的0.5mm阈值，焊接后的焊缝不需要做额外的打磨修形就能直接进入下一道工序，能有效提升整个管材加工产线的流转效率。
