双丝杆控制多工位全自动焊接设备

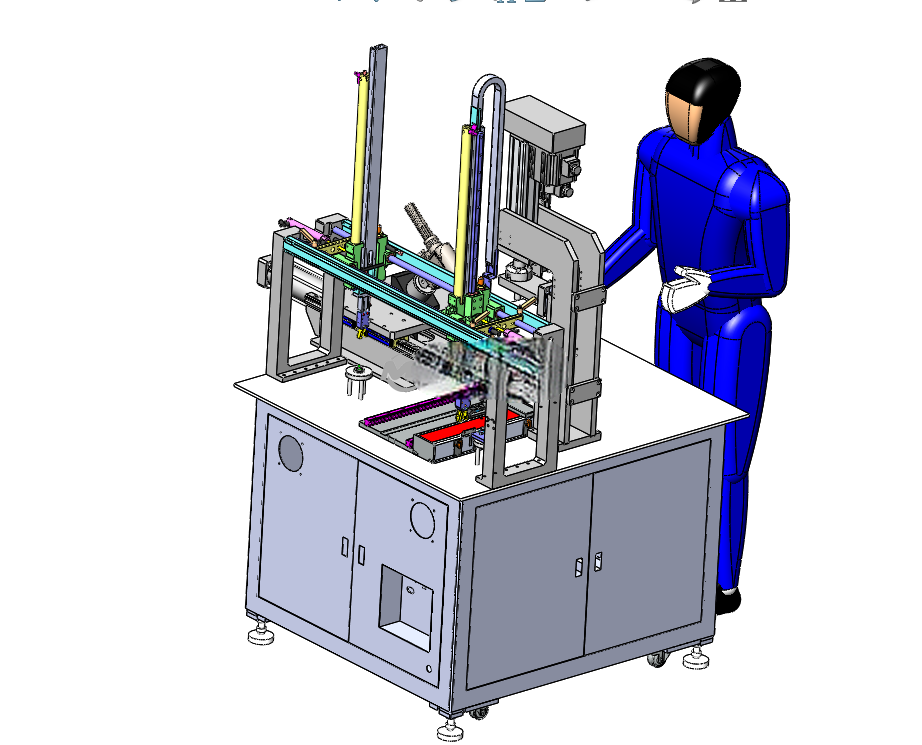

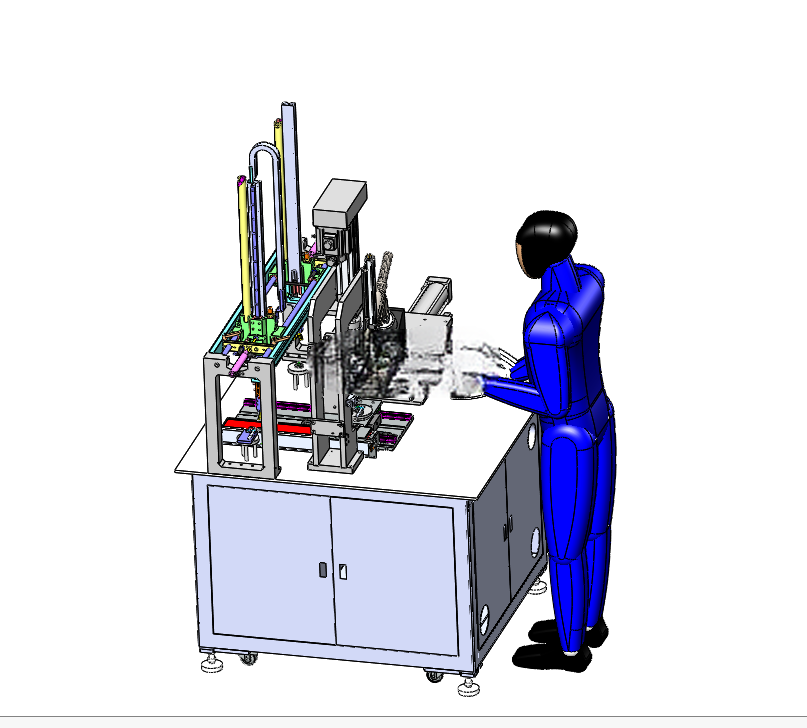

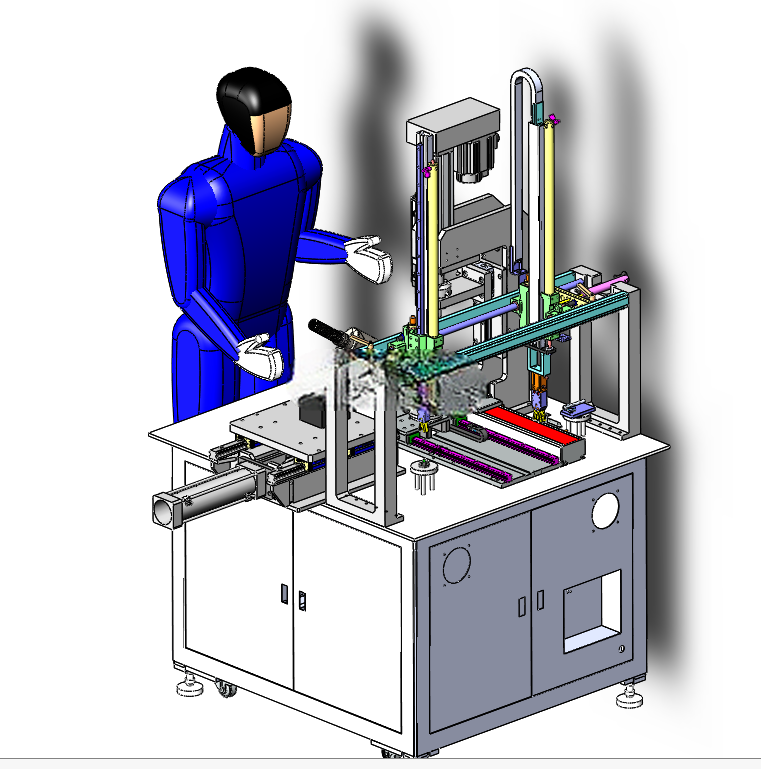

　　在汽车零部件、五金加工、小型结构件量产的车间场景里，这类全自动焊接设备主要承担小尺寸金属构件的重复焊接工序，替代人工手持焊枪完成一致性要求高的焊缝作业，尤其适合批量大、焊缝位置固定的小型工件加工，能有效降低人工焊接的技能依赖，减少弧光、焊烟对操作人员的直接伤害。设备整体采用台式柜体集成结构，下部为方管焊接成型的柜体框架，既作为上部执行机构的安装基座，也可内置焊机主机、气路控制元件、电气接线端子排等配套部件，柜体底部配置可调脚杯与万向脚轮组合，方便设备移位后快速调平，安装时仅需预留周边不小于600mm的操作维护空间，无需额外做预埋地基，适配普通工业厂房的硬化地面安装条件。上部作业台面采用加厚钢板加工，平面度控制在0.2mm/m以内，为所有运动机构提供稳定的安装基准。

　　从运动结构设计来看，设备的上下高度调节采用双丝杆同步传动结构，两根滚珠丝杆对称布置在竖向安装板两侧，通过同步带连接驱动端，保证升降过程中焊枪安装板不会出现偏载卡滞，升降行程可根据常见工件的高度范围设定在0-200mm区间，重复定位精度控制在0.05mm以内，满足不同厚度工件的焊枪高度适配需求。横向位置调节采用直线导轨搭配步进电机驱动的结构，直线导轨选用高组装法兰型滑块，承载能力强，运动阻力小，步进电机搭配滚珠丝杆带动焊枪组件做横向位移，可覆盖台面上多个工位的焊接位置，行程根据台面宽度设定为0-350mm，移动速度可根据焊接工艺要求在0-50mm/s范围内调整，保证焊缝成型均匀。焊接接头的位置微调采用气动推杆驱动，相比电动调节结构响应速度更快，到位缓冲可通过气缸调速阀调整，避免硬冲击导致焊枪位置偏移，气动推杆的行程设置为0-50mm，主要用于焊枪的快速进退，完成焊接后快速抬枪避让工件取放空间。

　　设备的作业逻辑围绕工件装夹、自动对位、焊接执行、工位切换的流程设计，台面上可根据加工需求设置多组工件定位夹具，操作人员仅需在上下料位置完成工件装夹与取下，设备可自动完成不同工位的焊接作业，减少设备等待时间，提升整体加工效率。设计过程中充分考虑了焊接作业的防护需求，所有运动线缆均采用拖链封装，避免焊渣飞溅损坏线缆，气管选用耐温阻燃型号，靠近焊接区域的结构件表面做发黑或喷涂耐高温涂层处理，减少焊渣附着导致的机构卡滞。焊枪组件的安装位置预留了多角度调节余量，可根据工件焊缝的角度要求调整焊枪俯仰角度，适配平焊、角焊等不同焊接工艺需求。气路系统集中布置在柜体侧面，配置气源处理三联件，可实时调节工作气压，过滤压缩空气中的水分与杂质，保证气动元件工作稳定。电气控制部分采用PLC作为核心控制单元，操作按钮集中布置在台面前端的操作盒上，可手动调整各轴位置，也可切换自动模式完成预设焊接流程，参数设置简单，一线操作人员经过简单培训即可上手操作。

　　从安装边界来看，设备整体外形尺寸控制在长1200mm、宽800mm、高1600mm左右，总重量约350kg，对厂房楼面承重无特殊要求，接入220V民用电源与0.5-0.7MPa的压缩空气即可正常工作，无需额外配套大功率供电设施，适合中小型加工车间的生产线布局，可单独作为焊接工位使用，也可接入自动化生产线配合上下料机构完成全流程无人化作业。结构设计时充分考虑了维护便利性，柜体柜门采用对开式设计，内部元件安装留有足够的操作空间，日常维护时打开柜门即可完成气路检查、线路紧固、易损件更换等操作，上部运动机构的润滑点均引出至易操作位置，无需拆解设备即可完成定期润滑保养。
