可调压式胶条定长切断加工设备结构

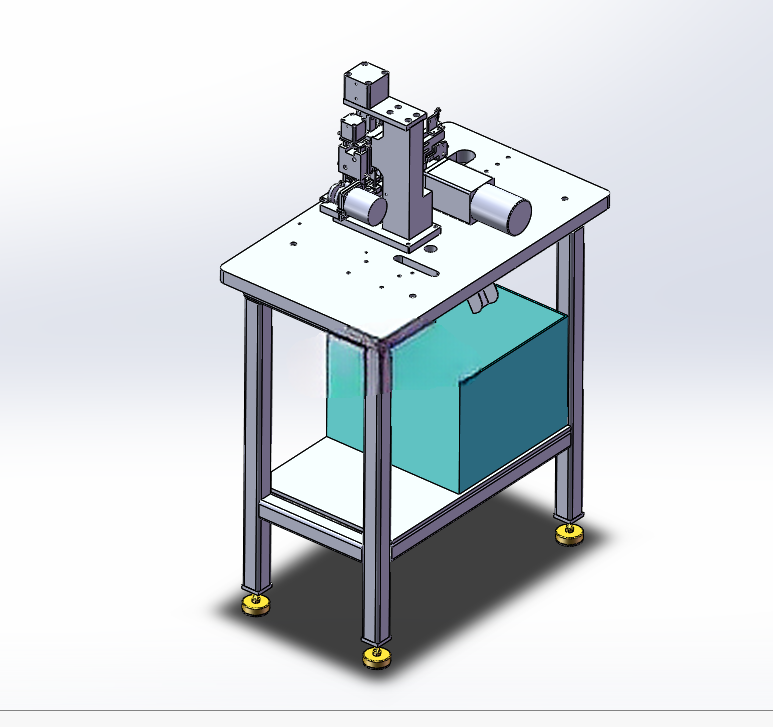

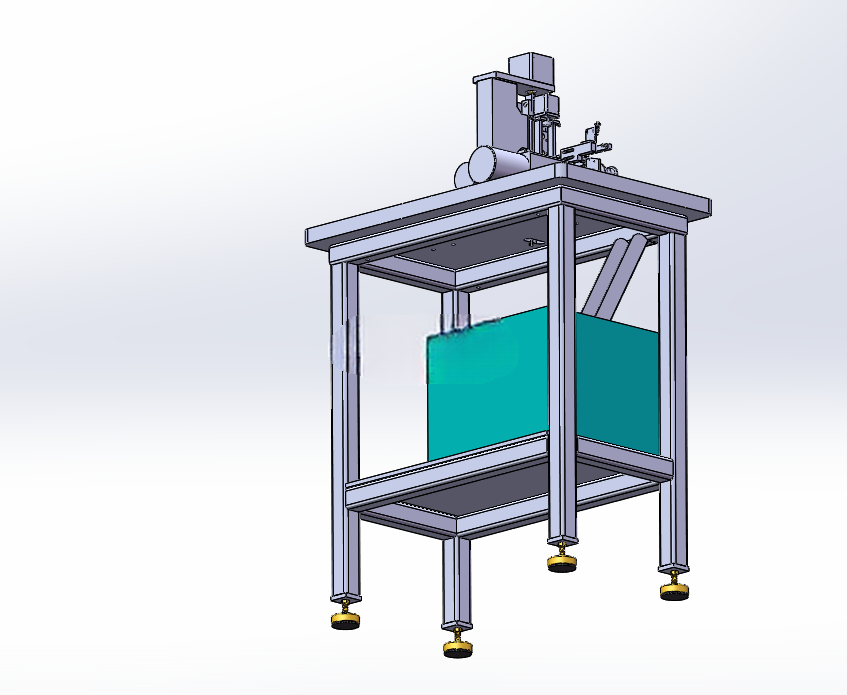

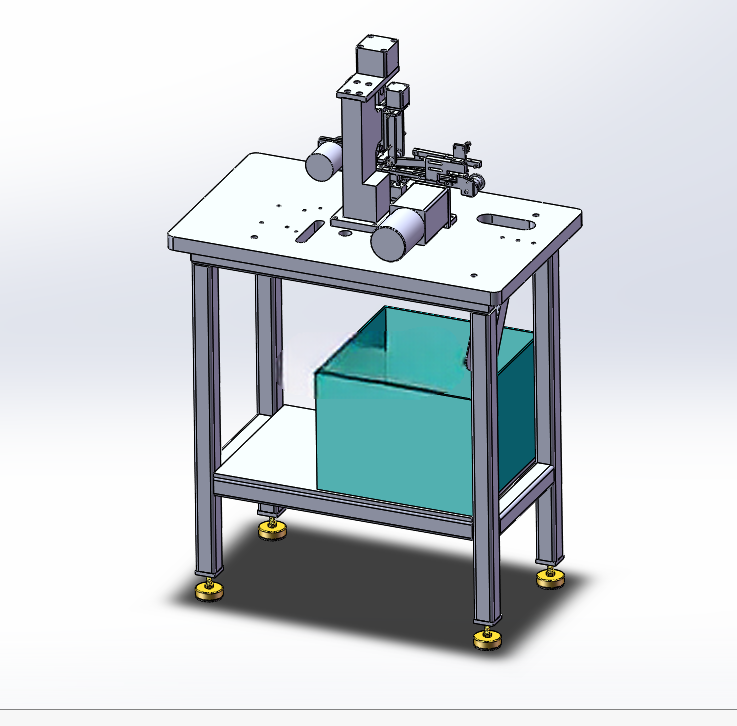

　　这款胶条切断设备主要面向橡塑制品加工、电子辅料裁切、包装耗材预处理等生产场景，针对不同硬度、厚度的胶条类物料裁切需求设计，解决传统裁切设备压力不可调导致的胶条挤压变形、切口毛边、裁切长度误差大等实际生产痛点。设备整体采用台式框架结构，底部为方管焊接成型的机架，机架底部配置可调脚杯，可适应车间地面不平整的安装环境，安装时仅需保证工作台面水平度公差在每米0.2mm以内即可，无需额外浇筑设备基础，整体占地尺寸约为长1200mm、宽800mm、高1500mm，工作台面距离地面高度为850mm，符合人工上下料的操作人机工程学要求，操作人员站立作业时无需过度弯腰或抬臂，可适配流水线旁侧离线工位布置，也可单独作为单工序加工工位使用。

　　设备上层工作台面采用厚度15mm的45号钢板研磨加工，台面分布多组安装螺纹孔，用于固定进料导向组件、压紧机构、裁切执行机构以及驱动组件，所有功能组件均采用模块化安装设计，后期维护更换易损件时无需整体拆解设备，仅需拆卸对应模块的固定螺栓即可完成操作。工作台下层设置置物层板，可放置电气控制元件、备用裁切刀具以及日常维护工具，机架侧方预留电气安装位，可根据实际需求加装PLC控制模块、伺服进料驱动单元，实现定长自动裁切的连续作业，也可简化配置为手动触发裁切的半自动模式，适配小批量多规格的生产需求。

　　核心功能结构上，设备沿胶条进料方向依次设置进料导向座、压紧机构、裁切机构，其中压紧机构采用可调行程的压块结构，压块工作面贴附2mm厚的聚氨酯防滑垫，避免压紧过程中在胶条表面留下压痕，压紧力可通过上方的调节旋钮调整，针对硅胶条、橡胶条、泡棉胶条等不同材质的物料，可对应调整压紧力大小，既保证裁切过程中胶条不会出现移位，又不会因压力过大导致胶条挤压变形，影响裁切后产品的尺寸精度。裁切机构采用直动式切刀结构，切刀采用高速钢材质淬火处理，刃口角度设计为18度，兼顾刃口强度与裁切锋利度，裁切动作由气缸驱动完成，裁切行程可通过气缸尾部的限位螺母调整，避免切刀下行过深碰撞工作台面造成刃口崩损。进料端配置导向辊组，可对成卷的胶条进行展平导向，避免胶条进料过程中出现扭曲、偏斜，保证裁切端面与胶条长度方向的垂直度公差控制在0.1mm以内。

　　设计过程中重点考虑了不同规格胶条的适配性，压紧机构与裁切机构的安装位置可沿台面上的T型槽调整，可适配宽度在5mm至80mm、厚度在1mm至20mm范围内的各类胶条物料裁切，调整时仅需松开固定螺栓，滑动组件到对应位置后锁紧即可，无需重新加工安装孔位，大幅缩短换型调整的时间。设备的驱动管路与线路均沿机架方管内部走线，工作台面无外露管线，避免生产过程中胶条碎屑、灰尘堆积在管线缝隙处，日常清洁维护时仅需擦拭工作台面即可，降低设备维护的工作量。裁切工位下方设置废料收集槽，裁切产生的边角料可直接落入槽内，定期清理即可保持工位整洁。

　　从实际使用角度出发，该设备的裁切频率可根据进料速度匹配，半自动模式下单次裁切动作周期约为1.5秒，搭配自动进料模块时可实现每分钟30至40次的连续裁切，裁切长度重复精度可控制在±0.15mm以内，相比传统手工裁切的方式，不仅裁切效率提升4倍以上，还能避免人工裁切导致的长度不一致、切口歪斜等质量问题，同时可调压力的压紧结构可适配多种材质胶条的加工需求，无需针对单一材质定制专用裁切设备，可帮助中小加工车间降低设备投入成本，也可作为大型自动化生产线的备用离线工位，应对小批量急单的加工需求。设备整体结构无复杂传动组件，日常维护仅需定期在导向杆、气缸活塞杆位置涂抹少量润滑脂，检查切刀刃口磨损情况即可，对操作人员的技术要求较低，普通车间作业人员经过半小时培训即可独立完成操作与换型调整。
