原创滚刀式裁切机结构设计方案

　　在软质卷材、片材的连续加工产线中，裁切工位的稳定性直接决定整条产线的稼动率，不少包装、印刷、柔性材料加工车间都曾遇到过平切设备冲切噪音大、刀片易崩口、薄料裁切毛边超差的问题，这款滚刀式裁切设备的设计，正是针对这类连续裁切场景的痛点做的定向优化。从实际落地的工况来看，这类设备主要适配100-600mm幅宽的薄型柔性材料，包括包装用纸、无纺布、薄塑料膜、薄皮革片材等，可集成在印刷线、复合线、分条线的末端作为定长裁切单元，也可单独作为离线裁切工位使用，相比传统的闸刀式平切结构，滚切的连续作业模式不需要刀组做往复升降动作，空行程损耗几乎为零，裁切效率可提升40%以上，同时因为剪切过程是两个圆刀的线接触逐步啮合，刀片承受的瞬时冲击载荷远小于平切结构，刀片的单次修磨周期可延长2-3倍。

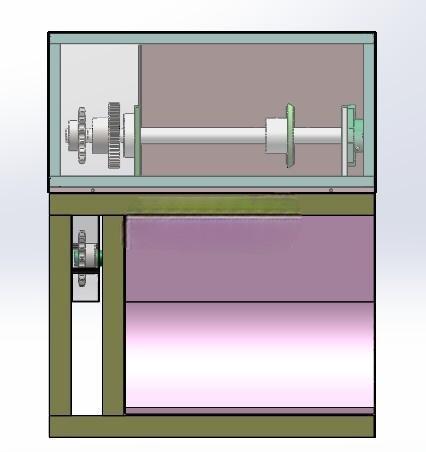

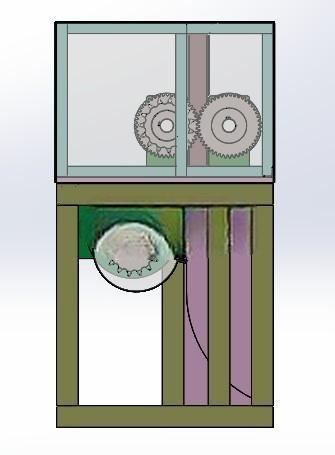

　　从结构设计的逻辑来看，这款设备的刀组采用上下平行布置的圆形滚刀结构，两个刀轴通过同步齿轮做等速反向传动，保证刀刃的线速度与材料进给速度完全匹配，避免出现材料拉扯、裁切面褶皱的问题；刀轴两端采用带预紧的角接触轴承座支撑，可通过端部的调节螺母微调上下刀的啮合间隙，针对不同厚度的材料，间隙可在0.01-0.2mm范围内无级调整，薄料裁切时调小间隙避免毛边，厚料裁切时适当放大间隙减少刀刃磨损。设备的机架采用方管焊接框架结构，焊接后做整体去应力退火处理，再通过龙门铣一次加工刀轴安装面与机架支脚平面，保证整机的安装平面度误差控制在0.05mm以内，避免长期运行后机架变形导致刀轴平行度超差，出现裁切不断、斜口的问题。

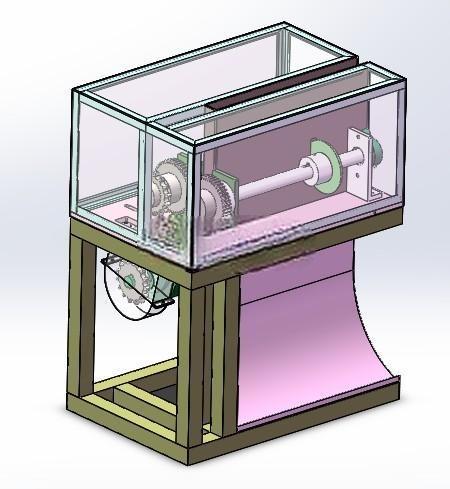

　　设备上部设置透明亚克力防护外罩，既可以观察刀组的运行状态，也能避免操作人员误触旋转刀组引发安全事故，防护罩采用快拆式固定结构，更换刀片、清理刀组残留废料时不需要额外工具即可快速拆卸。设备下部设置倾斜的导料滑板，裁切完成的成品可顺着滑板直接滑落到收料筐或者输送带上，不需要额外设置拨料机构，简化了整体结构。驱动部分采用减速电机直连下刀轴的传动方式，省去了中间的链传动或者带传动结构，减少了传动间隙带来的裁切长度误差，同时电机侧加装过载保护器，一旦出现材料卡滞、刀组缠料的情况，设备会自动停机避免电机烧毁或者刀轴变形。

　　从安装边界来看，这款设备的整机外形长度控制在1200mm，宽度800mm，高度1100mm，底部支脚预留M16的膨胀螺栓安装孔，可直接固定在水泥地面或者生产线的钢平台上，不需要额外做混凝土基础；设备的进料端高度与常规的输送带出料高度匹配，可直接与前端的送料机构对接，不需要额外做高度转接。在刀组的润滑设计上，滚刀两端的轴承采用脂润滑，出厂时预填高温润滑脂，正常工况下可保证3000小时免维护，齿轮啮合位置预留了注油口，可定期加注齿轮油减少传动磨损。针对不同材料的裁切需求，刀组还支持快换结构，松开刀轴端部的锁紧螺母即可快速更换不同齿形、不同硬度的滚刀，比如裁切带胶的材料时可更换特氟龙涂层的不粘刀，裁切硬质片材时可更换高速钢材质的硬刀，不需要更换整个刀轴组件，大幅降低了设备的换型成本。

　　在实际调试过程中，需要重点校准刀轴的平行度与送料速度的匹配度：刀轴平行度误差超过0.02mm时，会出现幅宽方向一侧裁切不断、另一侧刀刃磨损过快的问题；送料速度与滚刀线速度不匹配时，会出现裁切片长误差超差、材料拉伸变形的问题。这款设备的结构设计充分考虑了车间的日常维护需求，所有的传动部件都设置在可拆卸的防护罩内部，日常点检时可以直接观察到齿轮、轴承的运行状态，易损件比如刀片、轴承都采用标准件，不需要定制特殊配件，可降低后期的运维成本。相比市面上同类型的滚切设备，这款结构没有采用复杂的数控伺服系统来控制裁切长度，而是通过机械同步的方式保证裁切精度，结构更简单，对车间运维人员的技术要求更低，更适合中小型加工车间的连续作业场景，在长时间连续运行的工况下，设备的故障率远低于带复杂电控系统的裁切设备，同时设备的制造成本也更低，具备更高的投入产出比。
