多工位卷盘式自动上料设备结构设计

　　在3C电子、小五金冲压、精密零部件加工这类离散制造场景里，卷盘类工件的上料环节一直是产线效率卡点——传统人工上料不仅需要操作人员反复值守补料，取料定位精度波动大，还容易因为人工摆放偏差导致后续工位卡料、工件刮伤，不少工厂的单工位料架每10分钟左右就需要补一次料，频繁的停机补料会直接拉低整线OEE。这套多工位卷盘上料设备的设计，就是针对7寸标准卷盘类工件的自动化上料需求开发，核心解决单工位储料容量不足、补料停机频繁的问题。

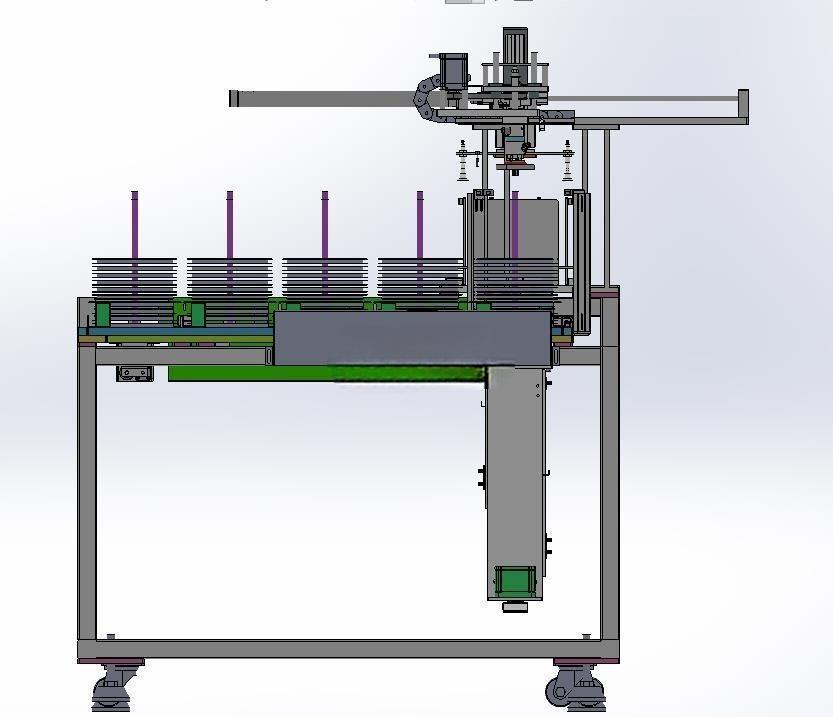

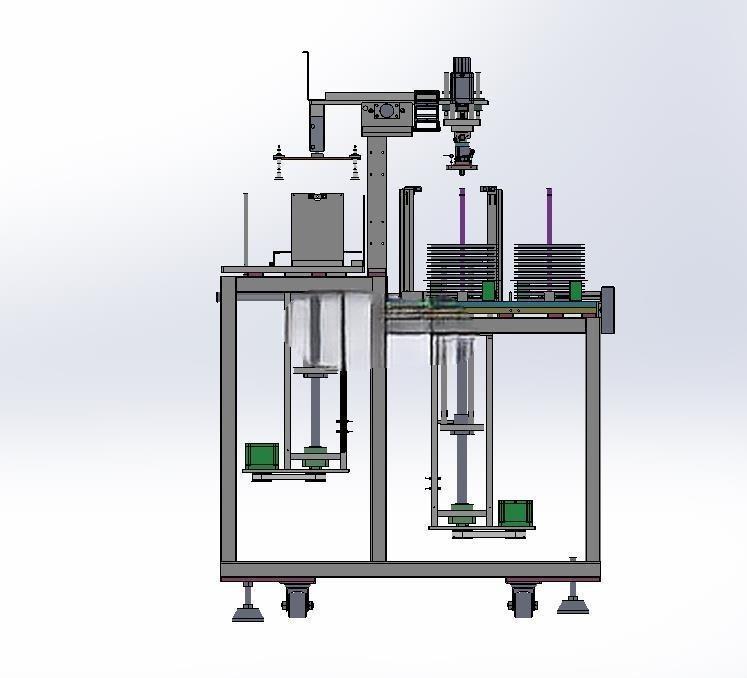

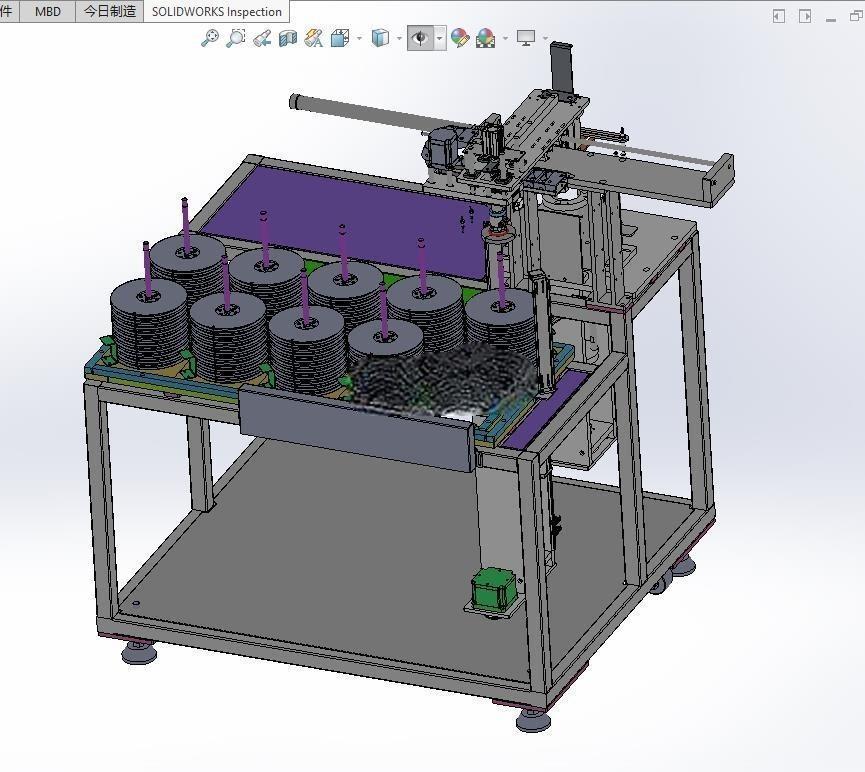

　　从整体布局来看，设备采用方通焊接机架作为承载主体，底部配置可调脚杯与万向脚轮组合，脚杯调节行程预留30mm，可适配车间地面±15mm的平整度偏差，安装时不需要额外做地基预埋，直接推到产线对接位置调平即可，机架整体外形尺寸控制在1200mm×800mm×1600mm范围内，横向占用空间比两台并排的单工位料架节省约40%，对接现有产线时不需要对原有工位布局做大幅改动。机架上层横向布置9个独立储料工位，每个工位配置独立的升降托料机构，托料盘采用定位销适配7寸卷盘的中心孔，同轴度公差控制在0.1mm以内，避免卷盘堆叠时出现偏载卡滞；每个储料位的有效堆叠高度设计为300mm，按照常规7寸卷盘单盘厚度10mm计算，单工位可存储30件卷盘，9个工位总储料量可达270件，按产线10秒/件的上料节拍计算，满料状态下可连续运行45分钟不需要人工补料，大幅降低操作人员的值守频次。

　　移载取料机构采用双轴悬臂布局，X轴采用线性导轨搭配同步带传动，重复定位精度控制在±0.05mm，覆盖所有9个储料工位的取料范围，Z轴采用滑台气缸搭配真空吸盘组件，吸盘采用丁腈橡胶材质，根据卷盘上表面的平面度配置4个φ20mm吸盘，吸盘吸力冗余量按3倍工件重量设计，避免取料过程中出现掉件；取料端预留快换接口，可根据不同尺寸卷盘的取料需求更换吸盘架或者定制夹具，不需要改动整体移载结构。设备的工位补位逻辑采用位置记忆控制，当当前工位的卷盘被取完后，X轴会自动移动到下一个有料的工位位置，不需要等待人工干预，整个补位切换时间控制在1秒以内，不会造成产线上料断供；每个储料工位的底部配置料位检测传感器，当工位内剩余料量达到预警值时，会在设备操作屏上对应工位位置亮灯提示，操作人员可在设备不停机的状态下，从设备后侧的补料口向空工位补充卷盘，补料过程不影响前端取料动作，真正实现不停机连续上料。

　　设计过程中特意规避了传统转盘式多工位上料机构的缺陷——转盘式结构需要预留转盘转动的半径空间，整体占地面积更大，且转盘底部的驱动组件维护时需要拆解整个台面，维护难度高；而这种直线排布的多工位储料结构，每个工位的升降机构都是独立模块化设计，单个工位出现故障时可单独拆解维修，不需要拆卸其他工位组件，后期维护成本更低。机架中部预留了电气元件安装腔，电磁阀、真空发生器、接线端子都布置在封闭腔体内，避免车间内的切削液、粉尘进入元件内部造成故障，腔体侧门采用快拆式铰链，打开后即可接触到所有电气元件，接线维护空间充足。设备的对接端预留标准IO通讯接口，可直接与后续的冲床、检测设备、组装工位做信号交互，不需要额外加装中转控制模块，适配现有产线的集成需求。

　　从实际使用的适配性来看，这套结构除了适配标准7寸卷盘上料外，只需要更换储料工位的定位托块、调整吸盘架的安装位置，就可以适配5寸、10寸等不同规格的卷盘工件，甚至可以拓展用于片状工件、盘类五金件的上料场景，结构通用性较强。在安全防护设计上，移载机构的运动行程两端都配置了硬限位块与缓冲胶垫，避免传感器失效时机构超程碰撞，设备操作侧预留了安全光栅安装位，可根据车间安全规范加装光栅，人员误入取料区域时设备会自动暂停动作，避免安全事故。
