双层十槽IC卡片分拣输送推料结构

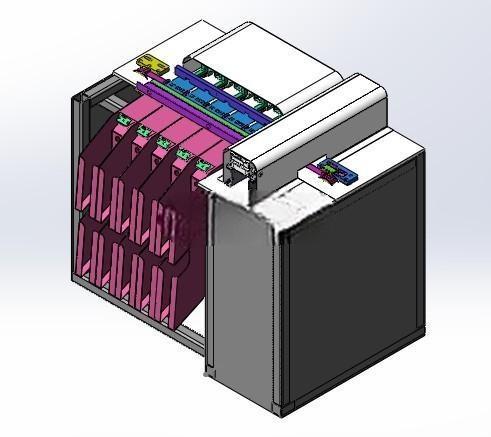

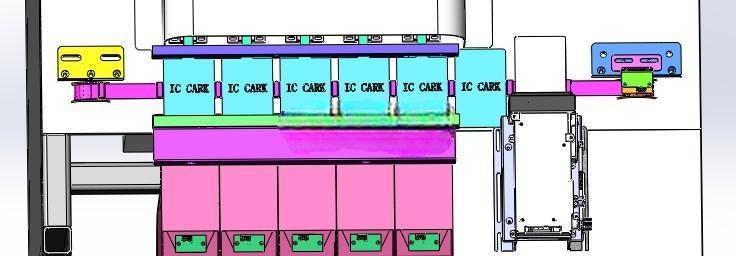

　　在智能卡生产、证卡发行、卡片检测类生产线中，卡片分拣是衔接前段印刷、写码、检测工序与后段包装、归集工序的核心环节，传统人工分拣不仅效率难以匹配高速产线节拍，还容易出现卡片划伤、混料、错放等问题，这类带电磁推料结构的双层卡槽分拣设备，正是针对薄片状硬质卡片的定向归集需求设计的专用执行单元。从结构布局来看，设备整体采用上下双层对称料槽排布，每层设置5个独立存卡仓位，合计10个分拣工位，可同时对应10种不同品类、不同检测结果或不同流向的卡片归集需求，相比单层排布的分拣结构，在相同设备占地面积下，仓位容量直接提升一倍，能有效压缩产线的横向安装空间，适配现有车间内紧凑的产线布局要求。设备的进料端对接平皮带输送机构，输送面的高度与上层料槽的入卡口保持齐平，输送段两侧设置可调式侧挡边，可根据卡片的实际宽度调整挡边间距，避免卡片在输送过程中出现偏斜、卡滞，输送线的每个仓位对应位置都设置了光电检测位，当卡片运行到对应目标仓位的位置时，输送驱动会瞬时停转，保证卡片的侧边与推料电磁铁的推头位置精准对齐，定位误差控制在0.5mm以内，避免推卡过程中出现卡片边角磕碰。

　　每个仓位的后侧都对应安装一个直动式电磁铁作为推料执行元件，电磁铁的推杆前端固定软质聚氨酯推块，接触卡片时不会刮伤卡面印刷层或芯片区域，当卡片到位信号触发后，电磁铁得电伸出，将卡片平稳推入对应仓位内，推料行程根据卡片长度设定，刚好能将卡片完全推入仓位且不会与仓位内已堆叠的卡片产生硬撞击，仓位内部设置倾斜式导槽，卡片被推入后会沿导槽自然滑落到仓位底部堆叠，无需额外的整料机构，仓位前侧设置透明观察挡板，操作人员可直观看到每个仓位的卡片堆叠高度，及时完成取料。

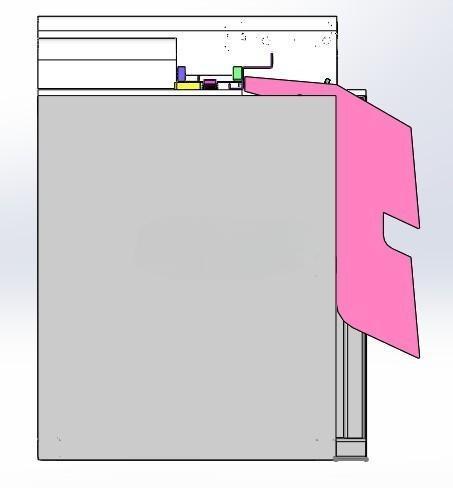

　　设备的下层仓位与上层仓位结构完全一致，通过垂直换向输送机构可将需要分流到下层的卡片导入下层输送线，采用同样的电磁推料逻辑完成分拣，上下层的驱动控制相互独立，可根据实际生产需求单独启用某一层的分拣功能，也可两层同时运行处理不同批次的卡片。从安装边界来看，设备主体框架采用标准铝型材拼接搭建，整体宽度不超过1.2米，长度根据10个仓位的排布控制在1.8米以内，设备底部设置可调式支撑脚，可根据对接产线的高度调整整机水平与输送面高度，支撑脚的调节范围为±50mm，能适配多数现有卡片生产线的输送高度差，设备的电气控制元件全部集成在机身侧面的电控安装区，无需额外外置独立电控柜，进一步减少设备的占地空间。在设计逻辑上，这套结构没有采用复杂的机械手抓取或气动推杆结构，而是选用电磁铁作为推料执行件，一方面是因为卡片本身重量极轻，单张卡片重量不足10g，电磁铁的推力完全满足推料需求，另一方面电磁铁的响应速度更快，单次动作周期可控制在0.2秒以内，能匹配最高每分钟120张的卡片输送节拍，同时相比气动元件，电磁铁无需配套气源管路，安装维护更简便，运行过程中也不会产生气动排气的噪音，更适合洁净度要求较高的卡片生产车间环境。

　　料槽的尺寸采用模块化设计，可根据处理卡片的尺寸更换对应宽度的料槽插件，无需改动主体框架结构，就能适配身份证大小的标准卡、异形卡、厚度0.3mm到1mm之间的各类硬质卡片的分拣需求，设备的输送辊筒采用包胶处理，增大与卡片之间的摩擦力的同时，不会在卡面留下压痕，输送线的驱动采用伺服电机控制，启停位置精度更高，不会出现过冲导致卡片对位不准的问题。在实际产线应用中，这类分拣设备可直接对接卡片检测机的出料端，根据检测设备给出的信号，将合格卡片、不同缺陷类型的次品卡片、不同写码内容的卡片分别推入对应仓位，实现卡片的自动分类归集，替代3到4名人工分拣工位的工作量，且分拣准确率可稳定保持在99.9%以上，不会出现人工分拣过程中因疲劳导致的错分问题。设备的推料电磁铁位置设置了可调节安装座，可根据不同厚度的卡片调整推头的初始位置，保证推块与卡片表面的接触位置在卡片的中心高度，避免推卡过程中卡片出现翘边、卡滞，每个仓位的底部都设置了满料检测传感器，当仓位内卡片堆叠到设定高度时，设备会发出提示信号，提醒操作人员及时取走仓位内的卡片，避免卡片溢出导致设备卡滞。
