多工位开关耐久性能检测试验装置

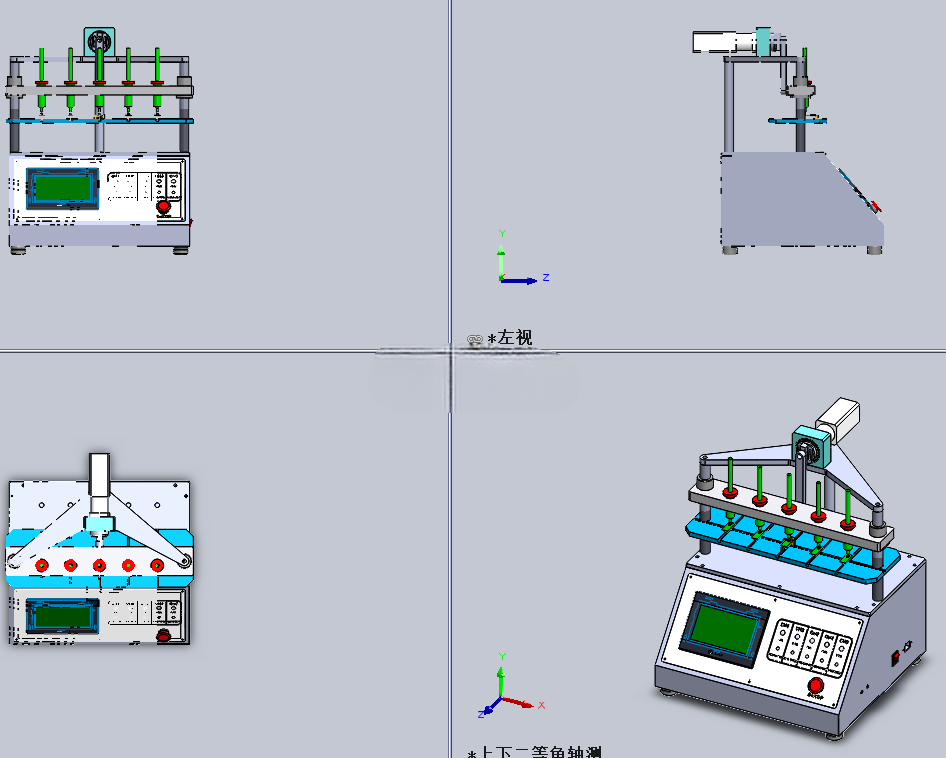

　　在低压电器、消费电子开关件的出厂质检环节，耐久寿命测试是判定产品可靠性的核心工序，这类测试往往需要完成数千到数万次的往复按压动作，人工操作不仅效率低下，按压行程、按压力度的一致性也无法保证，很容易出现测试数据偏差，无法真实反映开关的实际使用寿命，这款多工位试验装置正是针对这一场景开发的专用检测设备。从结构布局来看，设备采用台式一体化设计，底部为钣金焊接的操作柜体，柜体正面预留了嵌入式显示屏的安装位，屏幕旁排布五组独立的计数调节模块，每组模块对应一个测试工位，可单独设置按压次数、测试频率参数，柜体右下角设置急停按钮，方便测试过程中出现异常时快速切断动力。上部测试台采用水平铝板作为安装基准面，台面上等距排布五个开关装夹位，可同时适配五款同规格或者不同规格的开关样品同步测试，装夹位采用可调式挡块结构，不需要更换夹具就能适配不同外形尺寸的船型开关、按钮开关、轻触开关，装夹时只需要调整挡块位置锁紧即可，单工位最大可容纳尺寸为80mm80mm的开关样品，装夹完成后开关的按压面与台面保持齐平，保证按压头的施力方向垂直于开关动作面。

　　设备的驱动部分采用居中布置的直线往复机构，通过同步带传动带动横向移动的按压横梁，横梁上对应每个工位安装独立的弹性按压头，按压头内置压缩弹簧，可根据不同开关的按压力度需求调整弹簧预压量，避免硬接触压坏开关外壳，同时保证每次按压的行程一致，按压行程可在0-20mm范围内调节，测试频率可在10-60次/分钟区间设置，完全覆盖常规开关产品的耐久测试标准要求。设计过程中重点考虑了测试过程的稳定性，传动部分的同步带采用齿形带设计，避免长时间往复运动出现打滑偏移，横梁的两侧采用直线导轨做导向支撑，保证横梁移动过程中无卡滞、无偏摆，按压头的位置可沿横梁横向调整，当测试不同间距排布的开关时，只需要松开按压头的锁紧螺丝调整位置即可，不需要额外加工转接件。

　　设备的安装边界也做了充分考量，整体外形尺寸控制在800mm600mm*750mm范围内，可直接放置在常规质检工作台上使用，不需要额外做地基固定，柜体底部预留四个可调脚杯，可根据工作台的平整度调整设备水平，避免运行过程中出现晃动。电气控制部分集成在柜体内部，所有接线都采用端子排连接，方便后期维护检修，显示屏可实时显示每个工位的已完成测试次数、当前测试频率，当某个工位的开关出现失效无法正常通断时，对应工位的计数模块会自动停止计数并触发提示，不需要人工全程值守记录。

　　在实际应用中，这款设备可对接开关生产企业的质检流水线，完成成品入库前的寿命抽检，也可用于第三方检测机构的开关可靠性验证测试，相比单工位测试设备，五工位同步测试的效率提升4倍以上，同时设备的结构简单，传动部件均采用标准件，后期维护成本低，不需要专业人员即可完成常规的保养更换。设计时还特意考虑了操作的便捷性，所有参数调节都通过正面的按键完成，不需要打开柜体调整内部结构，新员工经过简单培训即可独立操作设备完成测试，装夹样品的过程也不需要专用工具，徒手即可完成挡块的调整和锁紧，大幅降低了设备的使用门槛。
