汽车密封条双边裁切设备结构设计

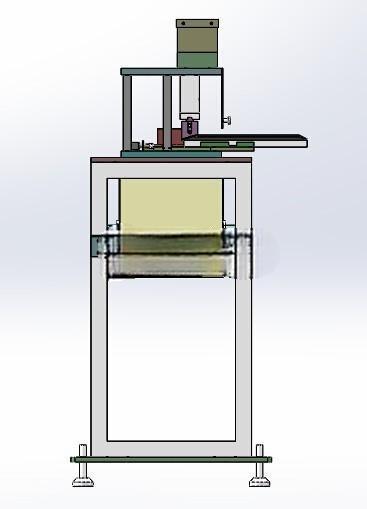

　　这套裁切设备主要面向汽车密封件生产环节的定长切边工序，适配汽车门框、车窗、后备箱等部位的橡胶密封条、复合密封条的端部裁切与定长冲切作业，在密封条挤出成型后的后段加工线中，承担两端同步裁切、切口成型的工序任务，可替代传统单头裁切的两次定位作业，有效减少重复装夹带来的形位误差，适配多批次小批量的密封条生产切换需求。设备整体采用框架式立式布局，下部为方管焊接成型的机架主体，机架底部配置可调式支撑脚杯，可在车间硬化地面上完成水平调节，单台设备的安装占地宽度控制在1.2米范围内，深度约0.8米，操作面高度适配人工站立作业的人机工程要求，无需额外搭建操作平台，可直接对接密封条生产线的出料端，也可作为独立工位单独布置。

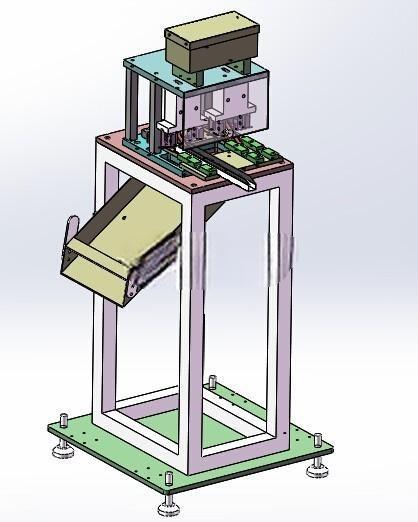

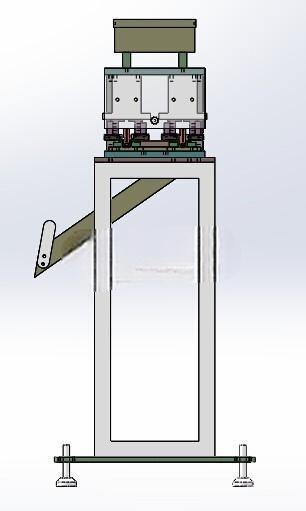

　　上部裁切执行单元采用上下模对切的结构形式，上模安装于驱动端的安装板上，下模固定于机架顶部的工作台面，模口根据密封条的截面轮廓做仿形设计，裁切时上下模合模形成完整剪切刃口，可一次性完成密封条双边的切口成型，避免单刃裁切带来的橡胶撕裂、切口毛边问题，针对带钢带骨架的复合密封条，刃口做了特殊的硬度处理，可承受连续冲切的载荷冲击，刃口寿命满足批量生产的使用要求。设备的进料侧配置倾斜式导料槽，导料槽的型面与密封条截面匹配，可对送入的密封条做初步导向定位，避免送料过程中密封条扭转、偏移，导料槽的安装位置可根据不同规格密封条的裁切长度做前后调节，调节范围覆盖常规乘用车密封条的裁切长度区间，换型时仅需更换仿形导料块与上下模头即可完成产品切换，无需改动设备主体结构。

　　裁切驱动单元布置于机架顶部的安装平台，动力传递路径做了对称式设计，保证两侧裁切刃口的动作同步性，合模过程中两侧刃口的行程差控制在0.1mm以内，避免出现单边切不透、切口台阶的缺陷，设备的动作逻辑设置为进料到位后触发感应开关，驱动单元带动上模下行完成裁切，裁切完成后上模复位，人工或配套取料机构取出成品即可进入下一个作业循环。从结构设计的角度来看，这套设备的框架部分做了加强筋布置，在冲切载荷作用下的机架变形量控制在允许范围内，保证长期使用后刃口的配合精度不会因机架变形出现偏差，所有运动副均配置了自润滑衬套，减少日常维护的润滑频次，适配车间多尘、连续作业的使用环境。

　　设备的电气元件安装位均做了防护设计，裁切作业区域预留了安全防护装置的安装接口，可根据现场安全要求加装光栅、防护挡板等安全部件，避免作业过程中出现安全隐患。在实际生产应用中，这类双边裁切设备可适配三元乙丙橡胶密封条、橡塑复合密封条、带金属骨架的密封胶条等多种材质的密封件裁切，切口平整度满足后续装配的密封要求，相比传统的手工裁切、单头裁切设备，双边同步裁切的作业效率可提升一倍以上，同时裁切一致性更好，减少后续人工修边的工序成本。整套结构的设计充分考虑了密封件加工行业的实际生产痛点，针对橡胶类材质裁切易变形、易撕裂的特性，在刃口角度、合模速度、压料结构上做了针对性优化，裁切前压料块会先压紧密封条待切区域的两侧，避免裁切过程中橡胶材质受力移位，保证切口位置的尺寸精度，压料力可根据不同材质的密封条做适配调整，避免压伤密封条表面的装饰层。
