龙门架式快递搬运码垛机械手结构

　　这套龙门架式搬运设备主要面向电商仓储、快递分拨中心的散件包裹搬运、码垛、工位转运场景，针对传统人工搬运效率低、错发率高、重件搬运劳动强度大的痛点设计，可适配纸箱、软包、扁平件等多种常见快递包裹形态，替代人工完成跨工位的物料转移作业，大幅降低搬运环节的货损概率，提升仓储分拣环节的流转效率。

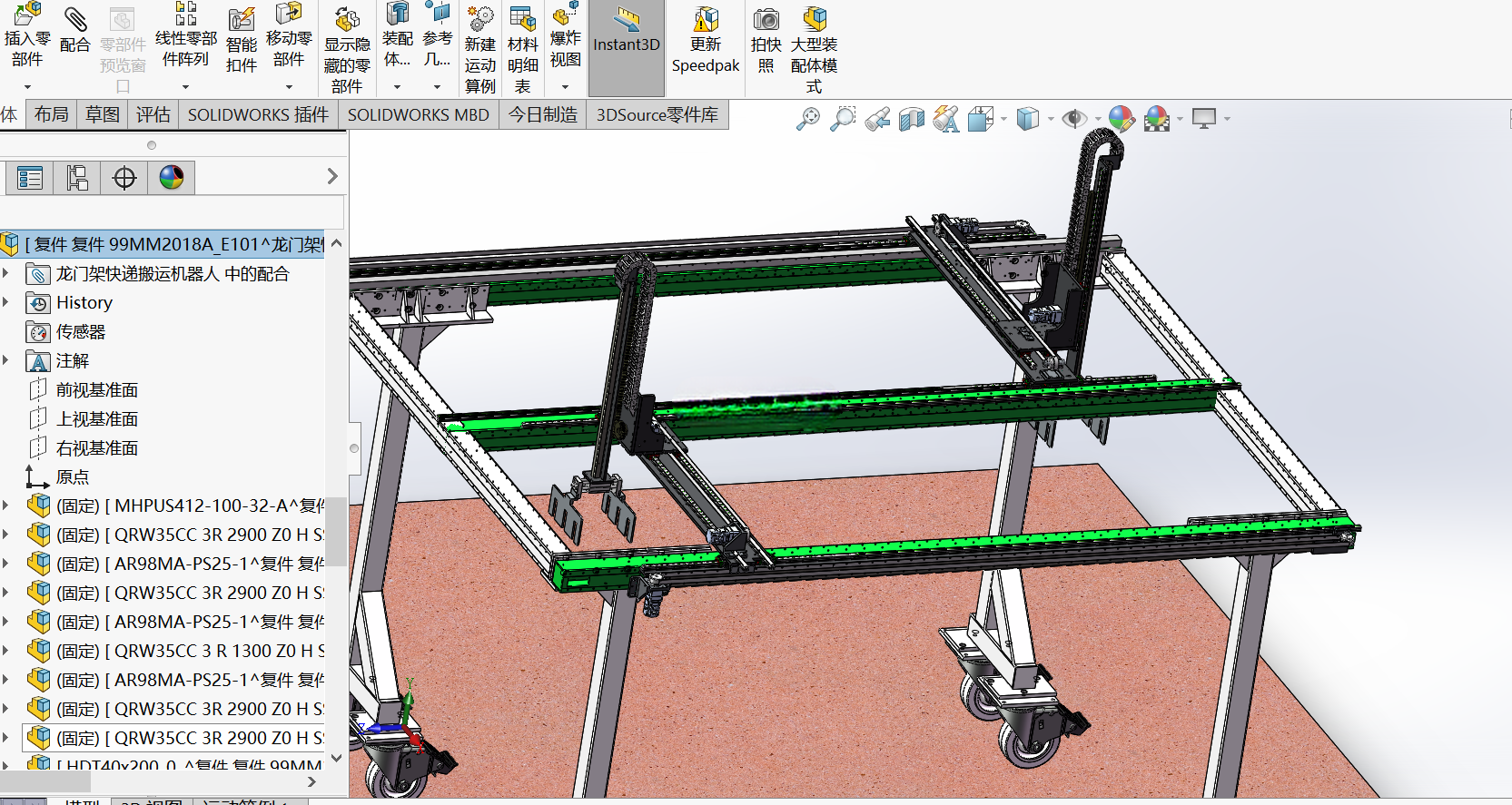

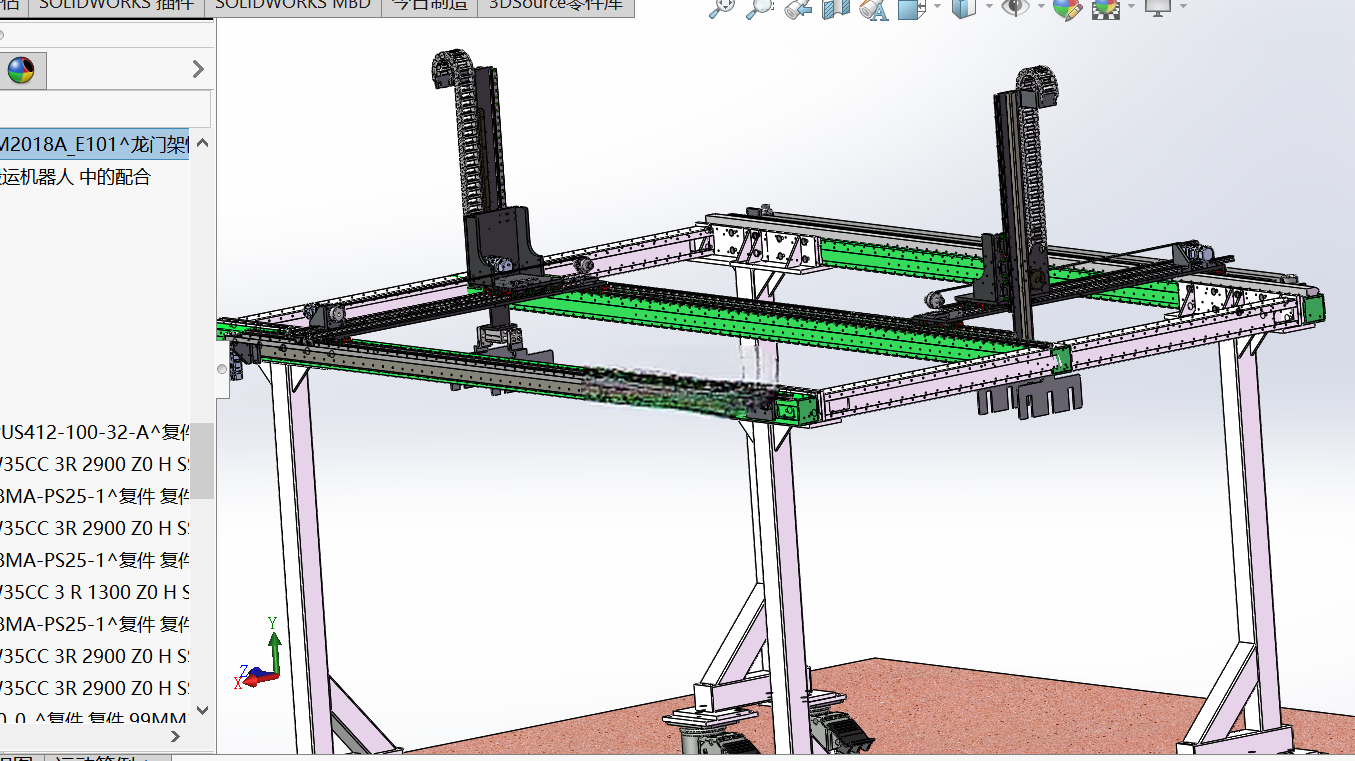

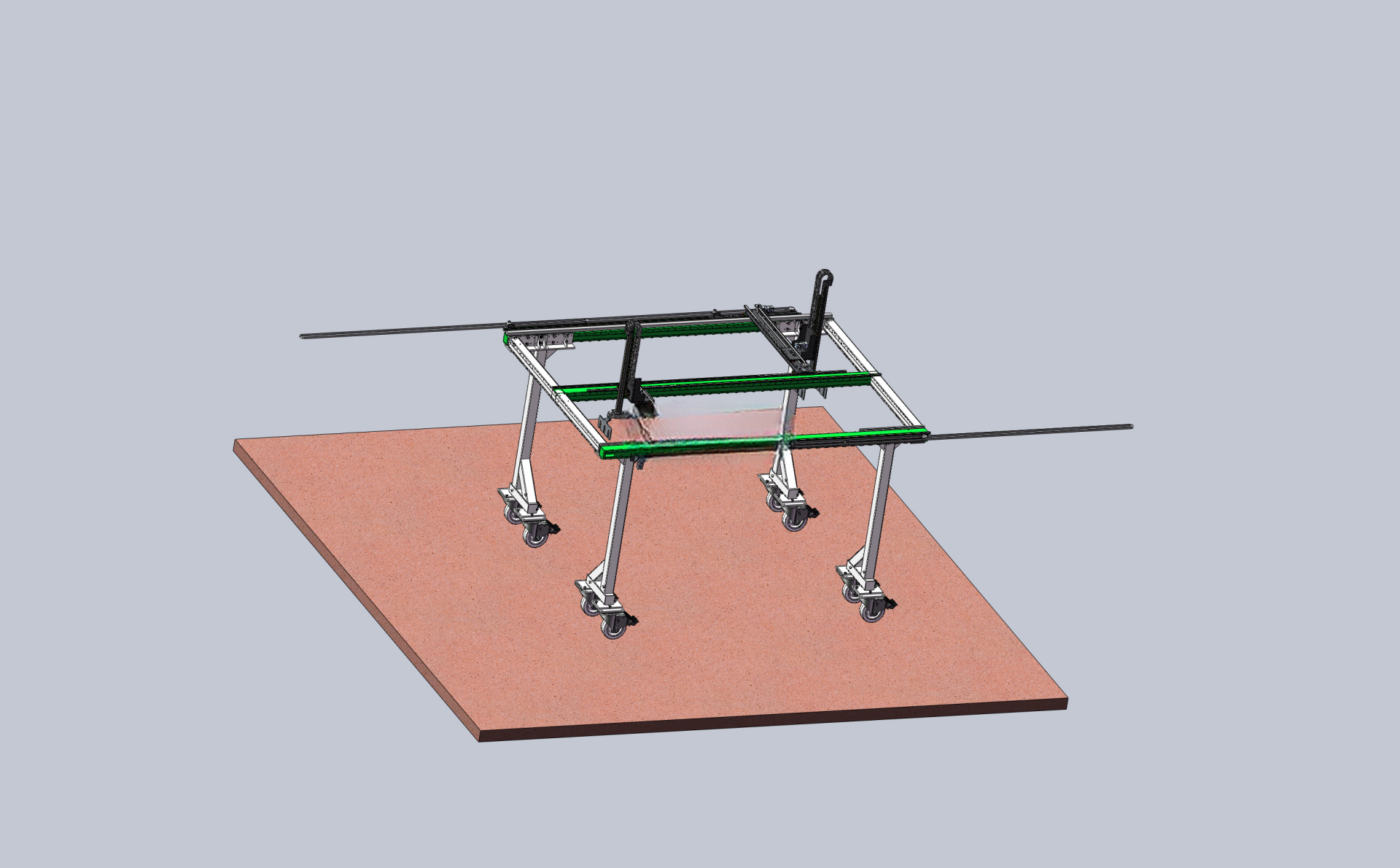

　　从整体结构布局来看，设备采用双立柱支撑的高架龙门架构，X轴方向采用双导轨同步传动设计，两根平行的重载直线导轨沿跨距方向布置，配合齿轮齿条传动模组实现大行程水平移动，跨距可根据现场场地宽度灵活调整，常规适配3-6米的工位跨度需求，安装时需保证两侧立柱安装面的平面度公差不超过2mm/m，避免导轨安装应力导致运行卡滞。Y轴横梁搭载在X轴滑座上，采用铝型材拼接的轻量化横梁结构，在保证结构刚性的前提下降低运动惯量，适配1-3米的纵深作业范围，可覆盖多个平行分拣工位的取放料需求。Z轴采用双独立滑台设计，每个滑台搭载独立的升降传动模组与末端执行器，可实现双工位同步作业，也可根据生产需求单独控制单滑台运行，升降行程根据现场码垛高度、输送线高度差设计，常规适配0.8-1.8米的升降范围，满足多层料箱码垛、不同高度输送线对接的需求。

　　末端执行器采用气缸驱动的夹爪结构，夹爪接触面贴有防滑橡胶垫，可根据包裹尺寸自适应调整开合行程，开合范围适配100-500mm宽度的常规快递包裹，夹取力通过调压阀可调，避免夹损软包、薄纸箱类易损包裹；夹爪上方集成有空位检测传感器，可实时检测取料位是否存在包裹，避免空夹、重复夹取的误动作，检测信号直接接入设备控制器，与传动模组的动作逻辑联锁，当检测到取料位无料时，设备自动移动至下一待取工位，减少无效行程。

　　设计过程中重点考量了设备的安装边界与运维便利性，两侧立柱底部采用带加强筋的法兰安装座，可通过膨胀螺栓直接固定在硬化混凝土地面，无需额外开挖地基，降低现场施工成本；所有传动模组的润滑点均布置在设备外侧易操作位置，日常运维时无需登高即可完成注油保养；走线采用坦克链内置布置，所有动力线、信号线均沿横梁、立柱的走线槽敷设，避免线缆外露导致的剐蹭、积尘问题，适配仓储车间多尘、长时间连续运行的工况。

　　控制逻辑层面，设备控制器可对接前端分拣系统的信号，根据包裹的目的地信息自动规划搬运路径，将对应包裹输送至指定的格口或码垛位，也可切换为手动示教模式，针对异形件、特殊规格包裹手动设定取放点位，适配多品种、小批量的柔性搬运需求；设备的运行速度可分段设置，在取放料点位附近自动降速，保证夹取、放置动作的平稳性，在空行程阶段自动提升运行速度，兼顾作业效率与运行稳定性。整套结构的刚性经过有限元校核，在满载夹取50kg包裹的工况下，横梁末端的最大挠度不超过0.5mm，保证长时间运行的定位精度，重复定位精度可控制在±1mm以内，满足快递分拣、码垛工位的精度要求，不会出现放料偏移、掉件的问题。
