双工位龙门架桁架机械手结构设计

　　这款双执行端龙门架式机械手，主要面向3C电子零部件加工、小型五金件冲压连线、包装线码垛分拣这类需要跨工位重复转运作业的生产场景，区别于单臂龙门设备，它可在同一桁架行程内同步完成两个工位的取放动作，能在不额外增加机架占地的前提下压缩单循环作业节拍，适配车间内设备排布紧凑、工位间距固定的连续生产线布局。

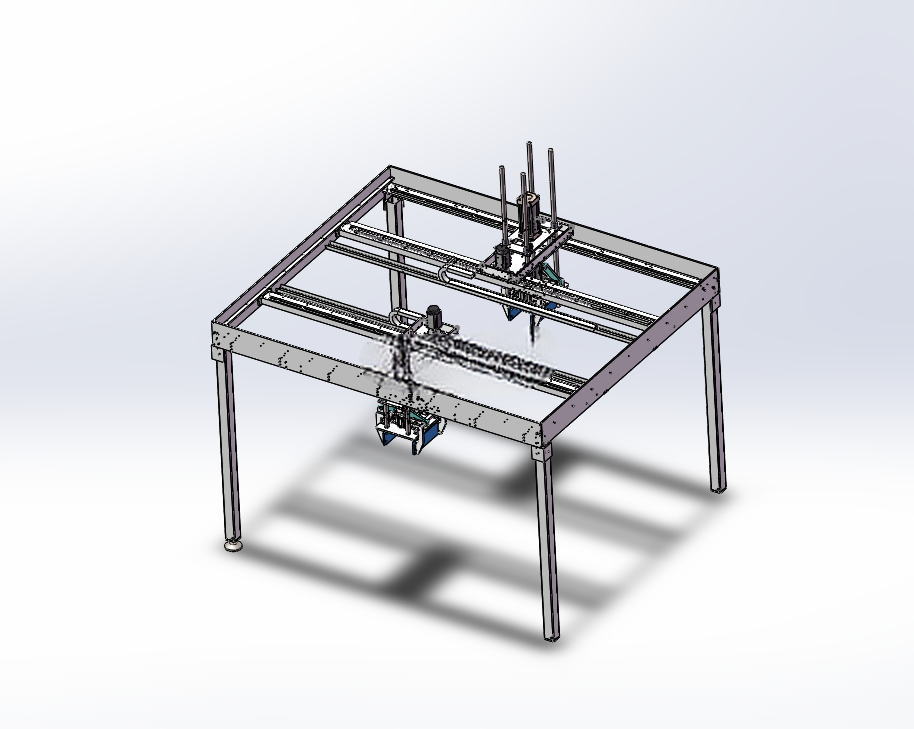

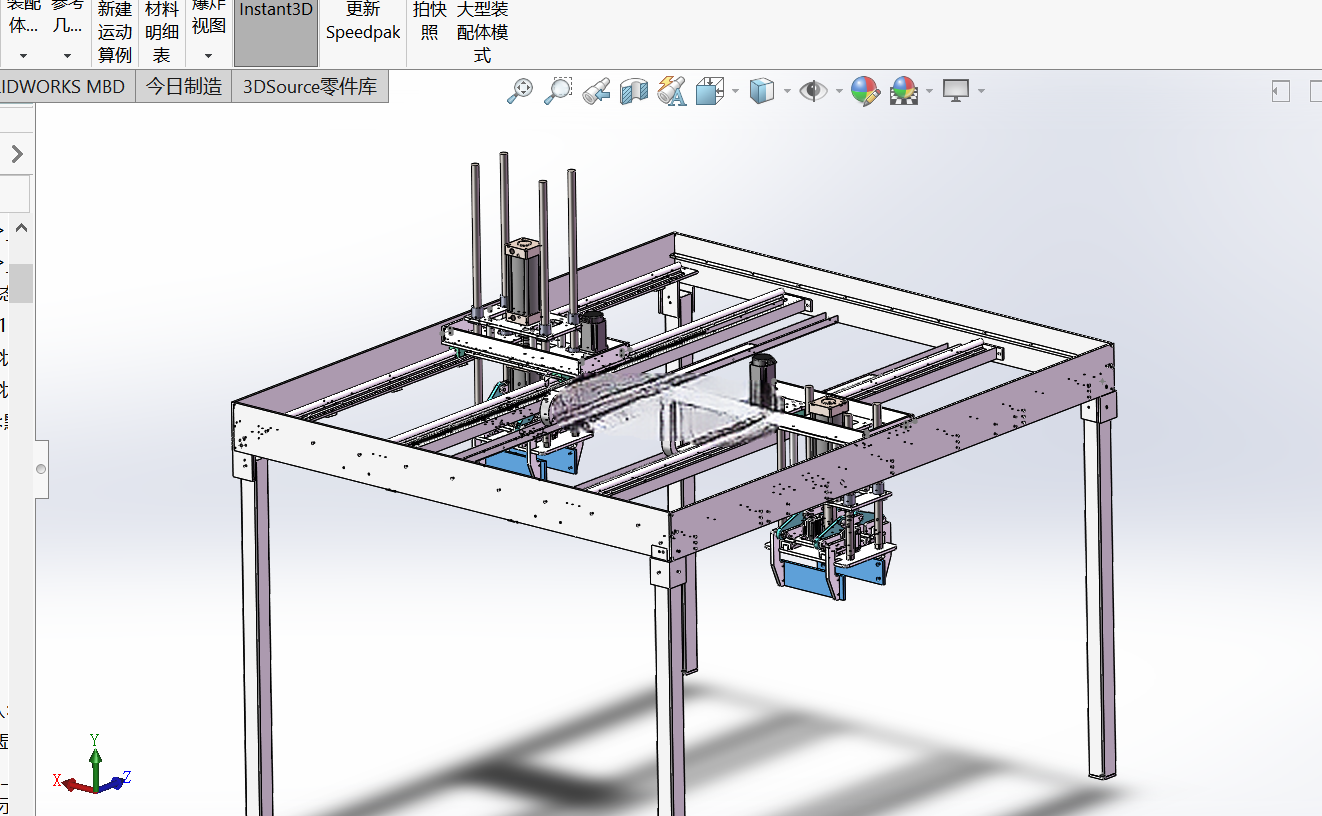

　　从结构设计逻辑来看，整机采用方管焊接成型的门型支撑框架，四根落地支腿底部配置可调脚杯，可适配车间地面存在的3-10mm高度差，安装时无需额外做预埋地基，只要保证支腿落点的地面承压满足每平米不小于500kg即可完成固定；横梁部分采用双直线导轨平行布置的导向方案，X轴传动选用同步带搭配伺服电机的组合，兼顾高速移动时的平稳性与定位精度，避免长行程下丝杆传动带来的挠度变形问题，有效行程可根据现场工位间距做模块化调整，常规适配的跨距范围在1.2m到3m之间，Y轴滑台搭载两组独立的Z轴升降模组，每组模组可根据实际作业需求配置夹爪、真空吸盘或者磁吸夹具，两个执行端可独立编程动作，也可协同完成同步取放，比如在冲压线场景中，一个夹爪负责从料台取待加工件送入冲床，另一个夹爪同时将冲床内加工完成的工件取出送至下道工位，将单循环的空行程时间压缩近40%。

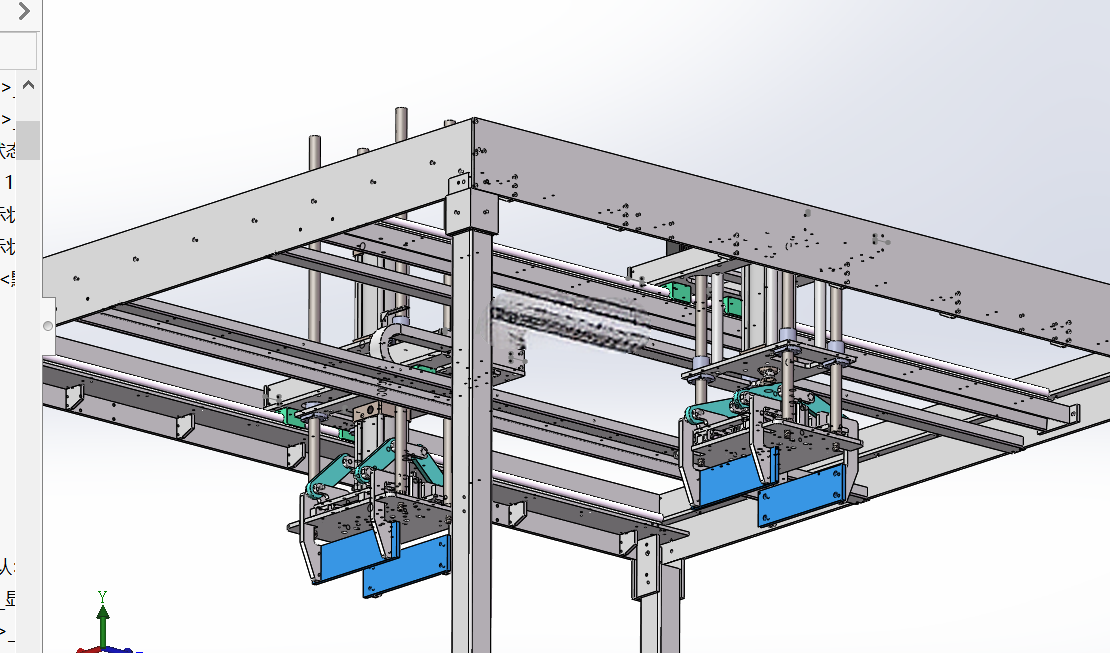

　　设计过程中重点考量了运动干涉问题，两组Z轴模组的安装间距预留了足够的安全余量，在X轴全行程移动时不会出现夹具碰撞的情况，同时所有走线都采用拖链内置排布，避免线缆外露在长期往复运动中出现磨损折断，气管与电缆分层布置在拖链内部，减少信号干扰与气管弯折损耗。从安装边界来看，整机的高度方向可根据现场设备的进料高度做适配调整，常规Z轴升降行程为200-500mm，支腿高度可在800mm到1500mm区间定制，安装时只需保证龙门框架的两横梁平行度误差控制在0.5mm/m以内，导轨直线度误差不超过0.2mm/m，就能保证整机运行时无卡顿、定位精度控制在±0.1mm范围内，满足绝大多数轻工业自动化产线的重复定位要求。

　　不同于关节型工业机器人，这种龙门架式机械手的运动轨迹为空间直角坐标系，编程逻辑更简单，现场调试人员无需掌握复杂的机器人运动学算法，只需通过点位示教就能完成作业路径设置，后期维护也更便捷，导轨、同步带、伺服电机这些标准件都可直接从市场采购替换，不需要定制专用配件，能大幅降低设备的后期运维成本。在实际应用中，这类设备还可拓展搭配视觉定位系统，针对摆放位置存在偏差的工件做动态位置补偿，适配料框内无序摆放工件的抓取作业，也可在Z轴末端加装旋转轴，完成工件的翻面、转角度摆放需求，覆盖更多工序的作业要求。结构受力方面，框架设计时通过有限元仿真做了形变校核，在X轴滑台移动到横梁最远端、Z轴挂载5kg负载的情况下，横梁的最大下挠量不超过0.3mm，不会影响末端的定位精度，支腿与横梁的连接位置采用加强筋焊接+螺栓锁紧的双重固定方式，避免设备高速启停时出现框架晃动，保证长时间连续运行的结构稳定性。
