铝箔生产用平行移载输送设备结构

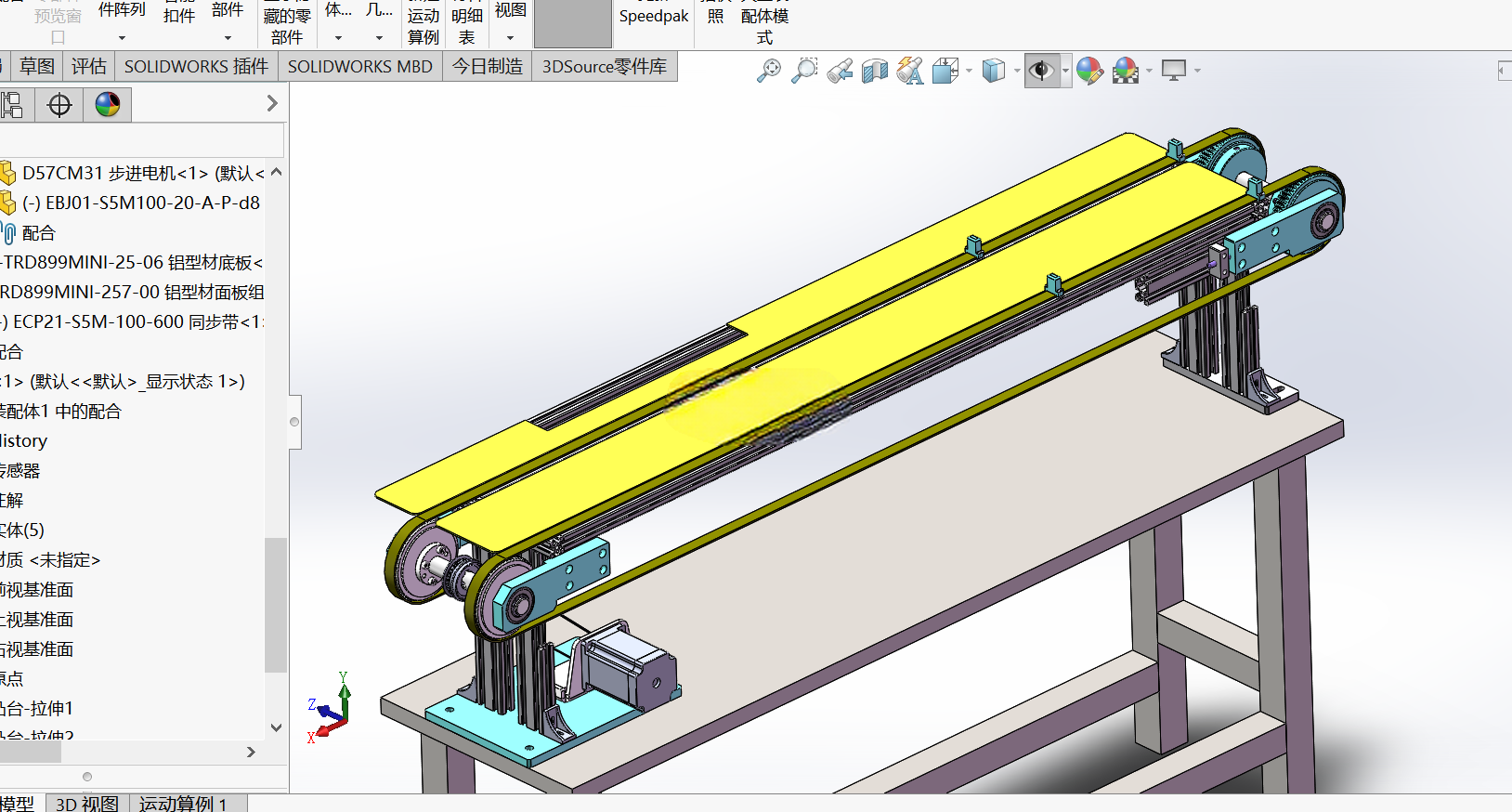

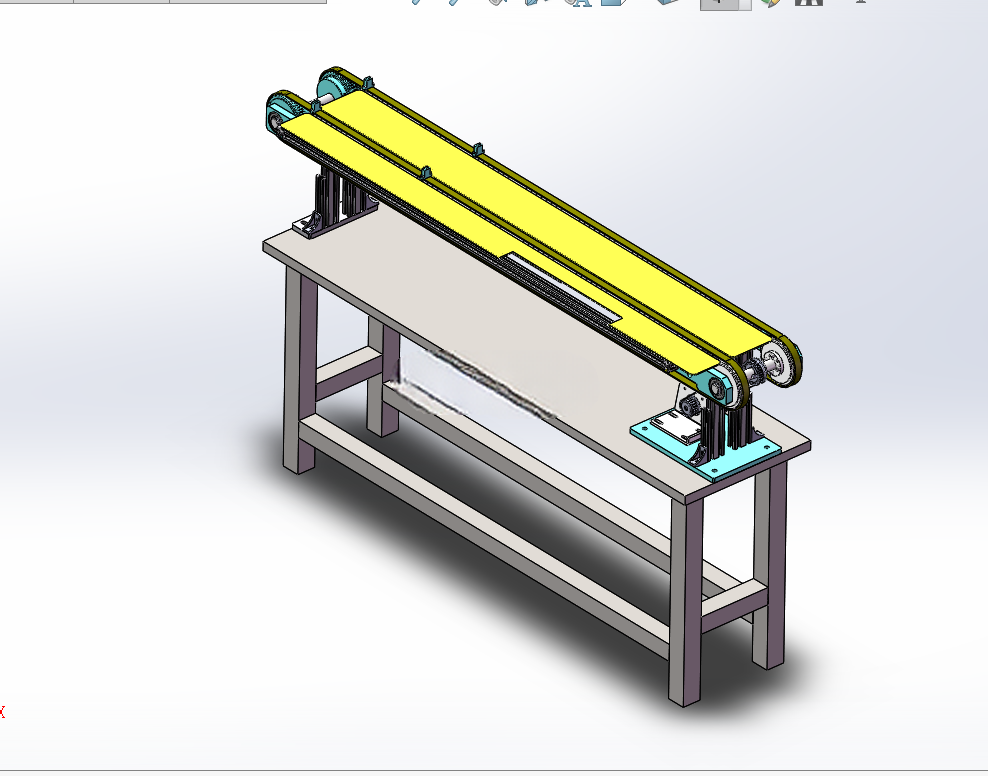

　　在软包装、电池极片、食品包装用铝箔的连续卷绕生产工序中，前后卷料的换卷衔接环节一直是影响产线稼动率的关键节点，传统换卷操作需要人工牵引铝箔端头完成对接，不仅容易造成箔材褶皱、拉伸变形，还会导致产线短暂停机，无法匹配高速分切、卷绕设备的连续生产节奏，这款铝箔平移设备正是针对该工序痛点开发的专用移载机构。从结构布局来看，设备采用双列窄幅平皮带作为承载输送面，皮带工作面的宽度经过匹配铝箔幅宽设计，避免过宽的皮带结构与周边导辊、张力机构产生空间干涉，皮带的张紧端配置在设备右侧的驱动侧，采用同步轮配合减速电机直驱的传动方案，省去了额外的链传动、齿轮传动环节，既降低了传动间隙带来的输送位置误差，也减少了日常维护的润滑点数量。设备的支撑机架采用方管焊接成型的桌式结构，底部设置有横向连接的加强撑，避免长跨度机架在运行过程中出现共振抖动，机架的四个支脚位置预留有地脚螺栓安装孔，可直接固定在车间混凝土地面，也可搭配减震垫使用，适配不同楼层车间的安装减震需求；机架的台面高度经过匹配常规铝箔卷绕设备的出料高度设计，输送面的高度差控制在±5mm范围内，避免铝箔在进出平移设备时出现垂度过大导致的表面剐蹭。

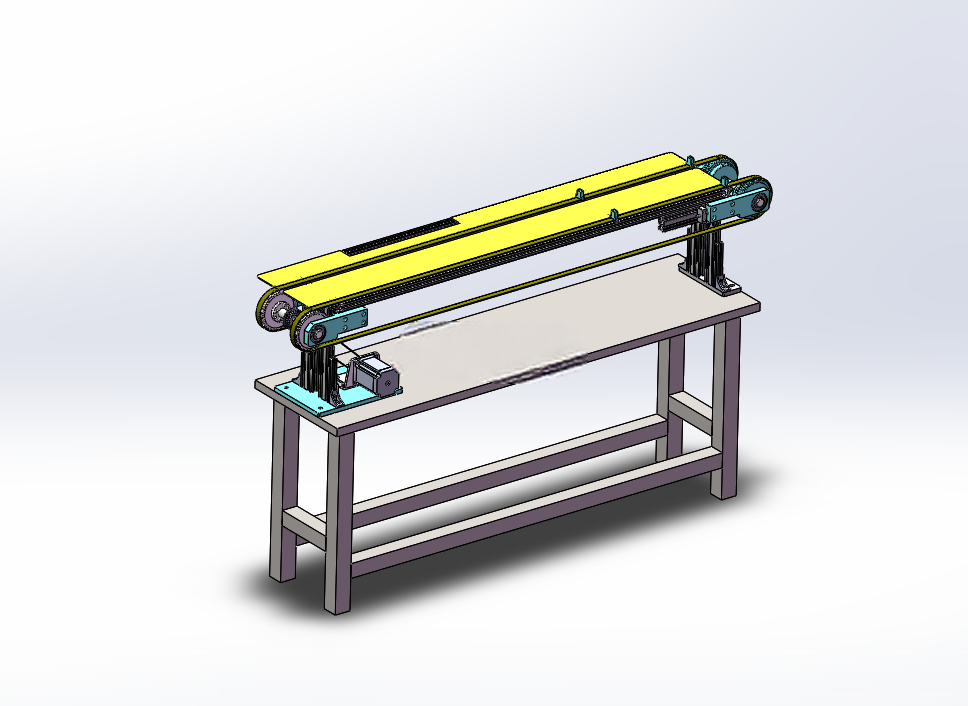

　　皮带线的两端设置有导向压轮，压轮的表面包覆聚氨酯材质，既可以保证皮带运行过程中不会出现跑偏掉带的问题，也不会压伤接触到的铝箔表面，驱动电机的安装位置设置在机架左侧的下部台面，通过电机安装板的长圆孔可以调整电机的前后位置，实现同步带的张紧度调节，不需要额外拆卸其他结构件就能完成日常张紧维护。在功能实现上，设备可以带动压辊夹持状态下的铝箔平行移动设定距离，将前一卷铝箔的尾端精准输送到后一卷铝箔的前端接料位置，配合接胶、压合机构就能完成不停机换卷的接箔操作，整个移动过程中铝箔的张力保持稳定，不会出现拉伸变形、收缩起皱的问题，这是因为皮带的运行速度可以和前后端卷绕设备的线速度实现同步匹配，速度差控制在0.5%以内，避免速度不匹配导致的箔材拉扯或堆料。

　　从设计思路上，这款设备没有采用复杂的多轴移载结构，而是用最简洁的平行皮带输送方案实现铝箔的水平移载功能，整体结构的零部件数量少，加工难度低，大部分结构件采用标准型材和标准传动件，生产制造成本更低，同时设备的维护门槛也更低，车间的普通设备维护人员就能完成易损件更换、皮带调整等日常操作。设备的安装边界需要注意，左右两端需要预留至少300mm的操作空间，方便人员调整皮带张紧度、清理皮带表面的铝屑残留，设备后侧需要预留200mm的走线空间，用于布置动力线缆和信号线缆，设备的整体高度不超过1.2m，不会遮挡操作人员观察前后端卷绕设备的视线，方便生产过程中实时监控接箔状态。

　　在实际应用场景中，这款设备除了用于铝箔生产的换卷衔接工序，也可以适配铜箔、薄膜等其他柔性卷状材料的平移输送工序，只需要调整皮带的间距和输送速度参数，就能匹配不同幅宽、不同厚度材料的输送需求，皮带的表面可以根据输送材料的特性选择不同的材质，比如输送表面粗糙度较高的材料时可以选用防滑花纹皮带，输送洁净度要求高的食品包装用铝箔时可以选用食品级硅胶皮带。设备的传动部分全部设置有安全防护罩，皮带轮、同步带等旋转部件全部被防护罩覆盖，避免生产过程中操作人员的衣物、工具卷入旋转部件造成安全事故，防护罩采用快拆式结构，不需要专用工具就能拆卸，方便日常的设备检查和维护。机架的台面采用钢板折弯成型，表面经过喷塑处理，不容易积留铝屑和灰尘，清理时只需要用压缩空气吹扫就能完成台面清洁，不会因为铝屑堆积导致皮带运行卡滞。
