弯道分流式轮胎辊筒输送设备结构

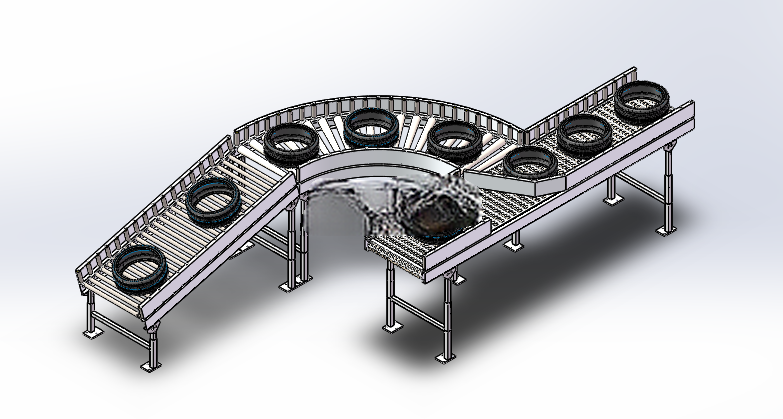

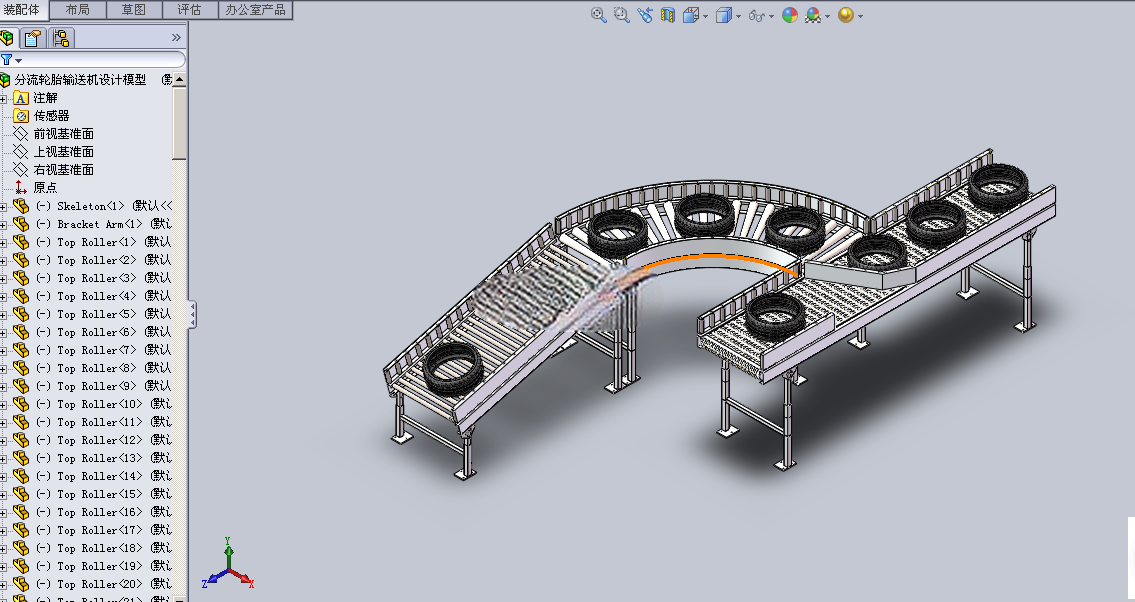

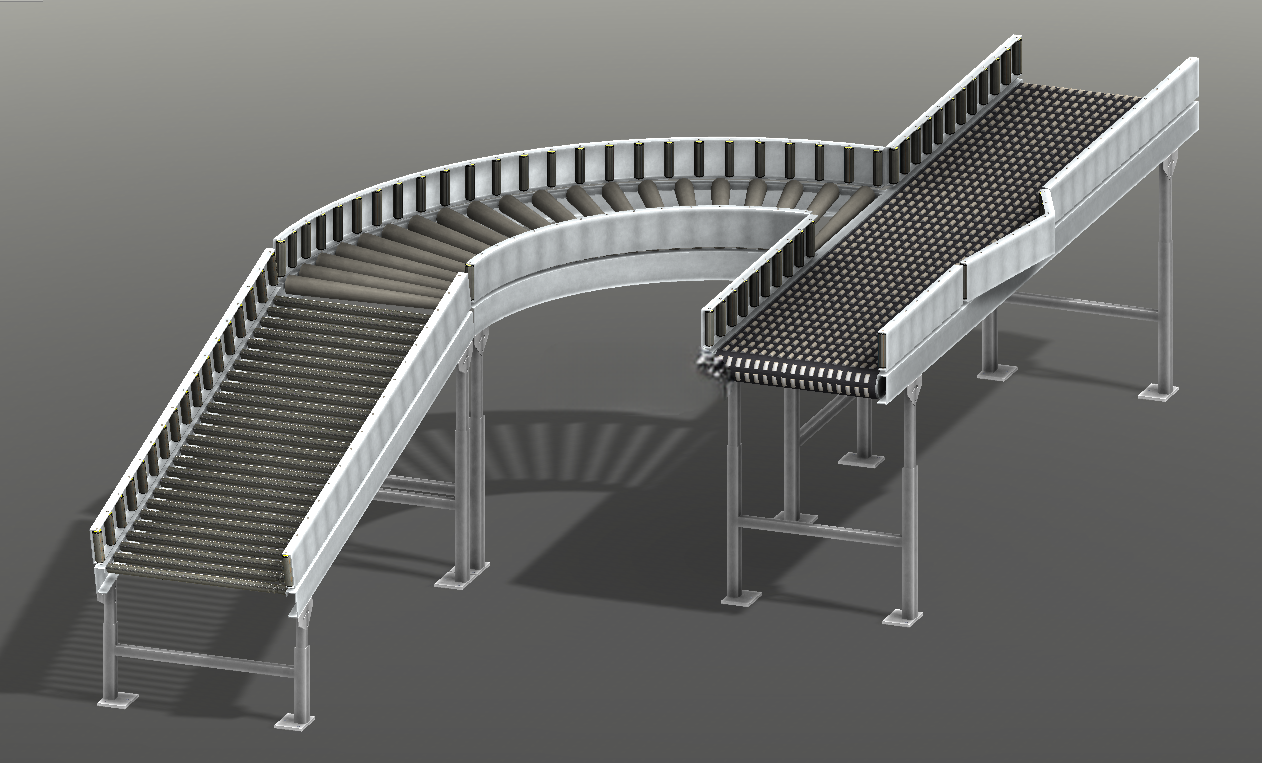

　　这款分流式轮胎输送结构，主要面向轮胎生产制造、仓储分拣以及整车装配环节的胎体转运需求设计，解决直段输送线无法完成转向、多线分流的工况痛点。在轮胎生产的硫化、检测、仓储分拣以及总装车间的轮胎配送环节，传统直段辊筒线只能完成直线输送，遇到车间布局转角、需要将单条线的轮胎分流至不同工位时，往往需要多段线体拼接、额外设置顶升移载机构，不仅占用更多车间平面空间，还会增加胎体转运过程中的卡滞、磕碰风险。这套结构采用弧形弯道衔接两段直段输送段的布局，弯道段的辊筒采用锥面设计，每根锥辊的锥度根据弯道转弯半径匹配计算，保证轮胎在弯道段行进时，内外侧线速度与转弯轨迹匹配，不会出现胎体偏移、剐蹭护栏的情况。

　　整体线体的支撑腿采用方管焊接结构，底部配置可调脚杯，可根据现场地面平整度调整支腿高度，保证整段线体的辊筒面水平度控制在合理范围内，避免轮胎因线体倾斜出现跑偏。直段部分的辊筒采用统一直径的圆柱辊，辊筒间距根据常用乘用车子午线轮胎的最小直径设定，保证轮胎在输送过程中至少有三根辊筒同时接触胎面，避免胎体局部受力过大产生形变，同时防止小尺寸轮胎卡入辊筒间隙。弯道段外侧设置高度适配的导向护栏，护栏采用光滑圆管弯折成型，与胎侧接触的位置无尖锐棱角，避免剐蹭轮胎橡胶表面。分流位置的结构设计预留了分流机构的安装接口，可根据实际产能需求加装摆轮分流、顶升移载或者挡料机构，无需对原有线体主体结构做大规模改动，适配不同产能规模的产线布局需求。

　　从安装边界来看，直段线体的宽度根据常规乘用车轮胎的最大外径设定，可覆盖13寸到22寸的乘用车子午线轮胎输送需求，弯道段的转弯半径经过反复校核，保证最大尺寸轮胎通过时，胎侧与护栏之间预留足够安全间隙，不会出现卡滞。线体的驱动端预留了标准电机安装位，可根据线体总长度、输送节拍需求匹配对应功率的减速电机，单段驱动即可覆盖直段加弯道的输送需求，减少驱动点位，降低后期运维的备件成本。在实际工况应用中，这类弯道分流输送结构可直接嵌入现有轮胎输送产线，替代传统的直角转运机构，减少线体的占地面积，同时降低胎体转运过程中的冲击，提升输送过程的稳定性。

　　设计过程中针对辊筒的受力做了针对性校核，每根辊筒的轴径根据单条轮胎的最大重量设定，保证满载输送时辊筒的绕度在允许范围内，长期运行不会出现辊筒弯曲变形的情况。支撑腿之间设置横向连接杆，提升整段线体的结构刚性，避免设备运行过程中出现共振晃动。护栏与线体架体之间采用可调节安装结构，可根据实际输送的轮胎宽度调整护栏间距，适配不同规格轮胎的输送需求，无需更换护栏构件。线体架体采用模块化分段设计，直段、弯道段均为独立模块，现场安装时只需通过螺栓连接即可完成组装，降低现场安装的施工难度，缩短产线搭建周期。针对轮胎输送过程中可能出现的胎面带屑情况，辊筒之间预留了清扫空间，后期运维时可方便清理掉落的橡胶碎屑，避免碎屑卡入辊筒轴承造成卡滞。
