可调节角度带脚轮移动式木材切割设备

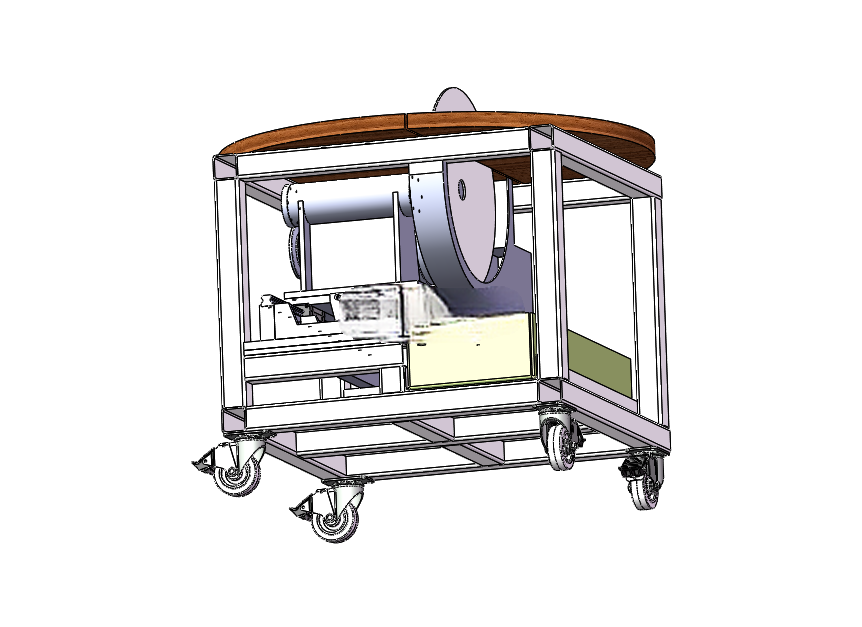

　　这款木材切割设备的设计初衷，是解决小型木工作坊、现场装修施工场景下，常规固定式切割机无法灵活转场、难以适配多角度斜切需求的痛点。日常作业里，木方、实木条、细木工板的切割往往不是单一垂直角度，比如吊顶龙骨的斜接、家具框架的45度拼角、异形木构件的定角裁切，都需要切割设备能快速调整切割角度，同时保证切割过程中木料不会发生窜动，避免切口崩边、角度偏差的问题。设备底部配置了四个带刹车的万向脚轮，单轮承重设计覆盖整台设备自重加常规木料进料的总载荷，转场时无需额外吊装，单人即可推动移位，到达作业位置后踩下脚轮刹车，就能锁定整机位置，避免切割过程中机架移位影响精度。

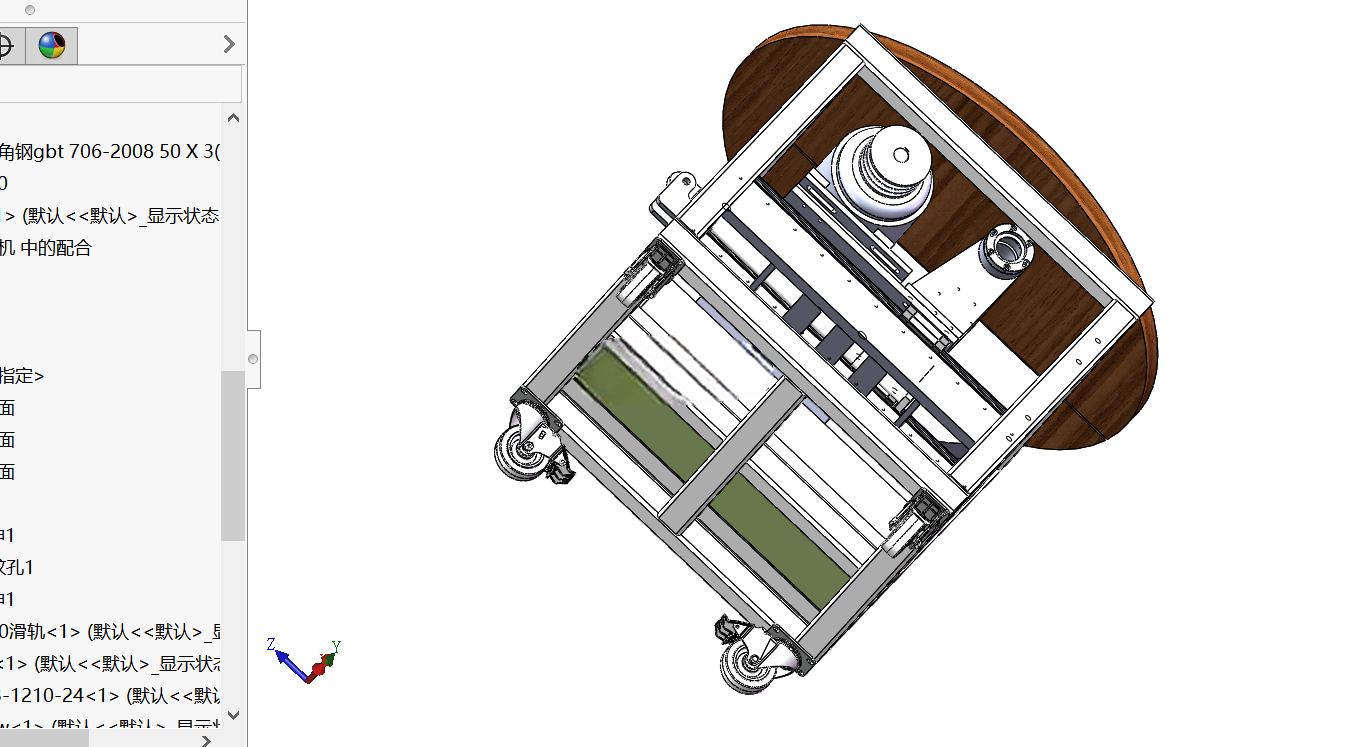

　　机架主体采用工业铝型材搭配钣金连接件搭建，这种结构的优势在于装配精度可控，后期维护时不需要复杂的焊接工装就能拆解更换部件，框架的内部预留了足够的走线、排屑空间，切割产生的木屑可以顺着机架内侧的斜面滑落到底部的集屑区域，不会堆积在传动部件附近加剧磨损。核心的转动架结构是整个设备的设计重点，转动架通过两端的铰接轴固定在机架上部，调节杆采用梯形螺纹传动，转动调节手轮时，调节块会沿着导向杆做直线位移，进而带动转动架绕铰接轴转动，角度调节范围覆盖0到45度的常用切割角度，调节到位后通过锁紧手柄就能固定转动架位置，避免切割受力时角度发生偏移。

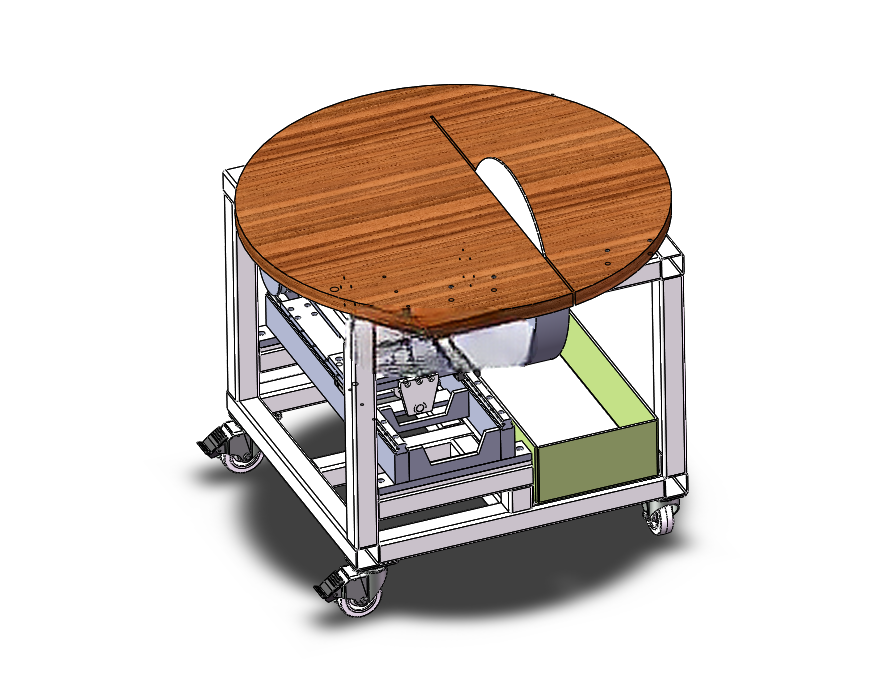

　　固定机构设置在转动架的进料平台上，采用快速夹钳配合可调挡块的结构，针对不同宽度、厚度的木料，可以快速调整挡块位置，夹紧后木料在切割方向、垂直进料方向都不会产生位移，相比传统的手扶进料方式，既提升了作业安全性，也能保证切口的直线度。切割组件的安装位做了动平衡校核，锯片的防护罩采用半包围结构，既不影响正常进料切割，也能阻挡切割过程中飞溅的木屑和碎料，锯片的传动主轴采用深沟球轴承支撑，保证高速转动时的径向跳动量控制在合理范围内，避免锯片摆动导致的切口粗糙、锯片损耗过快的问题。设备上部的圆形工作台面采用耐磨密度板贴防静电面层，日常放置待切割木料、测量工具时不会刮伤工件表面，台面边缘做了圆弧倒角处理，避免作业时磕碰划伤。

　　从安装边界来看，整机的占地面积控制在小型作业设备的合理区间，不需要做专门的设备基础，普通平整的水泥地面、木工工作台面都可以放置使用，进料方向预留了足够的操作空间，长度1米以内的常规木方都可以顺利完成进料切割，不需要额外拓展辅助台面。设计过程中特意规避了传统切割机的几个常见问题：一是将调节机构的操作位设置在设备侧方，操作人员站在进料位置就可以伸手完成角度调节，不需要绕到设备另一侧操作；二是所有的传动调节部位都做了防尘处理，木屑不会进入螺纹配合、轴承配合的间隙，降低日常维护的频次；三是整机的重心控制在机架中心偏下的位置，即使切割较重的木料时，也不会出现机架倾翻的风险。在实际应用中，这款设备既可以用于小型家具加工厂的批量小件切割，也可以用于装修现场的木作裁切作业，相比大型固定式裁板锯，它的灵活性更高，相比手持切割机，它的切割精度、作业安全性都有明显提升，转动架的角度调节结构经过受力校核，即使长时间满负载作业，调节机构也不会出现变形、卡位的问题，固定机构的夹紧力经过反复测试，既能夹紧木料不会松动，也不会因为夹紧力过大导致软质木料表面出现压痕。
