玉石线切割加工专用设备结构设计

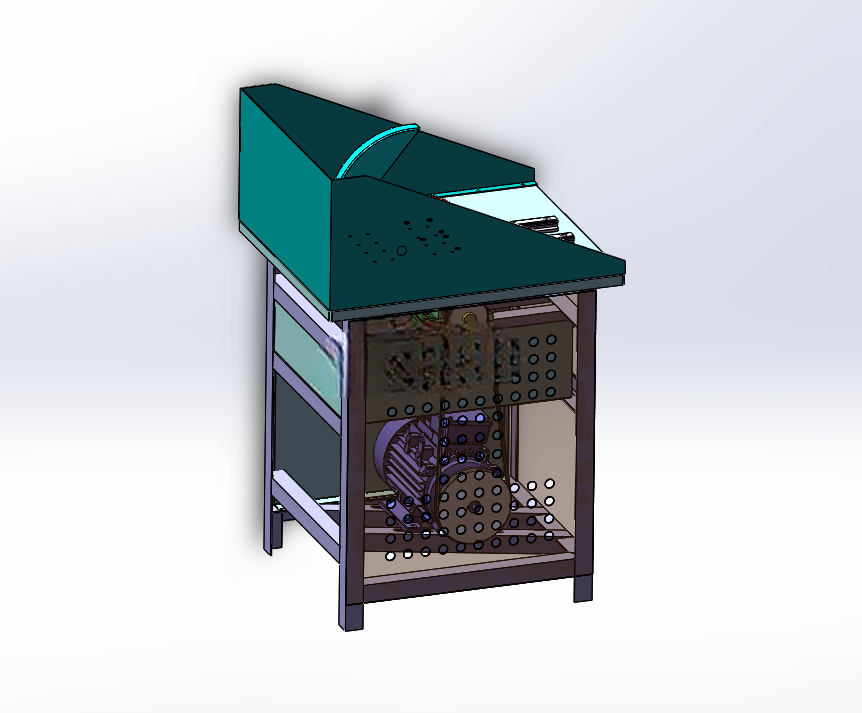

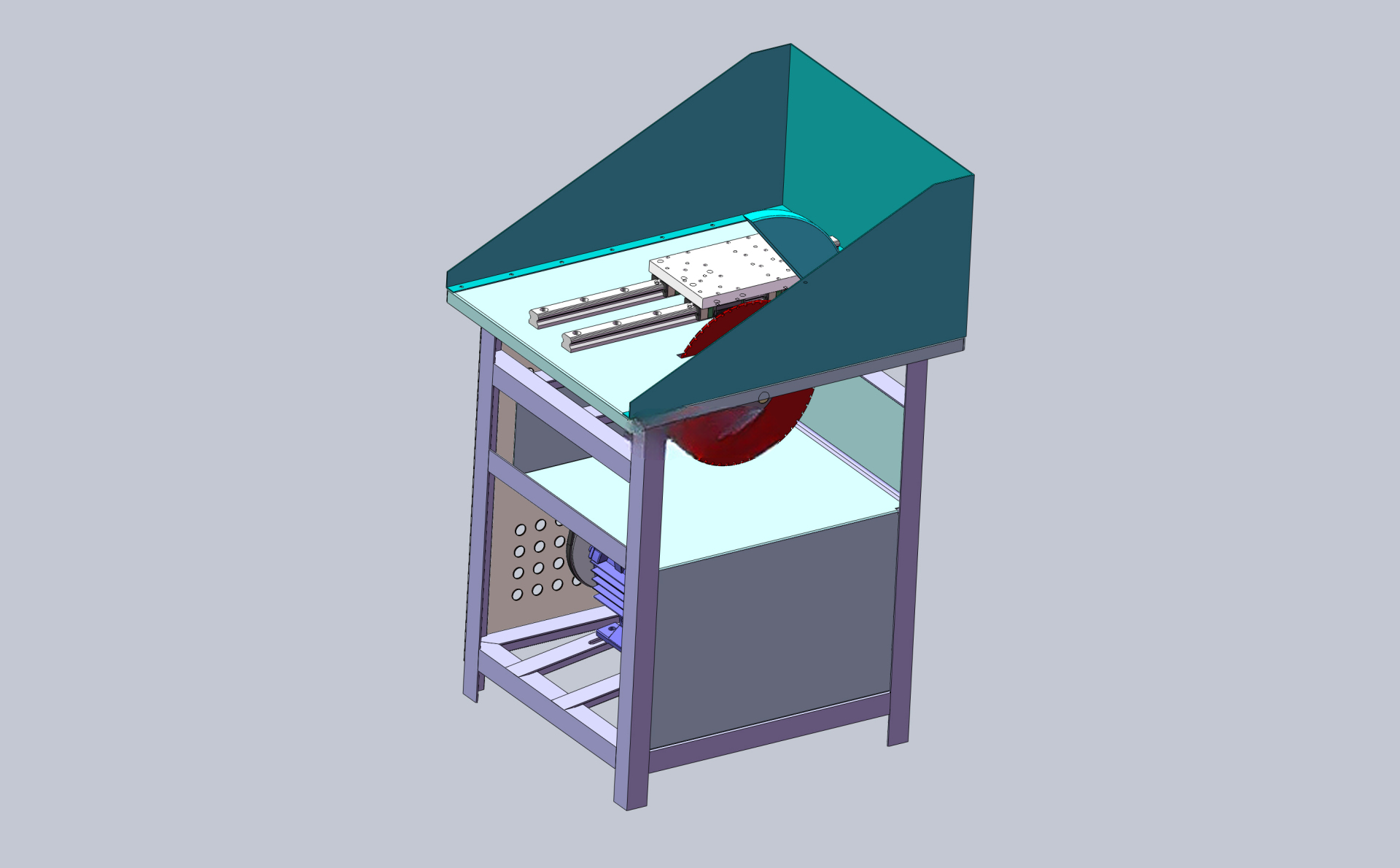

　　这款玉石切割设备主要面向玉石原石开片加工场景，适配玉石加工作坊、文玩加工工坊、珠宝首饰预处理车间的日常生产需求，专门解决传统玉石开料环节中油锯损耗大、高压水锯切割幅面受限的实际痛点。从结构布局来看，设备采用立式机架承载结构，底部框架采用方管焊接成型，预留了动力组件、传动组件的安装空间，机架侧面开设阵列式通风散热孔，兼顾内部组件防护与运行散热需求，底部支撑脚设置可调高度结构，可适配车间不平整地面的安装找平，安装时仅需预留1200mm*800mm的地面操作空间，设备总高度控制在1400mm以内，无需额外加高车间作业空间，常规厂房层高即可满足安装要求。

　　上部作业仓采用斜向护罩设计，护罩做半封闭处理，既可以阻挡切割过程中冷却液飞溅、碎屑外溅，也预留了原石上料的操作开口，操作人员可从斜向开口处完成原石装夹、对位调整，护罩顶部设置观察缺口，可实时观察切割进给状态，避免盲切导致的原料损耗。设备核心切割单元采用线切割走丝结构，相比传统圆盘锯片切割，线切割的切缝更窄，能够最大程度减少名贵玉石原料的切割损耗，走丝路径做了张紧结构设计，可根据切割原石的硬度调整走丝张力，避免走丝抖动导致的切割面不平整问题，切割进给采用导轨导向结构，进给速度可根据原石材质做无级调整，针对硬度较高的翡翠、和田玉等材质可降低进给速度保证切割面精度，针对硬度较低的岫玉、玛瑙等材质可适当提高进给速度提升加工效率。设备的原石装夹平台设置在护罩内部作业区，平台采用可调整式夹具，可适配不同外形的不规则原石装夹，装夹后可做小角度偏转调整，满足斜切开片的加工需求，夹具的夹持面做防滑处理，避免切割过程中原石移位导致的切割偏差。动力单元布置在机架下部仓体内，与上部作业区做分隔设计，避免切割碎屑、冷却液进入动力仓造成组件损坏，动力输出通过传动结构连接走丝轮与进给机构，传动路径做了密封防护，减少日常维护的清理工作量。

　　从设计思路上，这款设备优先考虑玉石加工的原料损耗控制，所有结构设计都围绕降低切缝、提升切割精度展开，同时兼顾小型加工作坊的操作便利性，没有设置复杂的数控编程单元，操作人员经过简单培训即可上手操作，设备的操作控件集中布置在护罩侧方，伸手即可完成进给启停、速度调整的操作，无需往返走动调整参数。设备的冷却液循环系统集成在机架底部，储液槽做抽拉式设计，方便定期清理沉积的玉石碎屑，冷却液喷嘴对准切割线位置，可在切割过程中持续冷却切割线同时冲走切割产生的碎屑，避免碎屑卡滞走丝路径导致的断丝问题。

　　整体结构没有冗余设计，所有组件都服务于玉石开片的核心功能，机架的焊接结构做了应力消除处理，长期运行不会出现框架变形导致的走丝偏移问题，各运动部件都预留了润滑注油点，日常维护时可快速完成润滑保养，延长设备整体使用寿命。在实际生产场景中，这款设备可完成从原石到规格片料的一次性切割加工，切割后的片料平面度可直接衔接后续打磨、抛光工序，无需额外做平磨处理，相比传统开料设备可减少两道后续加工工序，同时降低原料损耗率，对于高价值玉石加工场景而言，损耗率的降低可直接提升原料的利用率，减少加工过程中的原料浪费。
