纽扣电池分盘分拣设备结构设计

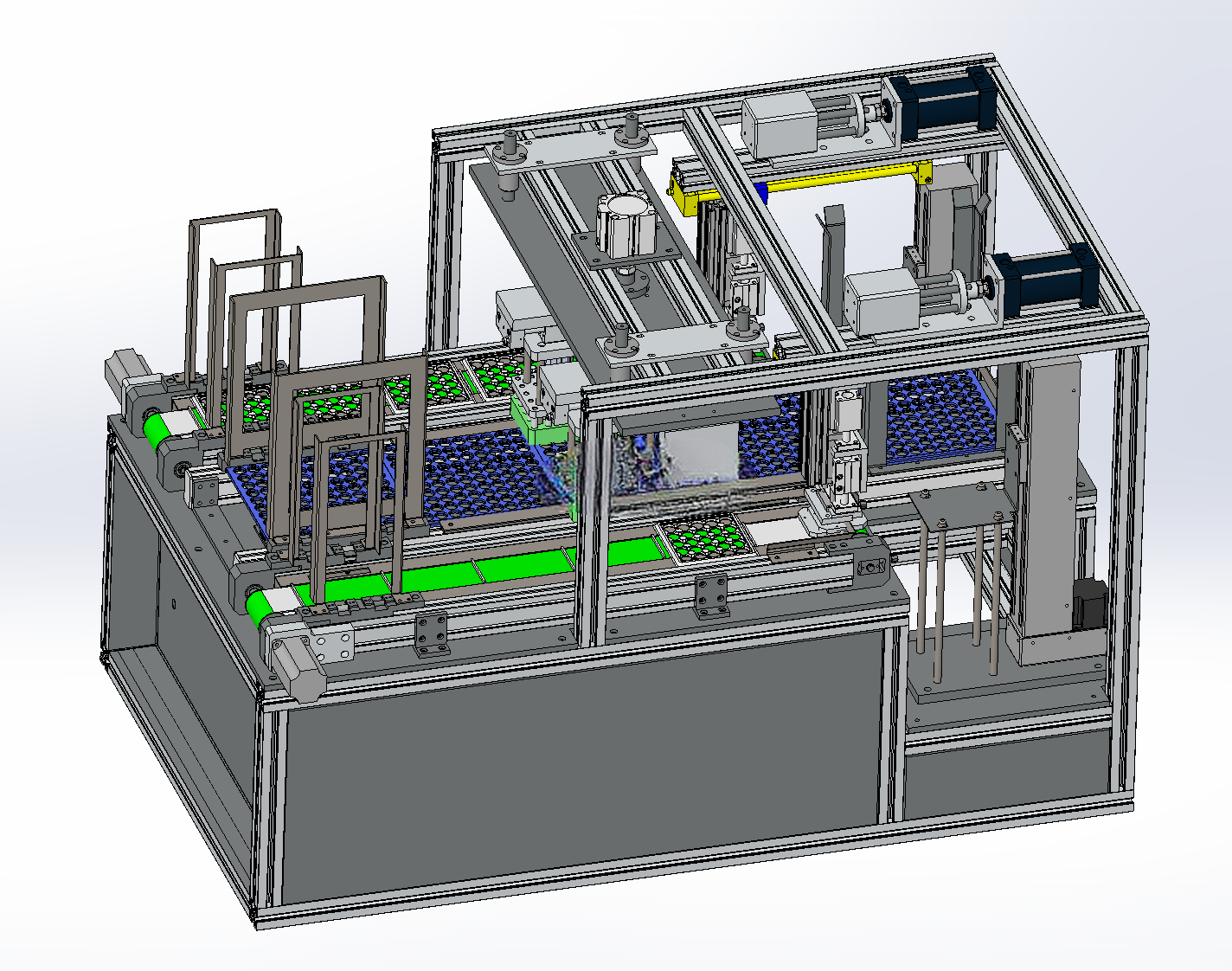

　　纽扣电池生产制程中，从母机端产出的成品电芯通常集中装载于大尺寸吸塑盒内，受后段工序如检测、封装、入壳等工位的载具尺寸限制，必须完成大盒到小规格吸塑盒的精准转运动作，这套分盘设备正是为匹配该段制程需求开发的专用结构。从产线布局的安装边界来看，设备整体采用铝型材框架搭建，底部预留可调脚杯安装位，可适配车间地面±15mm的高度差调整需求，整机横向宽度控制在1.2米范围内，纵向深度不超过1.8米，上方预留0.5米的维护操作空间，可直接嵌入现有纽扣电池生产线的母机出料端与后段检测工位之间，不需要对原有产线做大规模的布局改动，安装时仅需对接出料端的输送高度与电源、真空气源接口即可完成部署。

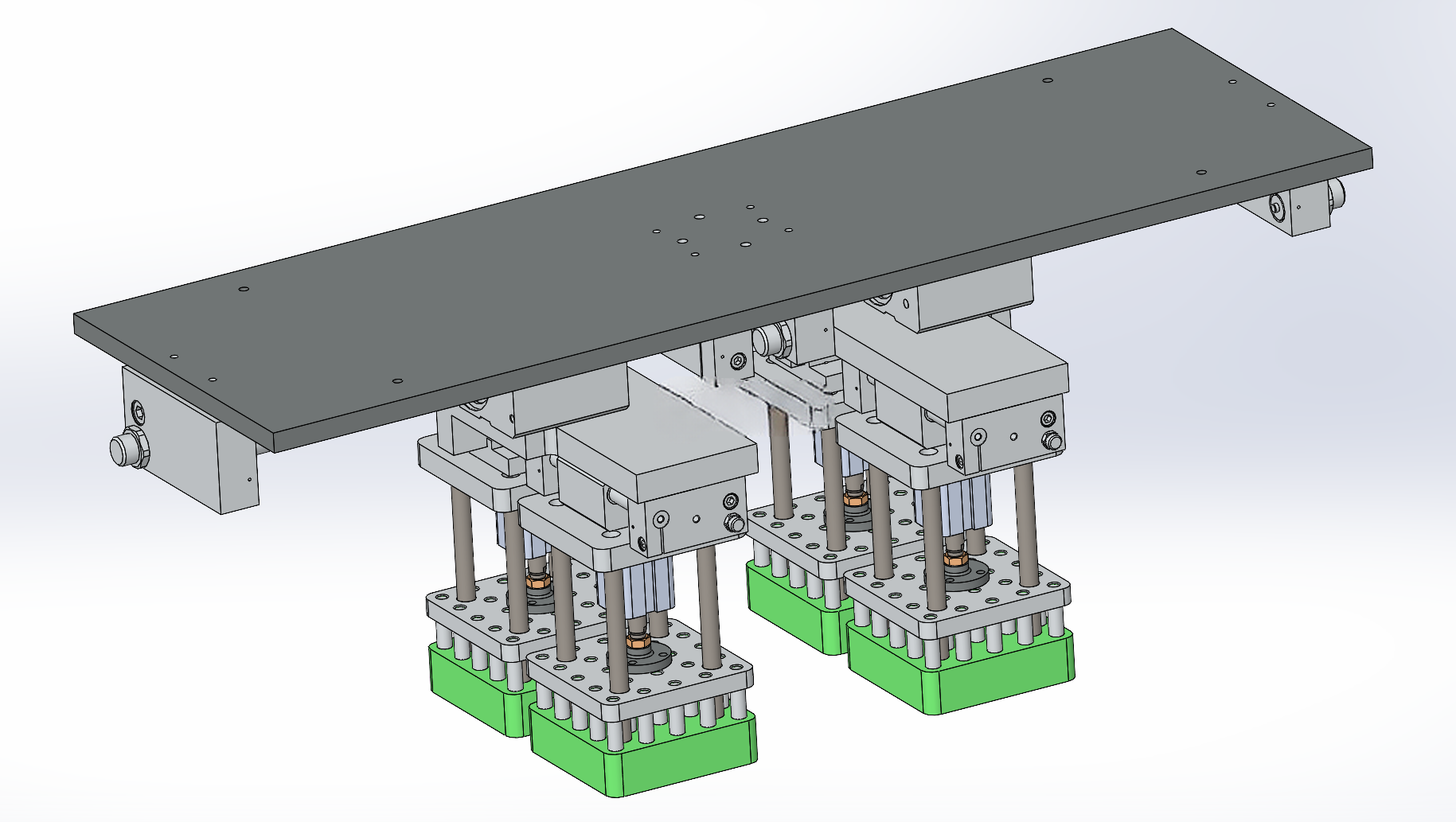

　　设备的功能模块拆分完全围绕分盘全流程的动作逻辑设计，上料机构采用皮带输送搭配侧边定位挡条，可兼容行业内通用的大尺寸纽扣电池母盘，上料位设置到位检测传感器，当母盘输送至指定位置后自动触发定位气缸动作，将母盘牢牢固定在取料工位，避免取料过程中盘体偏移导致的吸嘴对位偏差。搬运机构采用双轴直线模组搭配可调整间距的吸嘴安装板，可根据不同型号纽扣电池的排布间距快速调整吸嘴位置，适配CR2032、CR2025、CR1632等多款主流纽扣电池的分盘需求，吸嘴端配备独立的真空检测元件，单颗吸嘴未成功取料时会触发补料动作逻辑，避免出现空位漏装的情况。

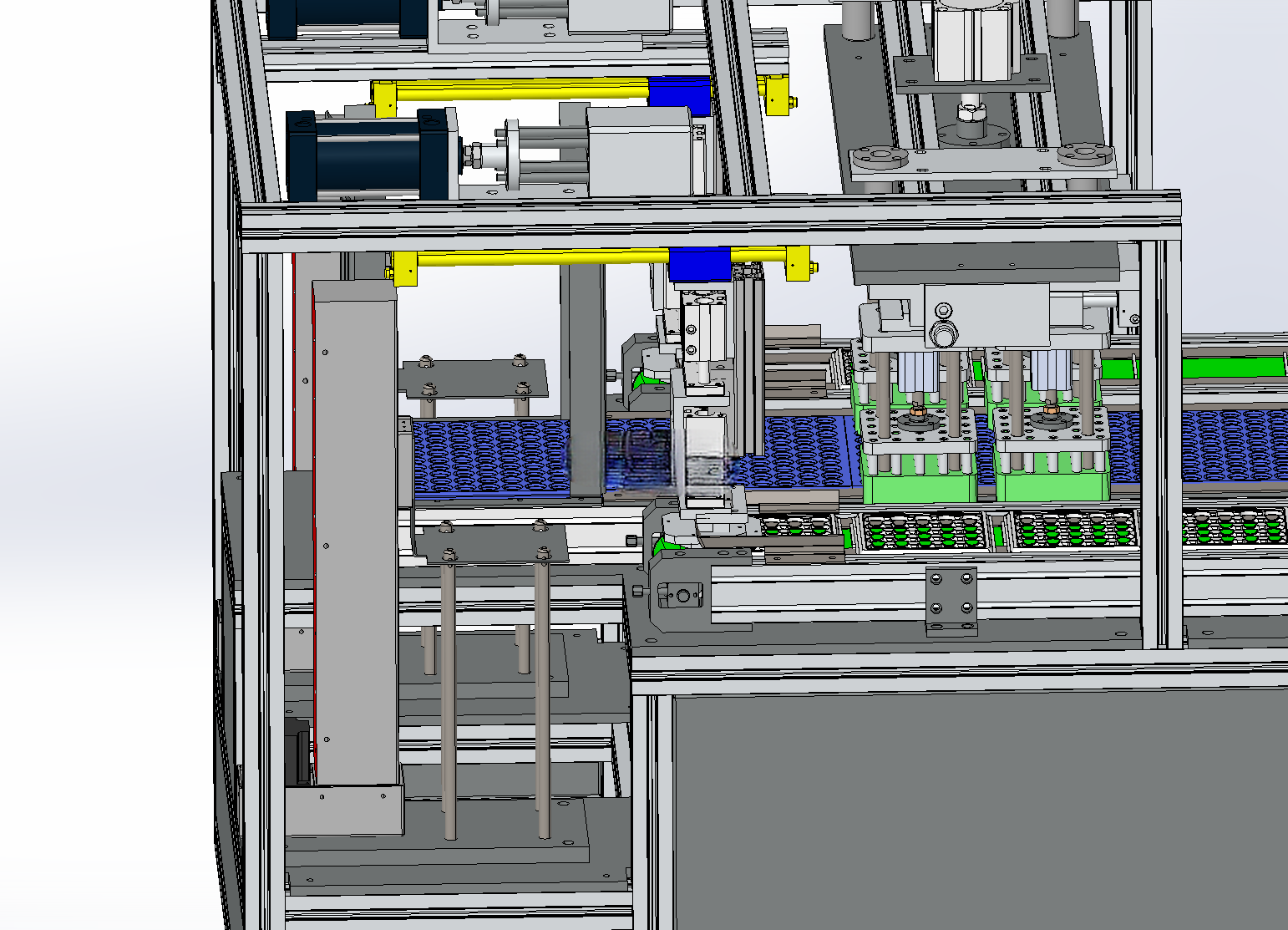

　　输送机构分为上下两层布局，上层负责输送待分盘的大尺寸母盘，下层负责输送空的小型吸塑盒，两层输送线的速度可独立调节，匹配前后段工位的生产节拍，分盘工位设置可升降的定位托板，当小型吸塑盒输送至放料位置时，托板升起将吸塑盒托举至与放料高度匹配的位置，减少吸嘴下行的行程距离，同时避免放料过程中电池从吸塑盒格位中弹出。机械抽真空机构采用独立的真空发生器组搭配稳压储气罐，可保证所有吸嘴的真空度稳定在-80kPa以上，避免搬运过程中电池掉落造成的外观刮伤，储气罐端配备压力检测开关，真空度低于设定阈值时设备自动暂停并触发报警，防止批量漏料问题出现。

　　收盘机构位于设备末端，完成装料的小型吸塑盒输送至收盘位后，堆叠气缸按照设定的堆叠层数将料盒逐层堆叠，堆叠到指定数量后自动推送至出料输送线，对接后段的封装或检测工位，整个收盘过程不需要人工介入，可减少该工位的人工配置需求。整套设备的结构设计充分考虑了纽扣电池生产的洁净度要求，所有与电池接触的部件均采用防静电PVC或不锈钢材质，避免静电击穿电池内部结构造成的不良品，传动部件均设置在设备框架内部，外侧安装透明亚克力防护门，既可以观察设备运行状态，也可以防止人员误触运动部件造成安全隐患，防护门配备安全门锁，门体打开时设备自动切断运动部件的动力输出，满足车间的安全生产规范要求。

　　从设计思路层面，整套结构优先考虑了换型的便捷性，所有与料盒接触的定位部件均采用快拆式设计，更换不同规格的料盒生产时，不需要借助专用工具即可在10分钟内完成定位件的更换与位置调整，适配多规格产品共线生产的需求。管路与线路均采用拖链收纳布置，走线整齐且方便后期维护排查故障，每个功能模块都设置独立的手动操作按钮，调试时可单独控制单个机构的动作，不需要整机联动即可完成单模块的参数调整，大幅缩短设备调试与换型的时间成本。设备的运行节拍可达到每小时1200颗电池的分盘效率，完全匹配主流纽扣电池母机的产出速度，不会出现前段待料或者后段堵料的情况，可长期稳定运行在电池生产车间的多尘、恒温恒湿环境中，结构件的强度与刚度均经过校核，连续运行状态下的形变量控制在0.02mm以内，保证吸嘴对位精度始终满足生产要求。
