密封条自动锯切加工生产线设备结构

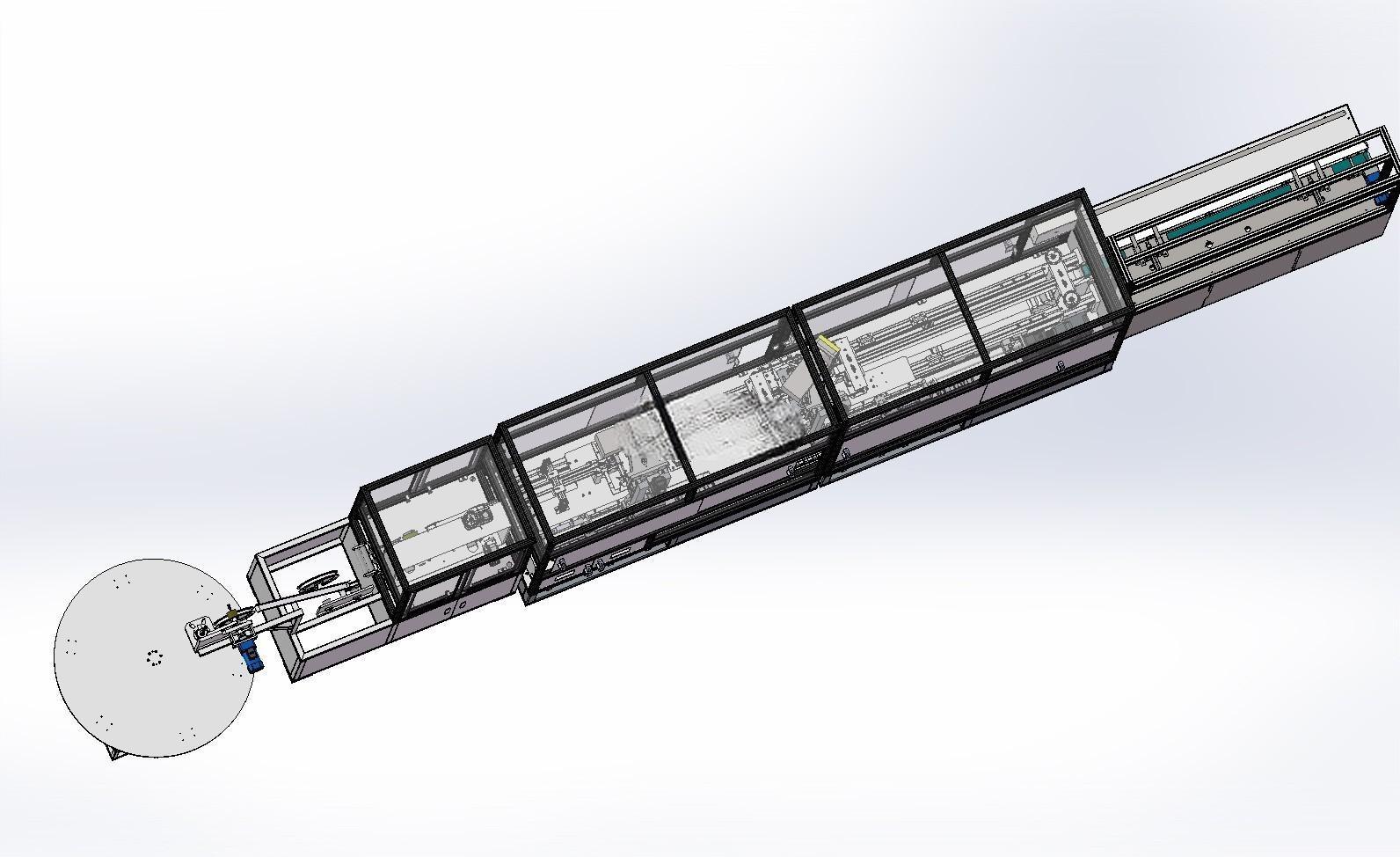

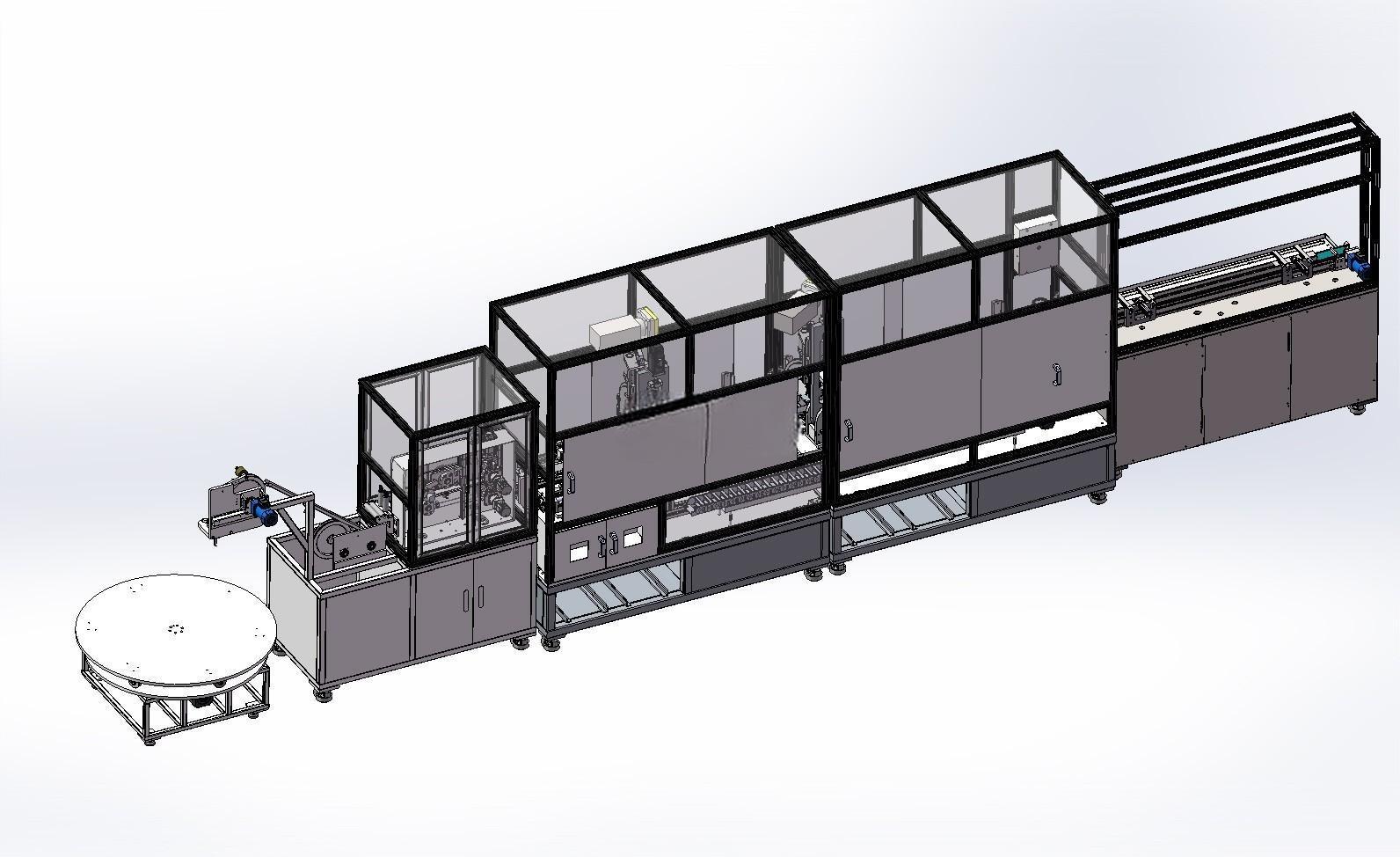

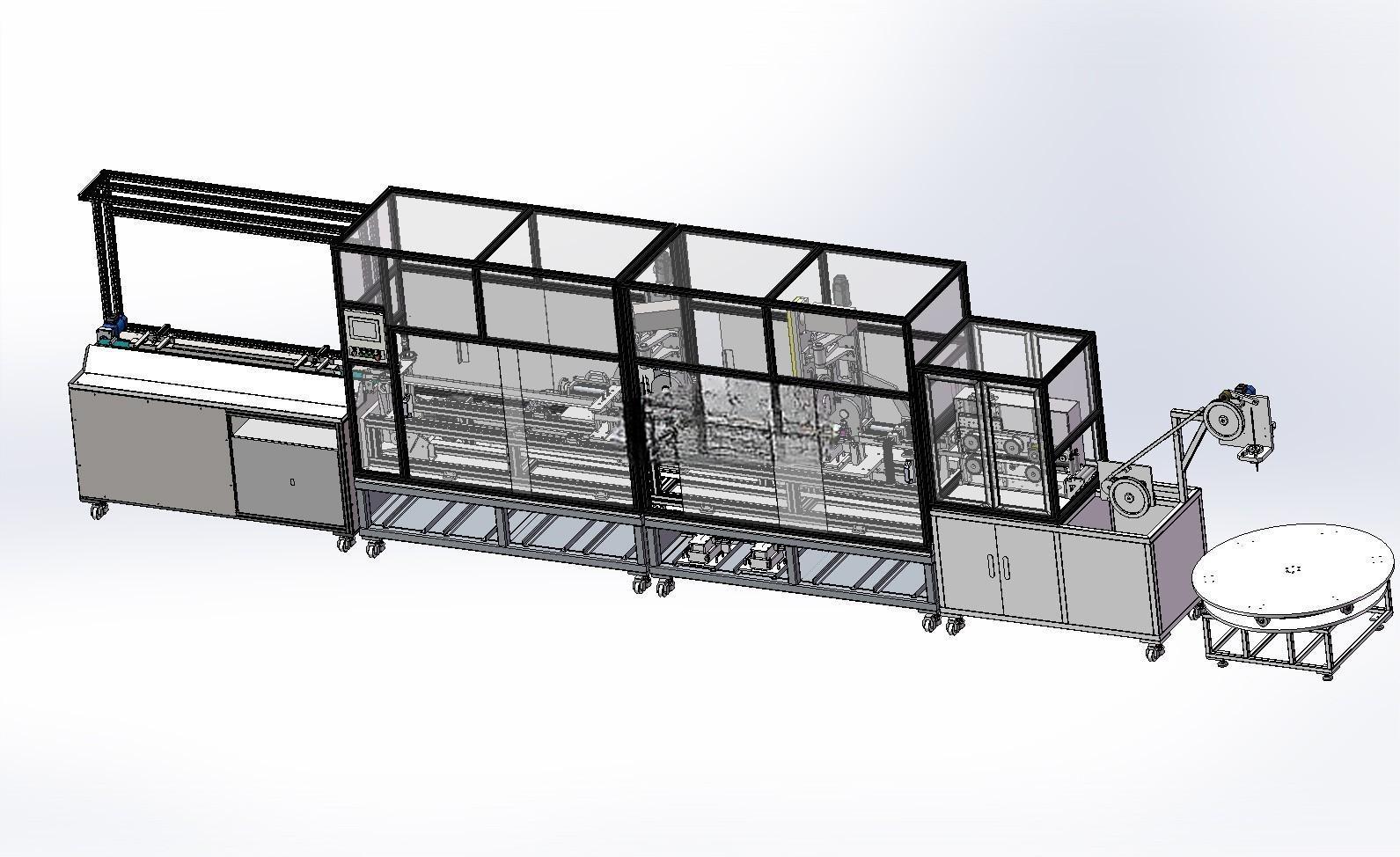

　　这套设备主要面向汽车零部件、建筑门窗密封件生产场景，针对成卷供应的橡胶、橡塑复合密封条定长锯切工序开发，替代传统人工量尺、手持切割的作业模式，解决人工切割角度偏差大、长度一致性差、端面毛刺超差、生产效率低的痛点，适配多规格密封条的批量连续加工作业。从产线布局来看，设备沿物料走向依次排布开卷工位、送料工位、锯切工位、成品收料工位，整体采用长条形直线布局，可直接对接上游密封条挤出生产线或者成卷物料暂存区，也可作为独立工序单元放置在车间裁切工段，安装时需预留前端开卷盘的操作维护空间，以及后端成品收料区的物料周转通道，设备底部采用可调脚杯支撑，可适配不同平整度的车间地面，调平后整体运行振动控制在合理区间，避免锯切过程中因设备晃动影响切割精度。

　　开卷机构采用卧式转盘结构，转盘直径适配常规成卷密封条的卷料内径，转盘带阻尼制动结构，可根据送料速度自适应调整放卷张力，避免放卷速度过快导致密封条散卷、拉扯变形，也不会因张力过大导致密封条拉伸影响尺寸精度，转盘旁设置导向轮组，对引出的密封条进行初步校直，消除卷料自带的弯曲应力，避免物料进入送料机构时出现偏斜。送料机构采用伺服电机驱动的滚轮夹持送料结构，上下夹持轮的间距可根据密封条的截面厚度快速调整，夹持轮表面包覆防滑耐磨材质，既保证送料过程中不打滑，也不会夹伤密封条表面，送料长度通过伺服电机的脉冲数精准控制，可在操作界面直接设定所需的裁切长度，长度重复定位精度可满足密封件装配的公差要求，送料路径上设置多组导向槽，导向槽可根据密封条的截面形状快速更换，适配不同截面轮廓的密封条送料导向，避免送料过程中出现扭转、偏移。

　　锯切工位是整套设备的核心单元，采用双锯片同步锯切结构，可同时完成密封条两端的裁切作业，相比单锯片依次裁切的结构，生产效率提升一倍，锯切机构的角度调整机构采用两个维度的旋转调节结构，可实现正负80度范围内的角度调整，可适配不同车型、不同门窗位置所需的密封条斜切端面要求，角度调整带刻度指示与锁紧结构，调整到位后可可靠锁紧，避免锯切过程中角度偏移，锯切工位配备专用的压料机构，锯切前将密封条牢牢压紧在定位工装上，避免锯切过程中物料窜动导致端面不齐，锯切区域设置全封闭安全防护罩，防护罩带安全联锁装置，防护罩打开时锯片无法启动，避免操作安全隐患，同时锯切工位设计了独立的废料收集装置，锯切产生的胶屑、料头通过导向槽落入下方的废料收集箱，定期清理即可，避免碎屑散落进入设备传动机构影响设备运行寿命。

　　成品收料机构采用皮带输送或者料框收集结构，裁切完成的密封条通过输送机构送出锯切工位，整齐码放在收料区，可根据生产节拍调整输送速度，避免成品堆积磕碰。整套设备的传动部件均设置在设备框架内部，外部采用钣金防护罩封闭，既保证外观整洁，也可避免灰尘、切削碎屑进入传动部位，设备的操作面板设置在锯切工位旁的易操作位置，可直接完成参数设定、手动调试、运行状态监控等操作，气路、电路走线均采用拖链或者线槽规整布置，方便后期维护检修。在结构设计过程中，重点考虑了不同规格密封条的快速换型需求，所有与物料接触的导向件、夹持件、定位工装均采用快换结构，换型时无需复杂调整即可快速适配新的产品规格，锯片进给采用直线导轨导向，进给速度可根据密封条的材质调整，避免进给速度过快导致锯片崩齿、端面烧焦，或者进给过慢影响生产效率，设备框架采用型钢焊接后整体去应力处理，再进行机加工保证安装面的平面度，长时间运行不会出现框架变形影响精度的问题。
