生产线连续式喷涂烘烤处理设备结构方案

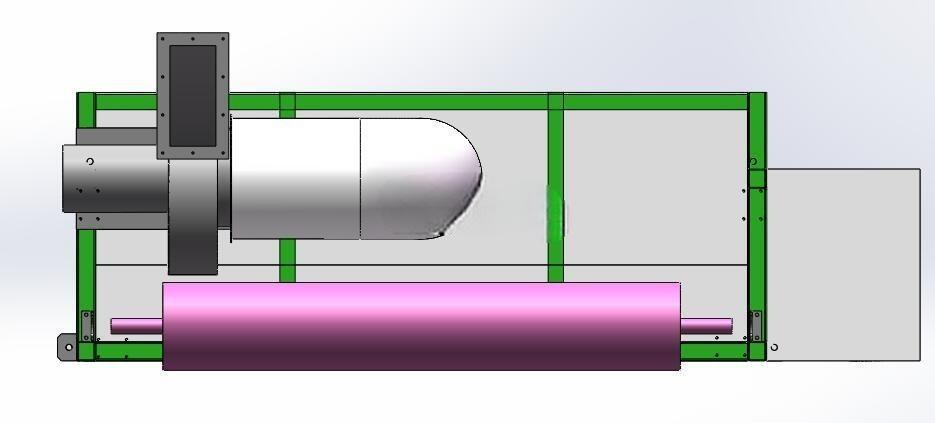

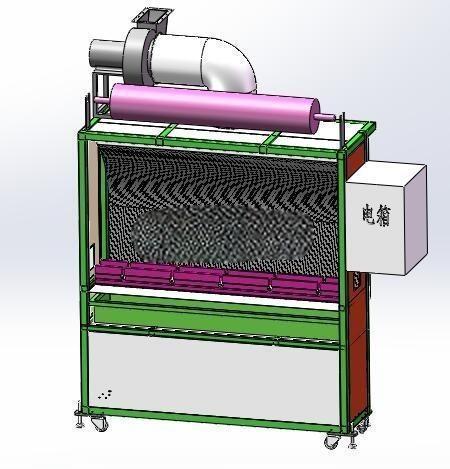

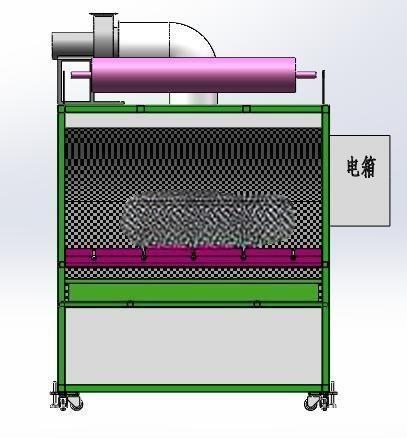

　　这套喷涂烘烤集成设备，主要面向连续化生产的工件表面涂装工序场景，适配中小尺寸平面、规则回转体类工件的在线喷涂与流平烘烤作业，可直接嵌入现有皮带输送或辊道输送产线，无需对原有产线布局做大规模改动。设备整体采用框架式方管焊接主体结构，绿色涂装的型材框架作为所有功能模块的安装载体，框架的安装基准面统一做铣平处理，保证各模块装配时的同轴度与平面度公差控制在0.2mm/m范围内，避免长期运行出现结构形变导致的工位偏移。

　　从功能分区来看，设备沿工件输送方向依次设置喷涂作业腔、流平过渡段、烘烤固化腔三个核心区域，其中喷涂作业腔配套独立的工件装夹治具模块，治具可根据工件外形快速更换夹头，适配不同规格产品的定位需求，治具的旋转驱动端设置在腔体外侧，通过磁流体密封结构贯穿腔体壁，既保证腔体内部的负压密封性，又能实现工件在喷涂过程中的匀速旋转，确保涂层覆盖均匀无死角。抽废气系统的设计是这套设备的核心考量点，喷涂作业腔顶部设置梯度式抽风通道，靠近喷枪作业区的抽风口风速控制在0.8-1.2m/s，既可以快速抽走喷涂过程中弥散的漆雾与有机溶剂挥发物，又不会因为风速过大干扰喷枪的出漆轨迹，避免出现涂层厚薄不均、飞漆过多的问题；抽风管道末端预留过滤模块安装位，可根据涂装涂料的类型选配干式过滤棉或者湿式水幕过滤单元，满足不同工况下的废气预处理要求，避免漆雾直接进入后端排风管道造成堵塞。

　　烘烤区域采用远红外加热管布置在腔体上下两侧，加热管与工件输送面的间距可通过侧边的调节滑槽进行调整，适配不同烘烤温度要求的涂料固化需求，腔体壁面填充硅酸铝保温棉，减少热量向外散失，降低设备运行时的能耗，同时腔体进出口设置软质隔热挡帘，既不影响工件连续通过，又能减少腔体内部的热量外溢，保证烘烤区域的温度场均匀性控制在±5℃范围内。设备底部设置统一的接漆盘与积液槽，日常维护时可直接抽出接漆盘清理滴落的漆渣，无需拆解设备主体结构，降低运维的工作量。

　　设备的整体安装边界宽度适配1.2m宽度的标准产线，总长度可根据产线的节拍需求调整烘烤段的长度，常规配置下总长度控制在3.2m以内，设备底部设置可调式支撑脚杯，可根据现场地面平整度调整设备水平度，调整范围为±30mm，无需额外制作安装基础，现场就位后接电接排风管道即可投入使用。在结构设计过程中，特意将所有驱动电机、电气控制元件都布置在腔体外侧的安装支架上，避免腔体内部的漆雾、高温环境影响电气元件的使用寿命，同时所有腔体的检修门都设置密封胶条与观察窗，日常运行时可通过观察窗查看内部作业情况，检修时可快速打开检修门更换喷枪、清理腔体积渣。喷涂架子的承重设计按照最大15kg的工件负载进行校核，框架的方管选型经过挠度计算，满载运行时框架的最大形变量不超过0.1mm，保证工件运行过程中的位置精度，避免出现喷枪与工件碰撞的问题。抽废气箱的容积按照3次/分钟的腔体换气频率进行设计，保证喷涂作业时腔体内部始终保持微负压状态，避免漆雾从腔体进出口溢出到车间环境中，改善作业现场的工作环境。
