5000风量旋转RTO催化燃烧蓄热设备结构

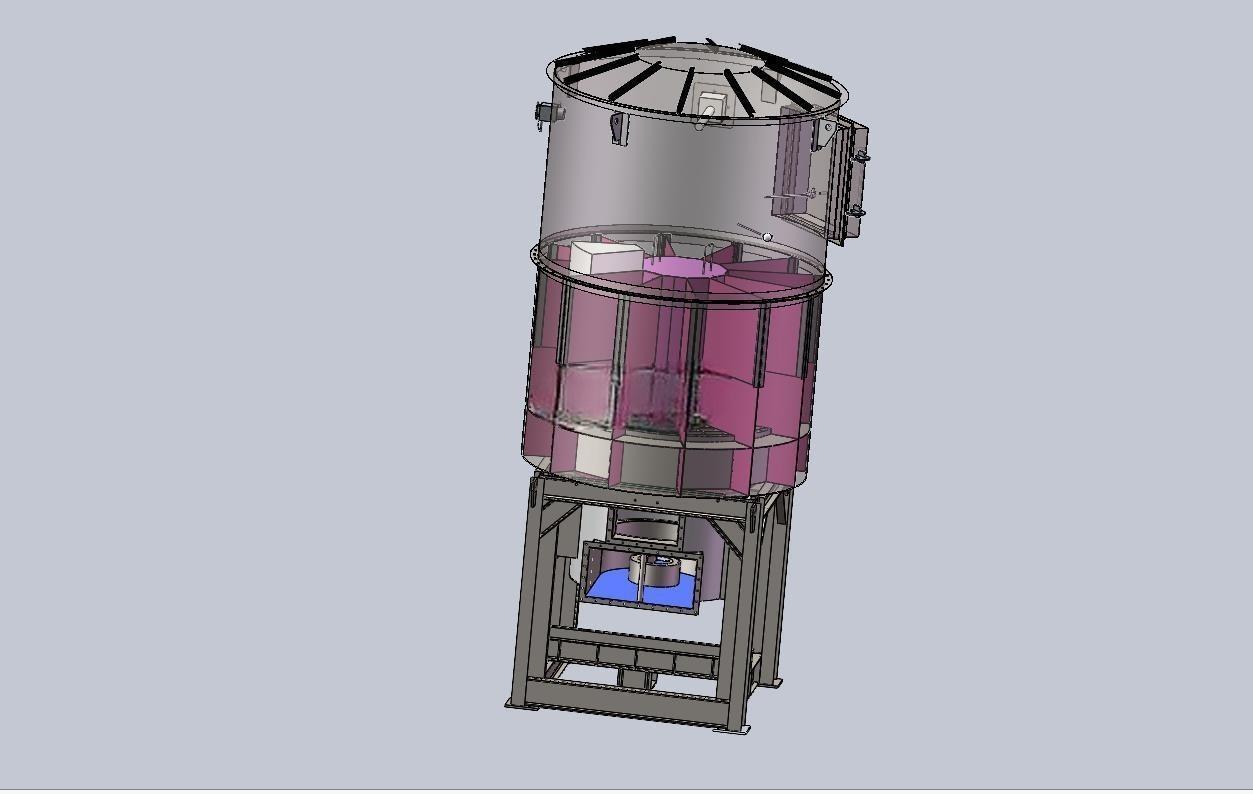

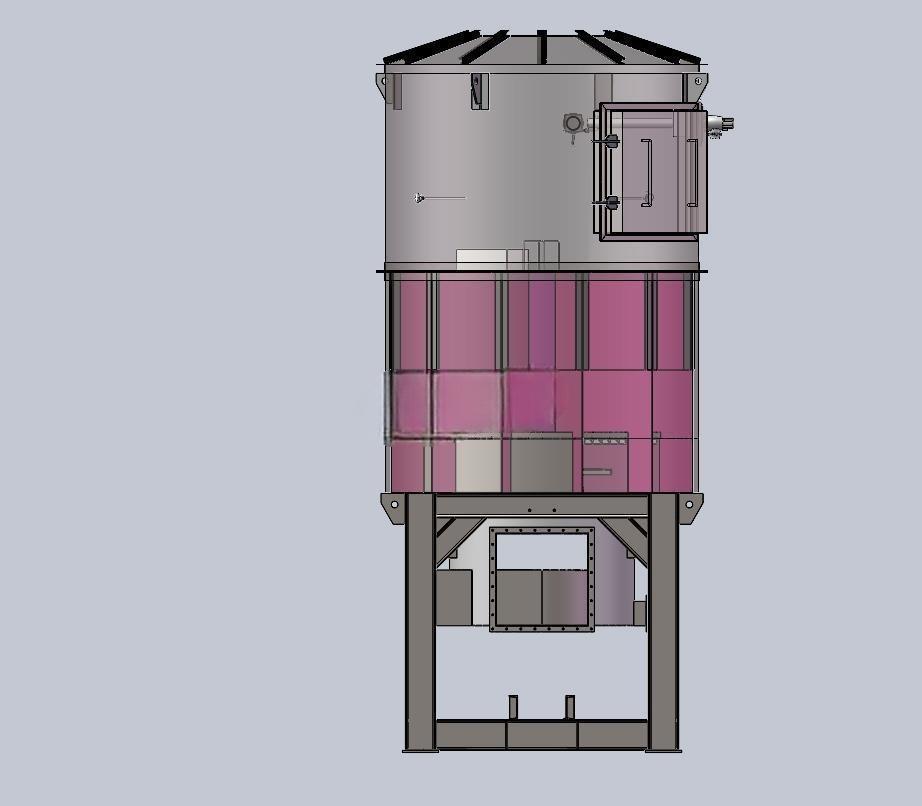

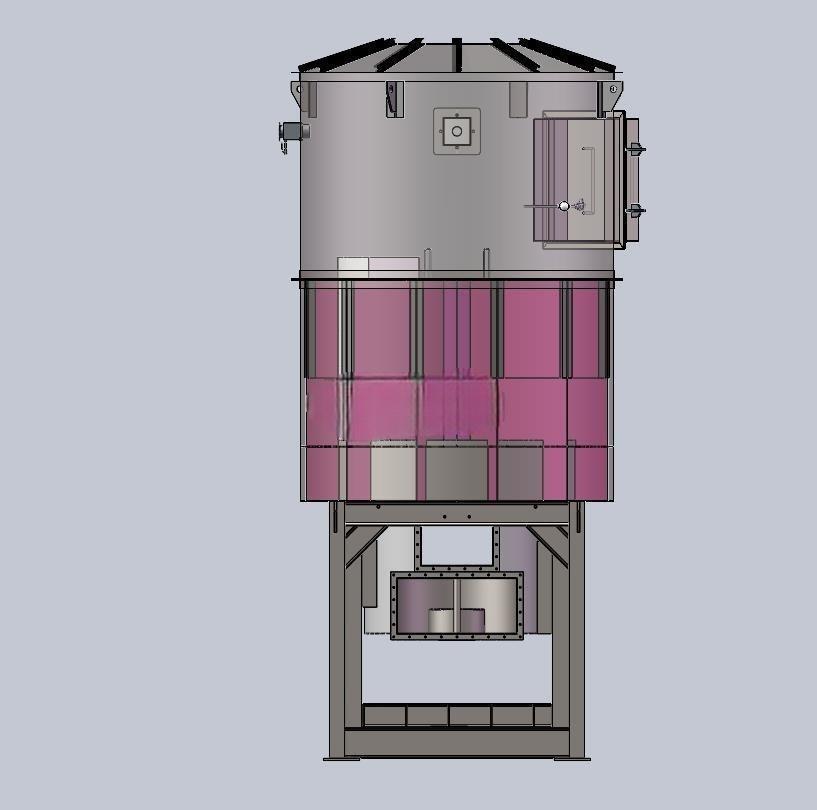

　　在涂装、印刷、化工、电子制造等会持续产生中低浓度挥发性有机废气的生产场景中，废气处理环节的热效率与净化稳定性直接决定了产线的环保合规性与运行能耗成本，这款旋转式蓄热氧化设备正是针对5000m³/h风量的废气处理工况开发的专用治理装备。设备整体采用立式塔状布局，上部为氧化燃烧室段，中部为旋转分配与蓄热体填充段，下部为支撑机架与旋转驱动机构安装区，整体结构紧凑，相比传统三室RTO减少了占地空间，适配多数中小规模产线的车间边角安装需求，安装时需预留上部燃烧室的检修操作空间，以及下部旋转机构的维护通道，设备侧面设置的检修门可直接进入蓄热段完成陶瓷蓄热体的检查与更换，无需拆解上部炉体结构。

　　从功能实现逻辑来看，设备核心通过旋转分配阀的连续转动，实现进气、预热、氧化、吹扫、排气几个工序的连续切换，避免了传统三室RTO阀门切换带来的气流波动与压力冲击，运行过程中炉内压力更稳定，可有效降低前端废气收集系统的风压匹配难度。炉体内部的蓄热段采用分仓式结构，每个仓室填充高蓄热效率的陶瓷蓄热体，废气进入炉体后首先经过已被前序高温烟气加热的蓄热体层，被预热到接近氧化反应温度后进入上部燃烧室，在燃烧室内通过补燃将温度提升至反应温度，废气中的有机组分被彻底氧化分解为二氧化碳与水，反应后的高温烟气向下流经低温蓄热体仓室，将热量传递给蓄热体后达标排出，旋转阀持续转动即可让各蓄热仓依次完成吸热、放热的循环，整体热回收效率可达95%以上，当废气中有机物浓度达到一定阈值时，氧化反应释放的热量即可维持炉内反应温度，无需持续补燃，大幅降低设备运行的能耗成本。

　　设计过程中针对炉体的保温与密封做了针对性优化，炉体外壳采用碳钢材质焊接成型，内部铺设多层保温隔热材料，可有效降低炉体表面散热损失，同时避免外壳温度过高带来的车间安全隐患；旋转分配阀与炉体的连接部位采用耐高温密封结构，减少废气泄漏与未处理废气旁通的风险，保证废气分解效率稳定在99%以上。设备下部的支撑机架采用型钢焊接结构，充分考虑了蓄热体填充后的整体承重，以及旋转机构运行时的动载荷，机架底部预留地脚螺栓安装孔，可直接固定在混凝土设备基础上，安装时需校准机架水平度，保证旋转阀的转动同轴度，避免长期运行出现偏磨导致的密封失效问题。

　　在实际选型适配时，该规格设备可匹配单条或多条总排风量在5000m³/h左右的产线废气处理需求，进气浓度波动在合理范围内时均可稳定运行，相比直燃式废气处理设备，其运行成本更低，热效率更高，同时二次余热回收接口可根据需求选配，将氧化后烟气的多余热量回收用于车间供暖或工艺加热，进一步提升能源利用效率。设备侧面预留的检测仪表接口可安装温度、压力传感器，实时监控炉内各段运行参数，方便接入厂区的环保监控系统，满足环保监管的在线监测要求。
