双工位长行程片状物料移栽搬运机械手

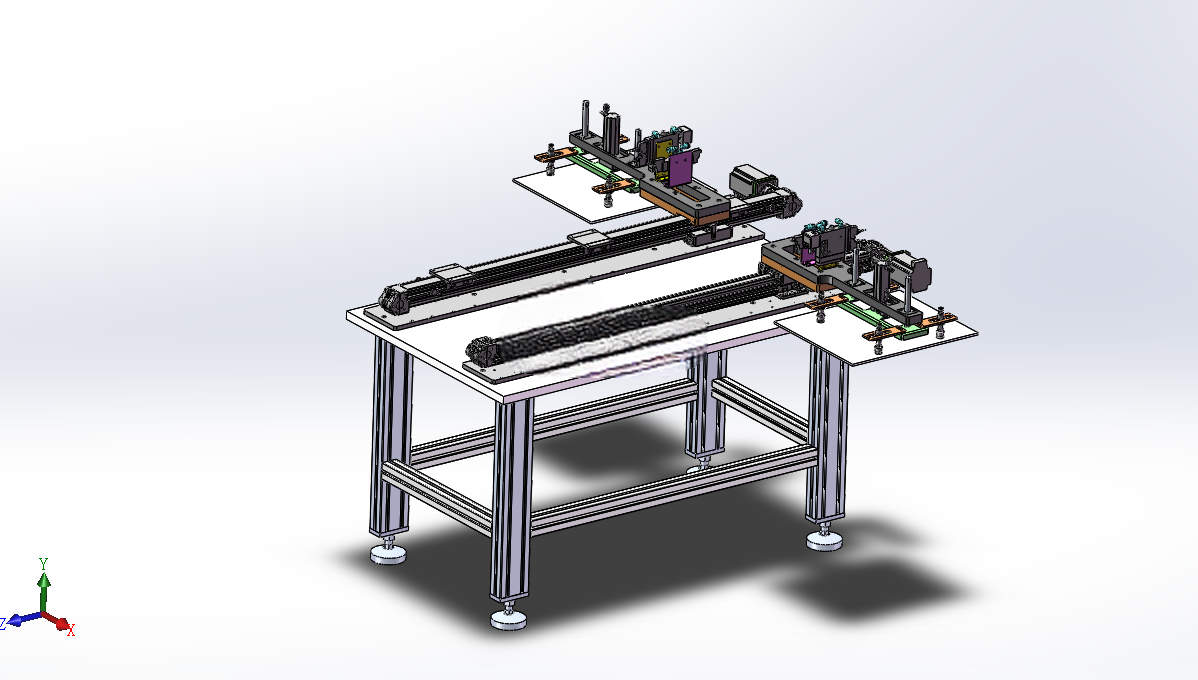

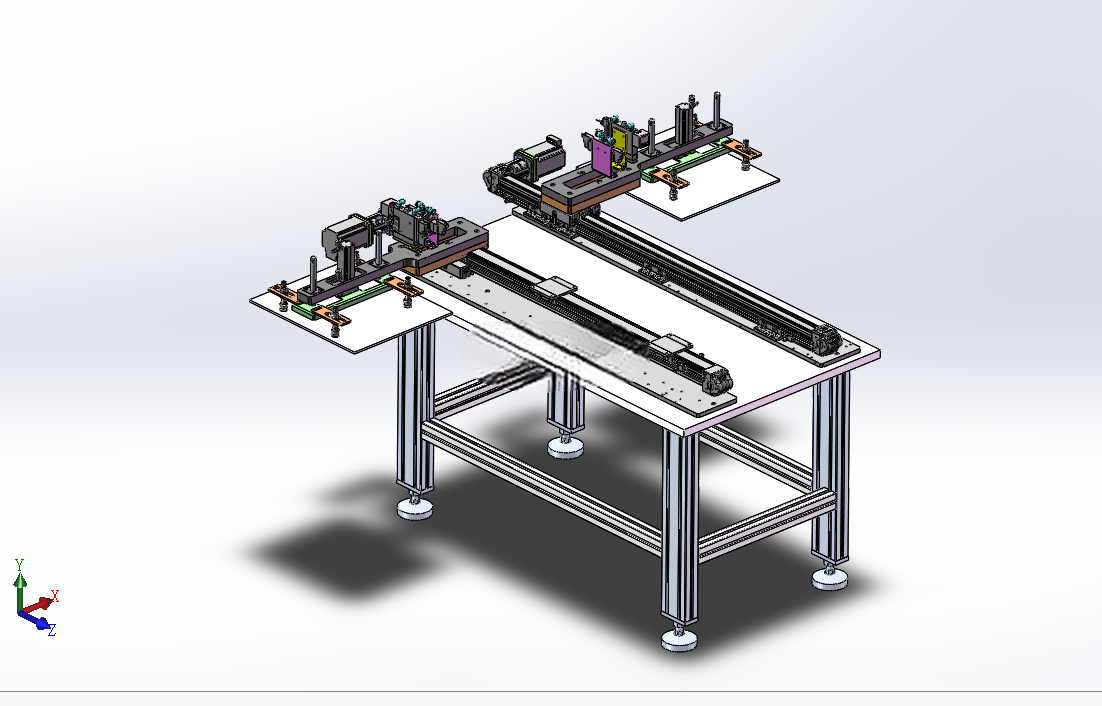

　　在3C电子小配件组装、软包电芯极片转运、薄型五金冲压件上下料、印刷线路板工序流转这类涉及片状轻薄物料的生产场景里，常规的吸盘机械手往往因为行程不足、工位适配性差，难以兼顾多工序间的长距离跨工位转运需求，这款片状物料搬运机械手正是针对这类跨工位片状物料移载需求开发的执行机构。从整体安装边界来看，设备采用工业铝型材搭配加厚板材搭建的台式机架作为承载基础，底部配置可调式防滑脚杯，可直接安装在平整的车间硬化地面上，无需额外预埋固定螺栓，单台设备的占地长度适配常见的1.8米至2.2米生产线工位间距，机架台面高度设置为850mm，刚好匹配多数流水线的作业面高度，可直接对接前后段的皮带线、加工工位载台，不需要额外增设过渡衔接机构。

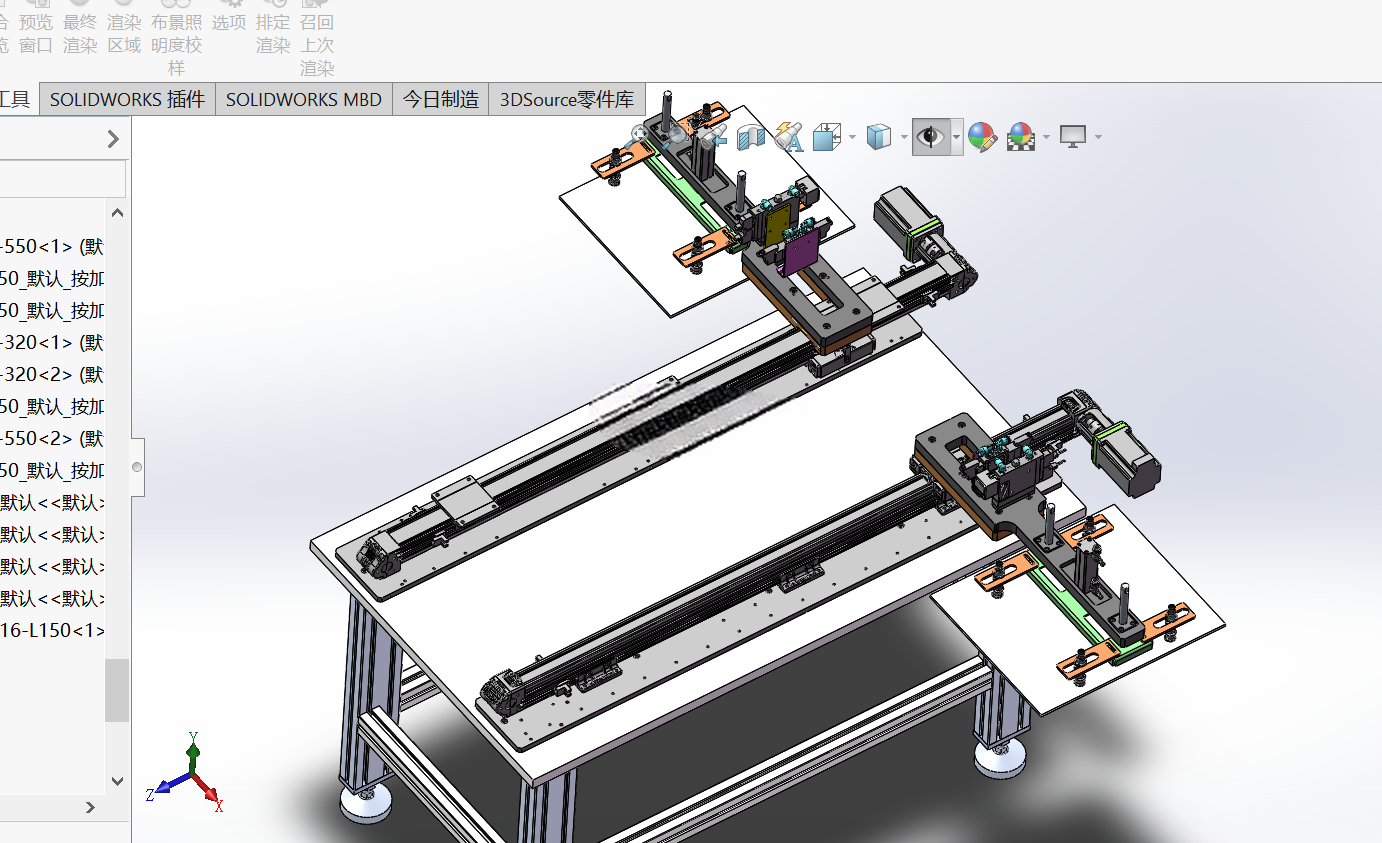

　　设备的核心移载单元采用双直线导轨搭配同步带传动的长行程模组，水平移载行程覆盖两个对称布置的上下料工位，可实现单轴驱动下的双点位物料取放，相比单工位单模组的布局，能减少一套驱动组件的投入成本，同时压缩设备整体的占地宽度。取料执行端采用真空吸附搭配薄型夹爪的复合设计，针对不同厚度、不同材质的片状物料，可单独切换吸附或夹持模式：针对0.1mm至2mm厚度的薄膜、软质片材，采用多孔真空吸盘组吸附，避免夹取造成的物料折痕、表面压伤；针对2mm至10mm厚度的硬质金属片、PCB板类工件，可切换为气动夹爪夹持，提升高速移载过程中的物料夹持稳定性，避免高速启停时物料脱落。驱动系统的选型上，长行程移载轴采用伺服电机搭配高精度减速器驱动，可根据生产节拍需求调整移载速度，最高移载速度可达1.2m/s，重复定位精度控制在±0.1mm以内，完全满足片状物料精准放入载具、加工工位的对位要求；末端执行机构的升降、夹取动作采用紧凑型薄型气缸驱动，动作响应速度快，管路全部内置在模组拖链内，避免长期运行过程中管路磨损、拉扯造成的故障。机架的结构设计上，铝型材拼接处采用内置角件加端面螺栓锁紧的连接方式，相比外置连接角件的结构，整体外观更整洁，同时机架中部设置横向加强筋，可抵消长行程模组高速运行时产生的振动，避免移载过程中物料偏移。

　　设备的两端工位预留了标准的传感器安装位，可直接加装对射光电、光纤传感器，实现物料有无检测、到位检测，不需要后期额外打孔改装；拖链采用静音型工程塑料拖链，内置气管、传感器线缆的走线槽，强弱电分离布线，可减少运行过程中的信号干扰，同时降低拖链运行的噪音，适配无尘车间、安静作业环境的使用要求。从实际应用的适配性来看，这款机械手可直接对接冲床出料端、丝印机进料端、检测设备的上下料位，替代人工完成重复性的片状物料取放作业，尤其适合多工序间距较大、需要跨工位移载的生产线布局，相比多关节工业机器人，长行程单轴移载的成本更低，维护难度更小，针对规则的直线移载场景，运行稳定性更有优势。

　　设计过程中特意将所有驱动组件、传动部件都设置在台面上方的防护区域内，台面下方预留充足的电气元件安装空间，可将电磁阀组、IO模块直接安装在机架下部的安装板上，缩短气路、电路的布线长度，减少压力损失和信号衰减；同时设备的所有调节位置都设置了刻度标识，包括取料头的高度调节、工位位置的前后调节，现场调试时不需要反复测量，对照刻度即可快速完成位置调整，缩短产线换型的调试时间。针对片状物料容易出现的叠片、吸附多片的问题，取料端还预留了吹气孔安装位，可对接压缩空气管路，在取料时瞬间吹气分离叠合的片材，避免一次取多片造成的后续工序故障。整体结构没有冗余的复杂构件，所有零部件都采用工业领域常用的标准件，后期维护更换配件时不需要定制特殊零件，可大幅降低设备的后期运维成本。
