三轴可移动自动夹取机械手结构设计

　　在3C电子零部件装配、小型五金件工序转序、轻工产品包装上下料这类节拍要求适中、负载不大的自动化产线场景里，这类跨工位移载的三轴夹取机械手是非常常见的执行单元，很多做非标设备的结构工程师在做方案初期，都会优先参考这类经过实际生产验证的成熟结构，避免在传动选型、安装布局上踩不必要的坑。从实际落地的用途来看，这款机械手主要承担的是工位间的工件转移任务，不需要承担复杂的装配力输出，核心要求是移动过程平稳、定位精度满足工序要求、夹取动作响应快，不会在移动过程中出现工件脱落、位置偏移的问题，适配的工件重量大多在5kg以内，覆盖了绝大多数中小尺寸加工件的转序需求。

　　从功能特性上拆解来看，三个运动轴的驱动选型做了很务实的取舍：X轴作为跨距最长的横向移动轴，采用丝杆搭配伺服电机的驱动方案，主要是考虑到X轴的移动行程长，需要保证全程的定位精度，伺服电机的闭环控制可以配合丝杆实现0.02mm级的重复定位精度，哪怕是频繁往复启停，也不会出现丢步导致的位置偏差，长行程下的运行平稳性也比气缸驱动好很多，不会出现气缸长行程下的爬行、末端冲击问题。而Y轴和Z轴因为行程普遍较短，移动距离大多在200mm以内，采用气缸驱动就完全能满足使用需求，一方面气缸的动作响应速度快，夹取、升降的动作可以在0.5s内完成，能匹配产线的节拍要求，另一方面气缸的成本更低、维护更简单，不需要额外配置复杂的伺服驱动参数，现场调试的时候只需要调整节流阀就能改变运行速度，对现场运维人员的技术要求更低。

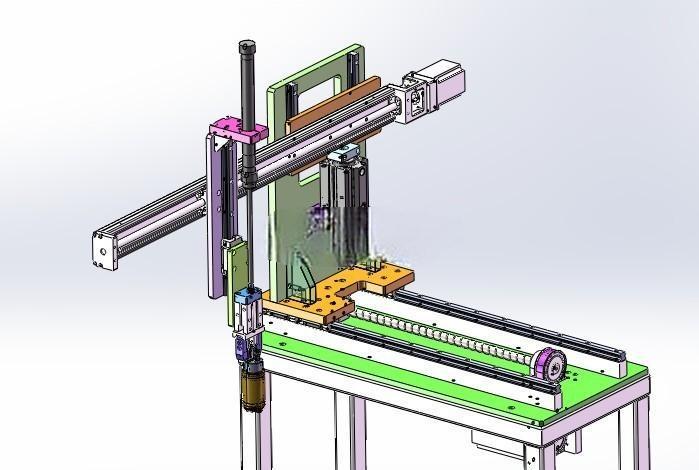

　　整个结构的设计思路完全围绕实用优先的原则，没有做多余的冗余设计。承载部分的安装底板采用整块钢板加工而成，保证长周期运行下的结构刚性，不会因为丝杆传动的反复作用力出现底板变形，Y轴和Z轴的气缸都直接安装在X轴的滑动溜板上，溜板通过直线导轨与X轴的横梁连接，导轨选用的是常见的方型直线导轨，负载能力和导向精度都能满足需求，丝杆的两端采用固定支撑座安装，避免长丝杆高速运行时出现甩动、共振的问题。夹取末端的执行件可以根据实际工件的外形更换，不管是夹爪、真空吸盘还是磁吸夹具，都可以通过标准安装板直接固定在Z轴气缸的活塞杆末端，不需要对主体结构做额外修改，适配性很强。

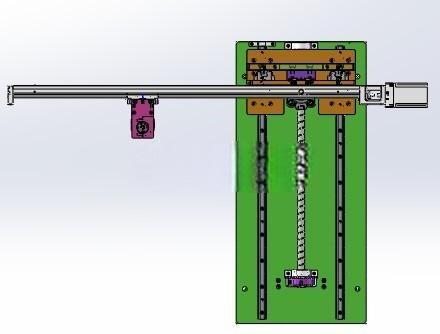

　　从安装边界的尺寸来看，X轴的有效行程可以根据产线的实际工位间距调整，常规版本的X轴横梁长度在1200mm左右，对应的有效移动行程在1000mm，足够覆盖两个相邻工位的间距需求，安装的时候只需要将底板通过螺栓固定在设备的机架台面上，不需要做额外的地基处理，整体设备的占用宽度在400mm左右，Z轴的伸出最大行程在150mm，足够避开工位上的工装夹具高度，不会在移动过程中出现干涉。整个结构的走线都采用拖链收纳，X轴的伺服电机线缆、Y轴和Z轴的气缸气管都顺着拖链布置，不会在设备运行时出现线缆拉扯、气管弯折的问题，拖链的弯曲半径也做了匹配，保证线缆和气管的使用寿命。

　　很多刚入行的结构工程师在做这类移载机械手设计的时候，很容易出现过度设计的问题，比如给短行程的Y、Z轴也配上伺服电机和丝杆，不仅拉高了整体成本，还增加了调试的工作量，实际上在满足工序精度要求的前提下，气动驱动的可靠性和性价比反而更高。另外在安装边界的核算上，要注意预留出拖链的安装空间，还有X轴两端的限位开关安装位置，不能只算有效行程，忽略了两端的机械限位和软限位的安装空间，避免实际装配的时候出现超程撞机的问题。这款结构的导轨和丝杆都采用了集中润滑的设计思路，预留了润滑脂注油口，日常维护的时候不需要拆解结构，直接通过注油口加注润滑脂就能完成保养，很适合工厂长时间连续运行的使用场景。
